Structure et fonctionnement
EZ05
Rev. 00 01/22
Niveau sonore
EZ05
Mode normal
Le niveau sonore a été mesuré en service, aux endroits où le personnel
opérateur séjourne le plus souvent et à une hauteur de 1,6 m du sol.
La valeur indiquée s'applique uniquement au produit, sans considération
des sources sonores extérieures et sans impulsions de dépoussiérage.
Le niveau sonore pourra se développer différemment en fonction du
modèle de produit et de l'espace disponible.
Le volume d'air d'évacuation qui dépend de la taille de la cabine, du
nombre de pistolets etc., est créé par un ventilateur installé après le
cyclone et un séparateur filtre. Ce mélange poudre/air est amené au
cyclone par la canalisation et l'admission d'air tangentielle. La poudre est
séparée de l'air le long des parois du cyclone par une force centrifuge
résultant d'un mouvement circulaire. L'air d'évacuation s'élève dans le
cyclone par le tube plongeant central et arrive au séparateur filtre. La
poudre résiduelle est retenue et l'air purifié est refoulé dans la pièce.

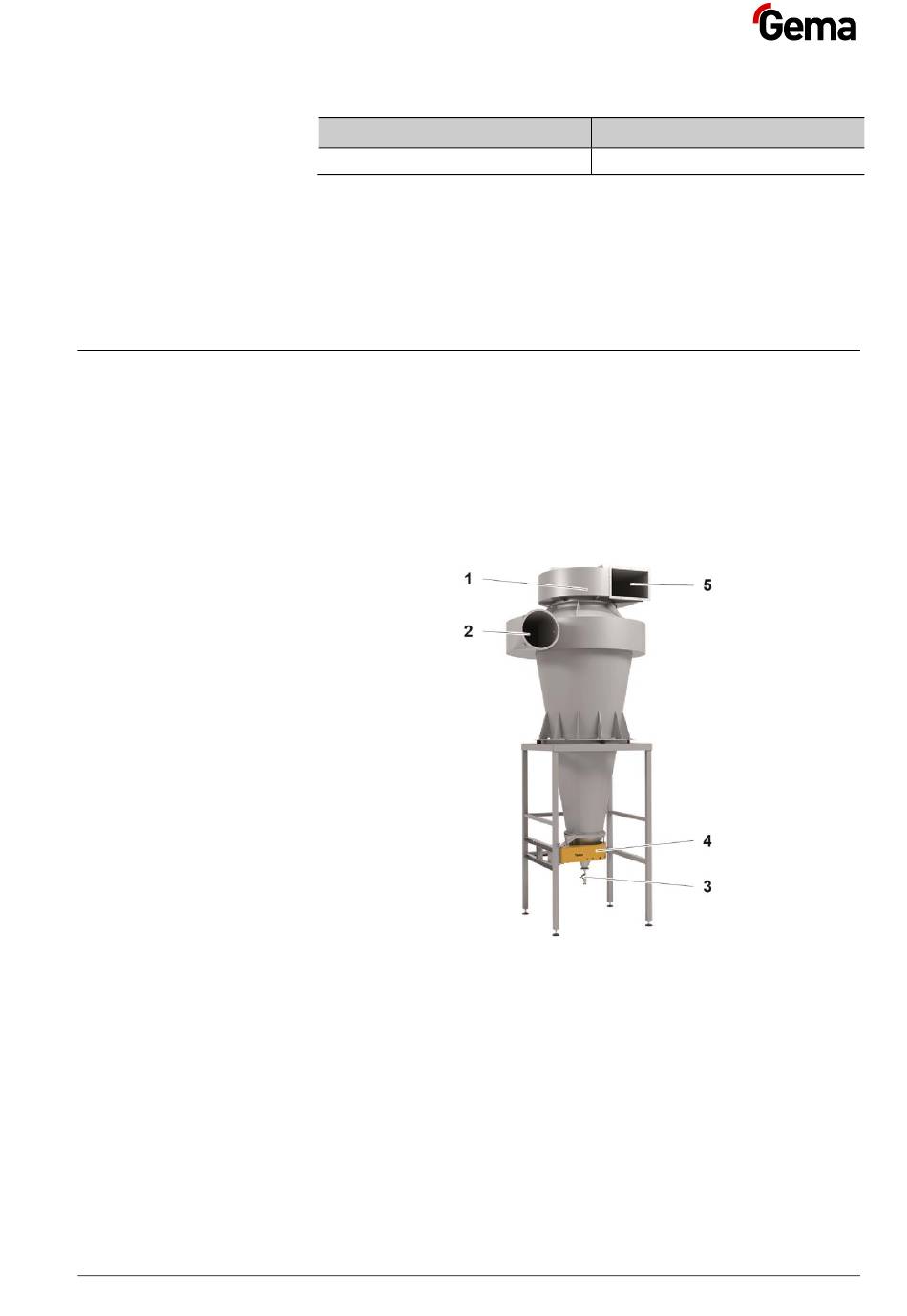

Fig. 2
1
Bac de sortie
2
Admission poudre/air (de
la cabine)
3
Vanne à manchon (Unité
de raccord de transport de
poudre)
< 65 dB(A)
Unité d'extraction
4
(orientable)
5
Sortie de l'air
