Elektrische aansluiting
4.1
Installatie Energy Meter / Home Manager
In stede van de Energy Meter / Home Manager worden schroefterminals als plaatshouders gebruikt.
Er is geen Energy Meter / Home Manager in de leveringsomvang inbegrepen; deze moet achteraf geïnstalleerd
worden!
De terminals kunnen de opgegeven stroom dragen, waardoor de basiswerking van de automatische netomschakelaar mogelijk
wordt gemaakt. Zodoende kan de automatische netomschakelaar reeds zonder Energy Meter / Home Manager aangesloten en
getest worden.
Procedure:
Draai de schroeven van de plaatshouderklemmen los en verwijder de kabels
Verwijder de plaatshouderklemmen

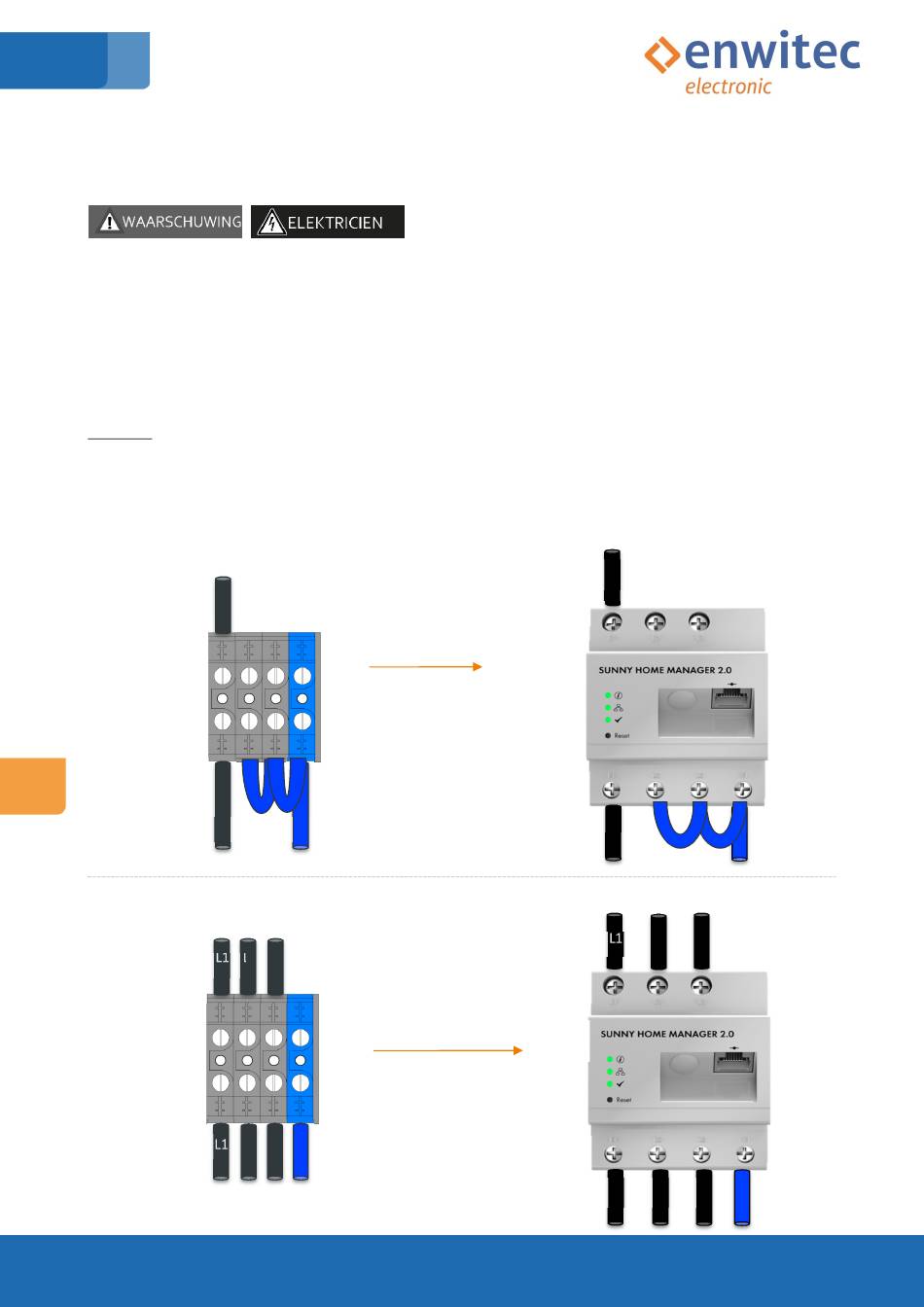

Plaats de Home Manager / Energy Meter op de DIN-rail.
Steek de kabels in de aansluitpunten van de Home Manager / Energy Meter en draai de schroeven vast met een
koppel van 2,0 Nm
UIT
NL
IN
UIT
IN
Pagina -42- van -68-
L
1PH - 230V
L
N
L1 L2 L3
3PH - 230/400V
L1 L2 L3 N
Installation instruction_SMA_BBDAP_Sunny Island_FR_NL_BE_10013913_Rev1.0_NL
