4.
Raccordement électrique
4.1
Installation de Energy Meter / Home Manager
FR
Au lieu du Energy Meter / Home Manager, des bornes à vis servent de marqueurs de position.
Un Energy Meter / Home Manager n'est pas inclus dans la livraison et doit être installé ultérieurement !
Les bornes peuvent être chargées avec le courant nominal, qui assure la fonction de base du commutateur de transfert
automatique. Ainsi, le commutateur de transfert automatique peut déjà être connecté et testé, même sans Energy Meter /
Home Manager.

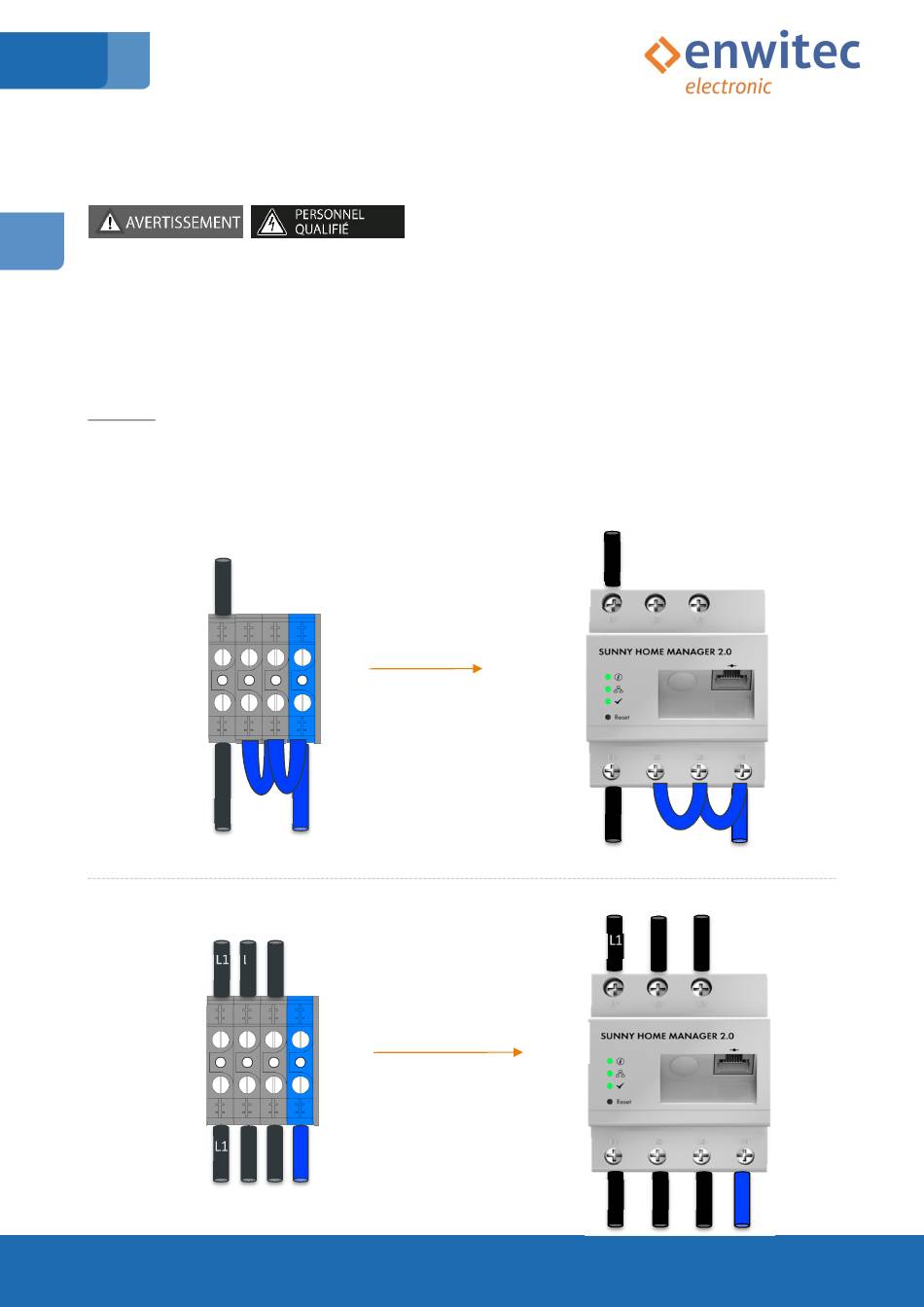

Procédure :
Desserrez les vis des pinces de fixation et retirez les câbles.
Retirez les pinces de fixation
Placez l'Home Manager / Energy Meter sur le rail DIN
Insérez les câbles dans les points de connexion de l'Home Manager et serrez les vis avec un couple de 2,0 Nm.
OUT
IN
OUT
IN
Page -8- de -68-
L
1PH - 230V
L
N
L1 L2 L3
3PH - 230/400V
L1 L2 L3 N
Installation instruction_SMA_BBDAP_Sunny Island_FR_NL_BE_10013913_Rev1.0_FR
L
L
OUT
L
IN
L1
L2
L3
OUT
IN
L1
L2
L3
N
N
