4 Montage
Avant le montage et le démontage de l'appareil :
► S'assurer qu'aucun fluide ne peut fuire sur le raccord process.
Une installation horizontale est recommandée pour les fluides à
température élevée.
► Visser l'appareil dans un raccord process et serrer fermement. Couple de
serrage recommandé :
- Raccord process G ¼ : 35 Nm
- Raccord process G ½ : 45 Nm
- Raccord process ¼" NPT : serrer à la main + 1,5 tours
5 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de maté-
riel électrique doivent être respectés.
Alimentation en tension selon EN 50178, TBTS, TBTP.
► Mettre l'installation hors tension.
► Raccorder l'appareil comme suit :
2
1
3
4

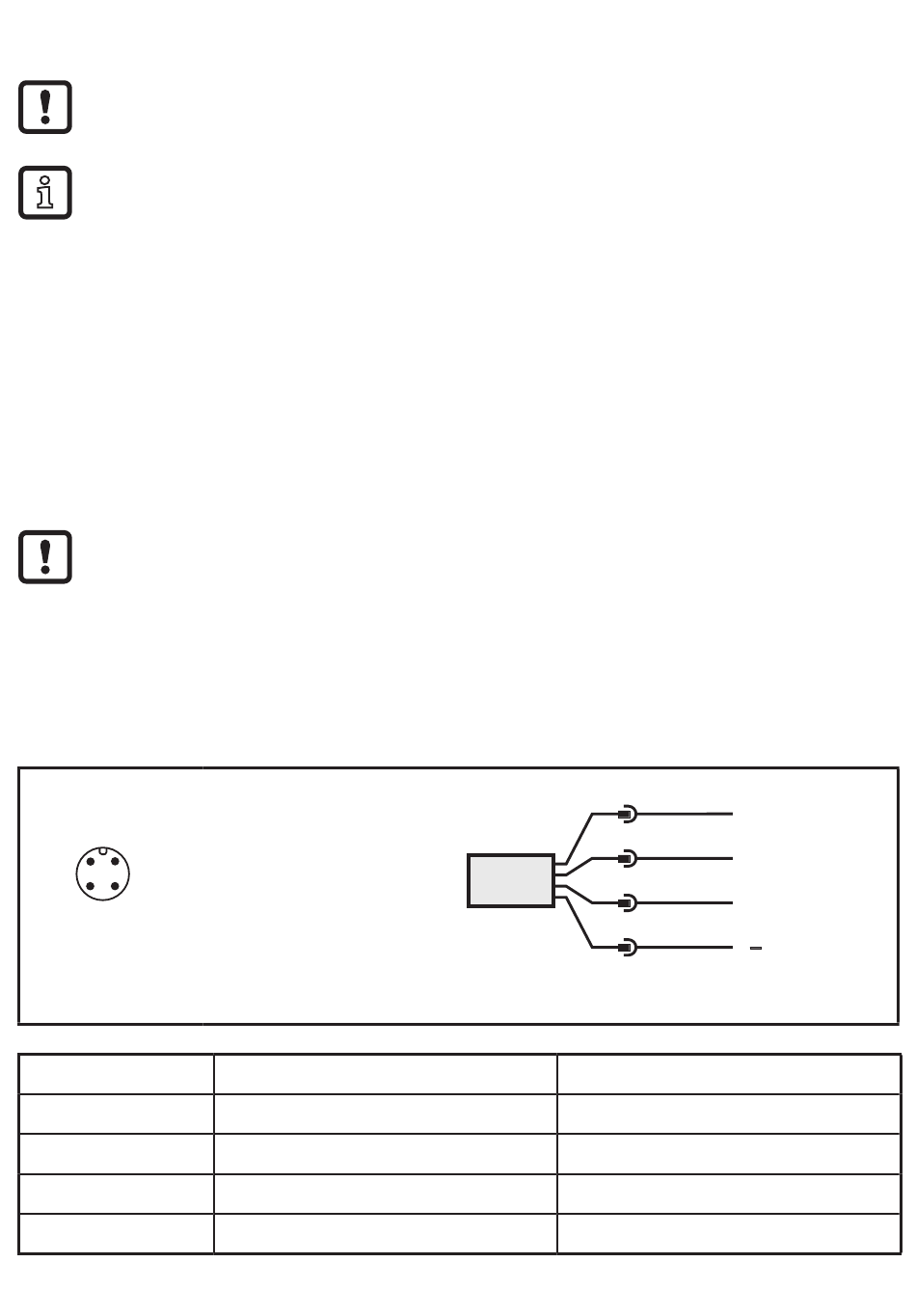

Couleurs selon DIN EN 60947-5-2
Pin 1
Pin 3
Pin 4 (OUT1)
Pin 2 (OUT2)
4
BK: noir
BN: brun
BU: bleu
WH: blanc
TK7110, TK7310
L+
L-
normalement ouvert (NO)
normalement ouvert (NO)
1
BN
L +
2
WH
OUT2
BK
4
OUT1
3
BU
L
TK7460
L+
L-
normalement ouvert (NO)
normalement fermé (NC)
