3 Fonctions

L'appareil génère 2 signaux de sortie. Les deux seuils SET1 et SET2 sont séparé-
ment réglables.
L'hystérésis est fixe. Elle est 5 K.

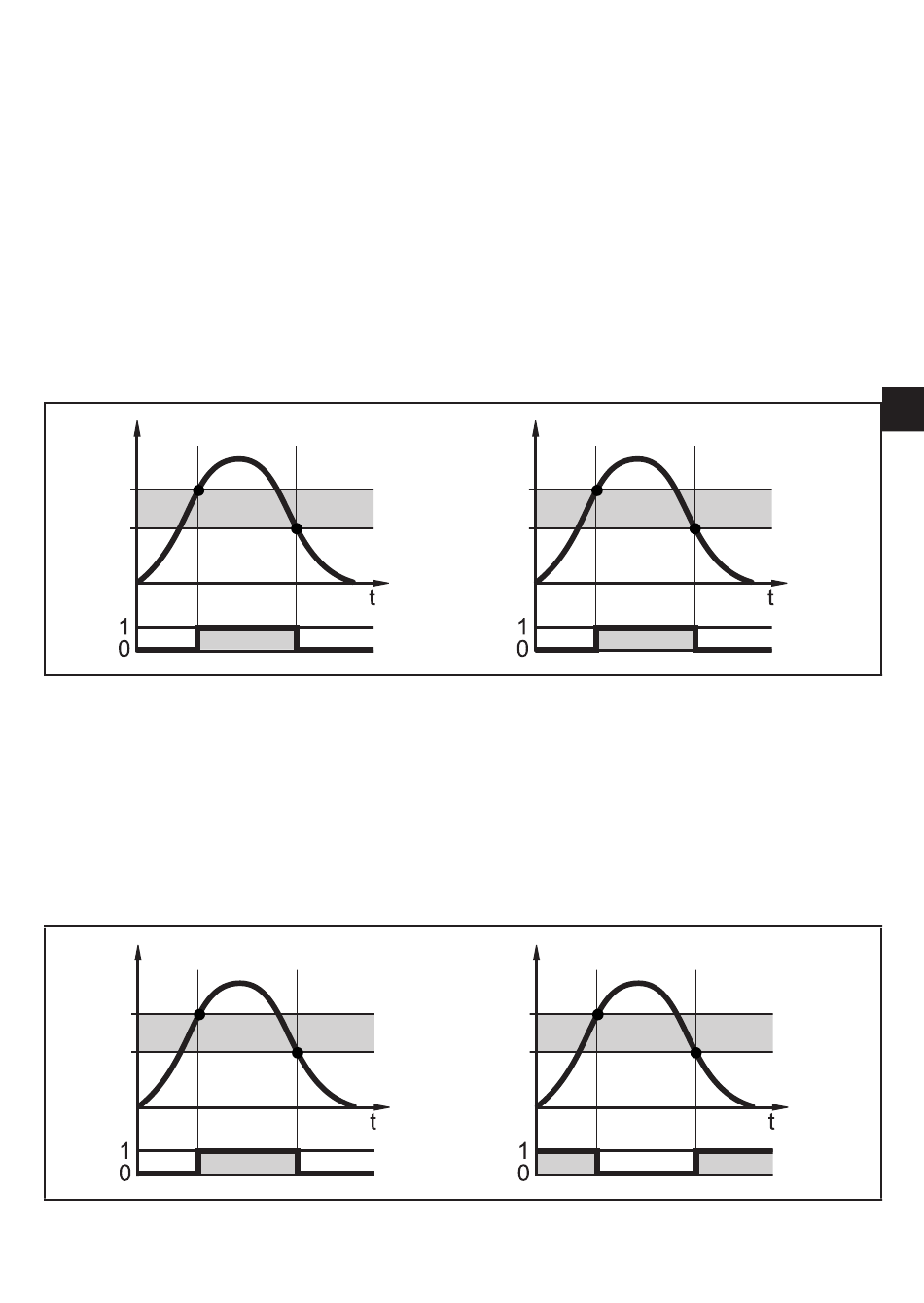

3.1 TK7110, TK7310 (2 x NO)

• Pour une température croissante, OUT1 se ferme / OUT2 se ferme quand la
valeur préréglée du SET1 / SET2 est atteinte.
• Pour une température décroissante, OUT1 s'ouvre / OUT s'ouvre quand la valeur
préréglée du SET1 minus hystérésis / SET2 minus hystérésis est atteinte.
T
SET1
T = Température; HY = Hystérésis

3.2 TK7460 (1 x NO + 1 x NC)

• Pour une température croissante, OUT1 se ferme / OUT2 s'ouvre quand la
valeur préréglée du SET1 / SET2 est atteinte.
• Pour une température décroissante, OUT1 s'ouvre / OUT se ferme quand la
valeur préréglée du SET1 minus hystérésis / SET2 minus hystérésis est atteinte.
T
SET1
T = Température; HY = Hystérésis
T
SET2
HY
OUT1
T
SET2
HY
OUT1
FR
HY
OUT2
HY
OUT2
3
