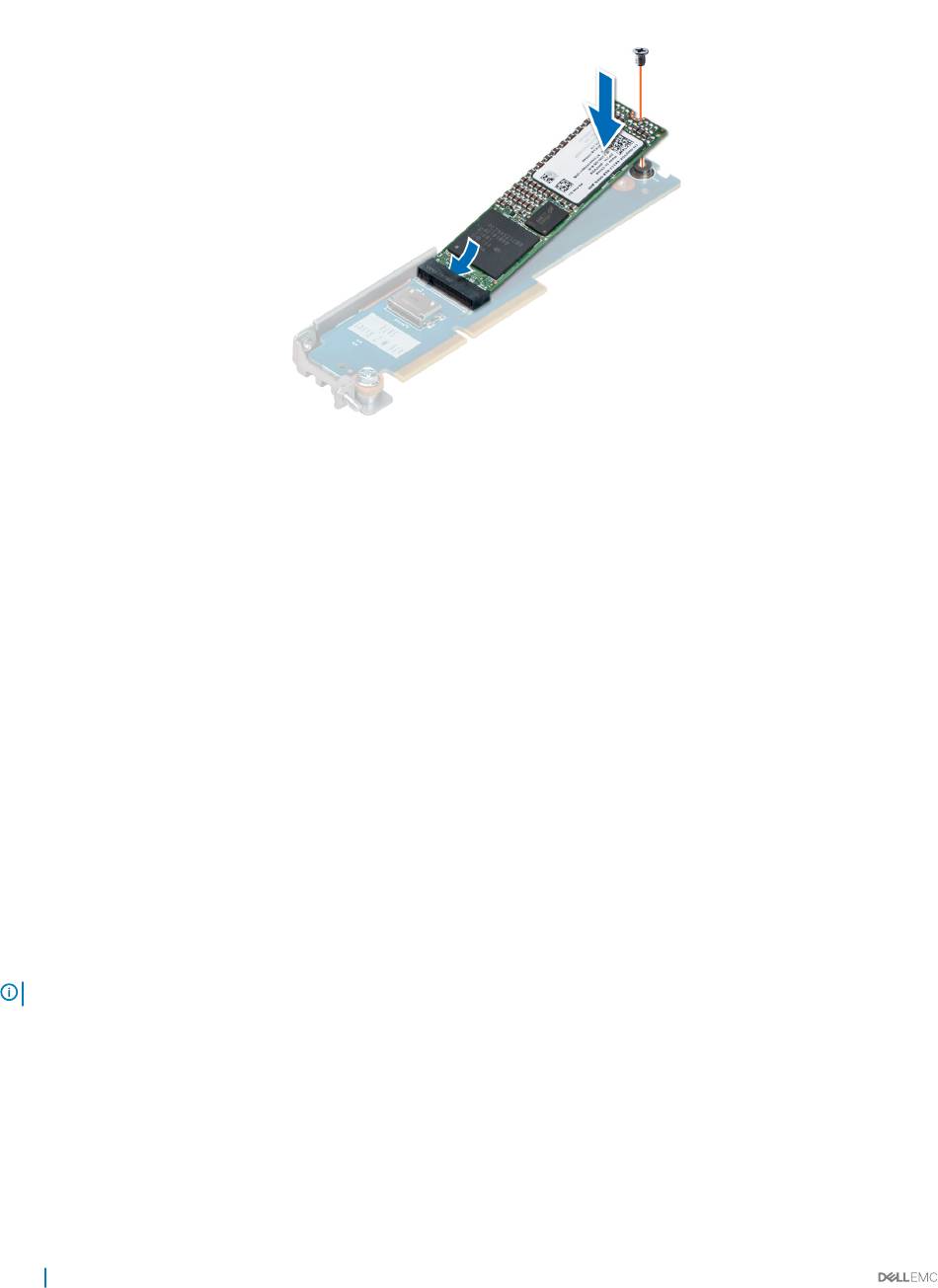

Figure 50. Installation de la carte M.2 SATA sur la carte de montage SATA x16
Étapes suivantes
1 Si elle a été retirée, installez la carte de montage pour carte d'extension.
2 Installez la carte de montage M.2 x16 .
3 Installez le traîneau dans le boîtier.
4 Suivez la procédure décrite dans la section
Lien connexe
Installation de l'assemblage de la carte de montage pour carte d'extension
Installation de la carte de montage M.2 SATA x16
Installation d'un traîneau

Cartes mezzanine et OCP

Les cartes mezzanine et OCP (Open Compute Project) se connectent au bus PCI. Elles sont plus petites que les cartes d'extension
standard, et se branchent souvent à un connecteur dédié sur la carte système.

Retrait d'une carte mezzanine

Prérequis
REMARQUE : La procédure de retrait du cache de carte mezzanine est similaire à celle de retrait d'une carte mezzanine.
1 Suivez les consignes de sécurité répertoriées dans la section
2 Suivez la procédure décrite dans la section
3 Retirez le traîneau du châssis.
4 Retirez l'assemblage de la carte de montage pour carte d'extension.
Étapes
1 Retirez les vis qui fixent la carte mezzanine au traîneau.
2 Soulevez la carte mezzanine pour la retirer du traîneau.
