Configuration VLAN
5
Exemple de configuration pour VLAN 802.1Q
5.1
Exigences du réseau
Comme le montre le chiffre suivant, une entreprise compte deux départements. Les hôtes du
même département sont situés à des endroits différents et connectés à différents
commutateurs respectivement.
Il est nécessaire que :
■■ Les hôtes des deux départements peuvent accéder à Internet.
■■ Les hôtes du même département peuvent communiquer entre eux, mais les hôtes de
différents départements ne peuvent pas.

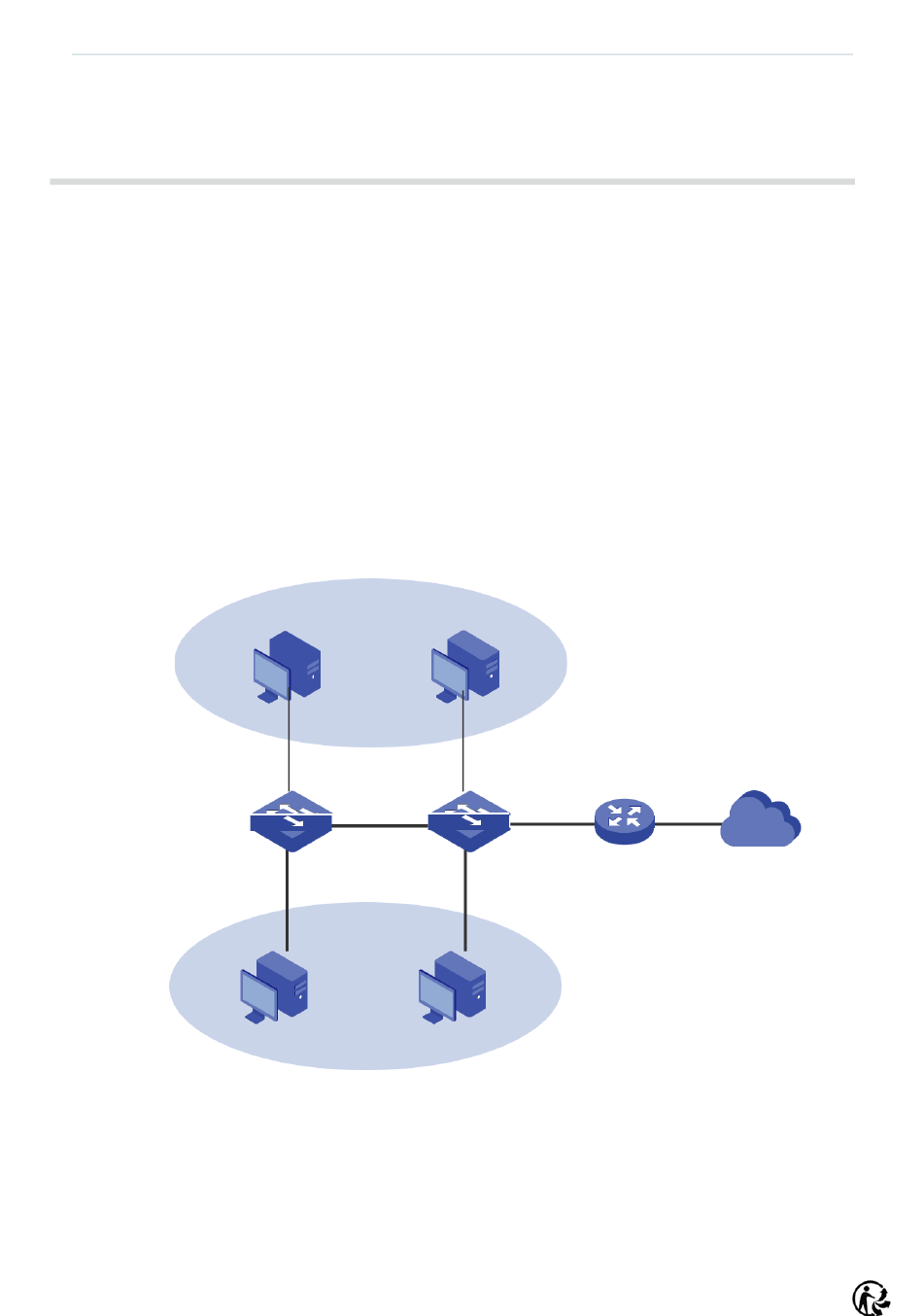

Figure 5-1 Topologie réseau
Switch A
5.2
Schéma de configuration
Pour implémenter les exigences ci-dessus, configurez le VLAN 802.1Q sur les deux
commutateurs.
■■ Créer VLAN 2. Sur le commutateur A, ajoutez le port 2 et le port 4 à VLAN 2, tandis que
sur le commutateur B, ajoutez le port 1, le port 2 et le port 4 à VLAN 2.
VLAN 2
Department A
Host A1
Host A2
Switch B
Port 2
Port 4
Port 4
Port 3
VLAN 3
Department B
Host B1
Exemple de configuration pour 802.1Q VLAN
Port 2
Port 1
Port 3
Host B2
55
Internet
