Monitoring
4
Test de câbles
Choisissez le menu Monitoring > Cable Test pour charger la page suivante.

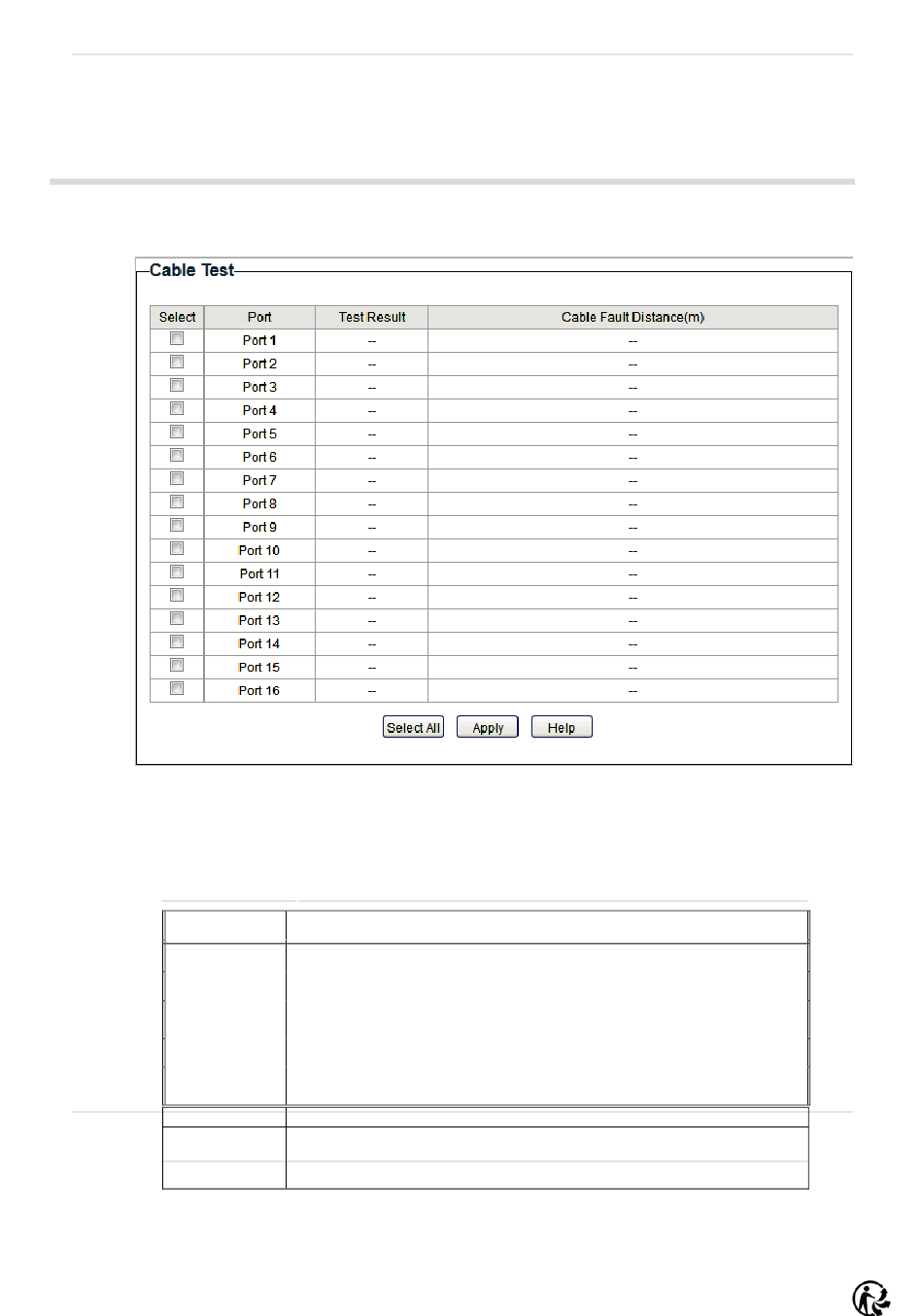

Figure 4-1
Suivez les étapes suivantes pour diagnostiquer le câble :
1. Sélectionnez les ports souhaités pour le test. Cliquez sur Apply pour tester les câbles
connectés aux ports sélectionnés.
1) Vérifier les résultats du test dans le tableau.
Port
Résultat du test
Cable Fault
Distance (m)
Affiche le numéro de port.
Affiche l'état de connexion des câbles. Les résultats des tests incluent
Normal,
Fermer (ou Court), Ouvrir et Crosstalk.
Normal : Le câble est connecté normalement.
Fermer (ou Court): Un court-circuit est causé par un contact anormal de
fils dans le câble.
Ouvrir: Aucun périphérique n'est connecté à l'autre extrémité ou la
connexion est Cassé.
Crosstalk: Inadéquation de l'impédance due à la mauvaise qualité du câble.
Si l'état de connexion est normal, affiche ici la longueur du câble.
Si l'état de connexion est Proche (ou Court), Ouvert ou Crosstalk, ici s'affiche
la longueur du port jusqu'au point de problème.
44
Testing Cables
