Commutation
5.2

Exemple de configuration du LAG

5.2.1 Exigences du réseau
Comme indiqué ci-dessous, les hôtes et les serveurs sont connectés au commutateur A et
switch B, et le trafic lourd est transmis entre les deux commutateurs. Pour atteindre la
vitesse et la fiabilité de la transmission de données, vous pouvez regrouper plusieurs ports
physiques en une seule interface logique. Dans ce cas, nous groupons le port 1, le port 2 et
le port 3 des deux commutateurs en une seule interface logique.

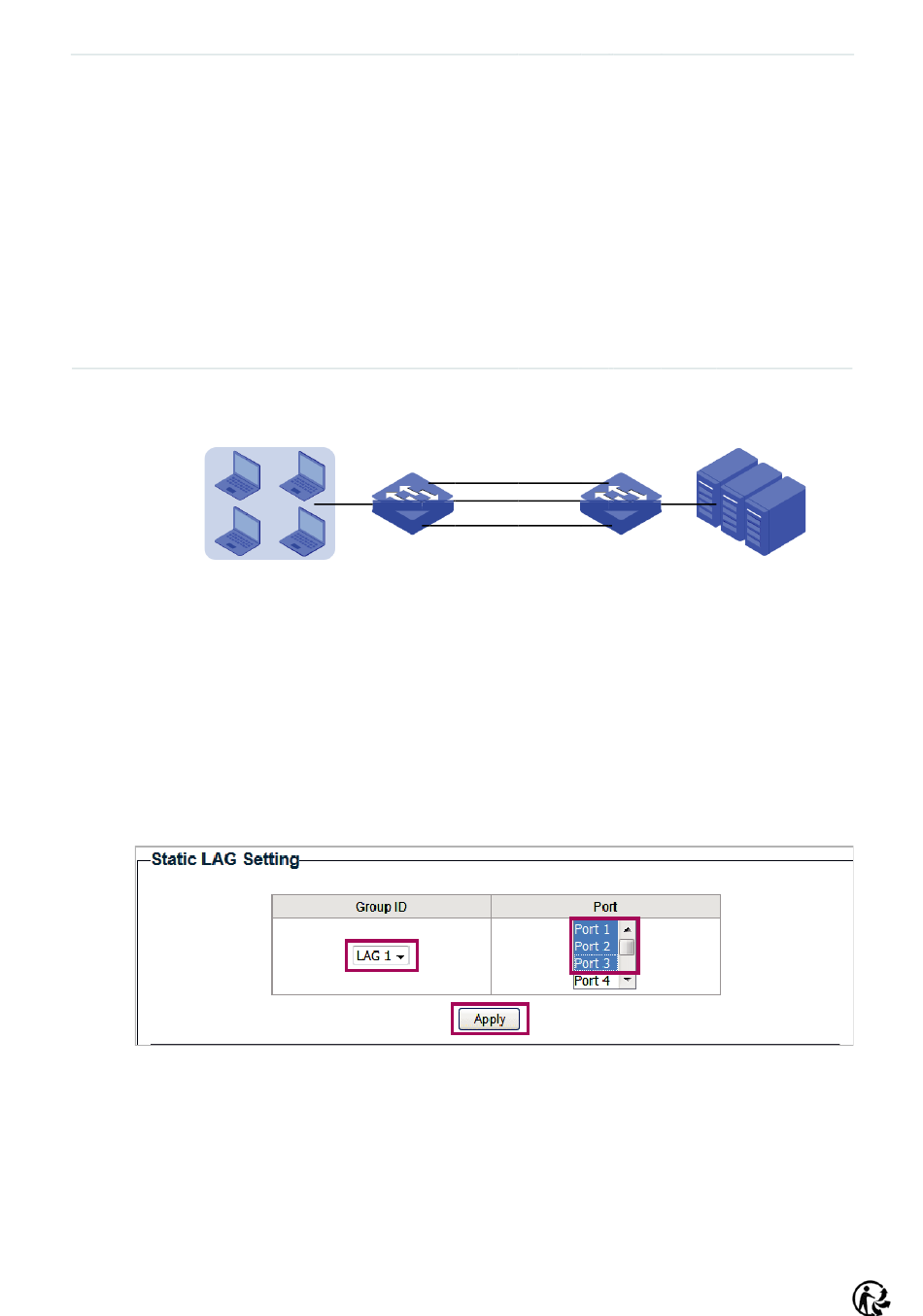

Figure 5-5 Topologie réseau pour le LAG
Démonstration avec TL-SG1016PE,
La section suivante fournit des étapes de configuration. Les étapes de configuration sont
similaires pour les deux commutateurs, ici nous prenons Switch A par exemple.
5.2.2 Étapes de configuration
Choisissez le menu Switching > LAG pour charger la page suivante. Ajouter le port 1, le
port 2 et le port 3 au LAG 1. Cliquez sur Apply.
Figure 5-6 Configuration LAG
A
Switch
Hosts
Port 1 Port 1
Port 2 Port 2
Port 3
Port 3 Switch B
36
Exemples de Configuration
Serveurs
