Options
Filtre
numérique
(Digital filter)
Type
Limite haute
(Upper limit)
Limite basse
(Lower limit)
Retour
•
Couplage "GND" : Utilisez le couplage GND pour afficher une
forme d'onde de zéro volt. A l'intérieur, la voie d'entrée est
connectée à un niveau de référence de zéro volt.
•
Résolution fine: La saisie d'échelle verticale affiche le réglage
Volts/Div réel en même temps que pour la résolution fine. Si vous
passez à la configuration « coarse », cela ne changera pas
l'échelle verticale tant que le contrôle de VOLTS/DIV sera ajusté.
NOTE:
La réponse verticale de l'oscilloscope tend lentement à un niveau
supérieur à la bande passante spécifiée. Ainsi, le spectre FFT peut

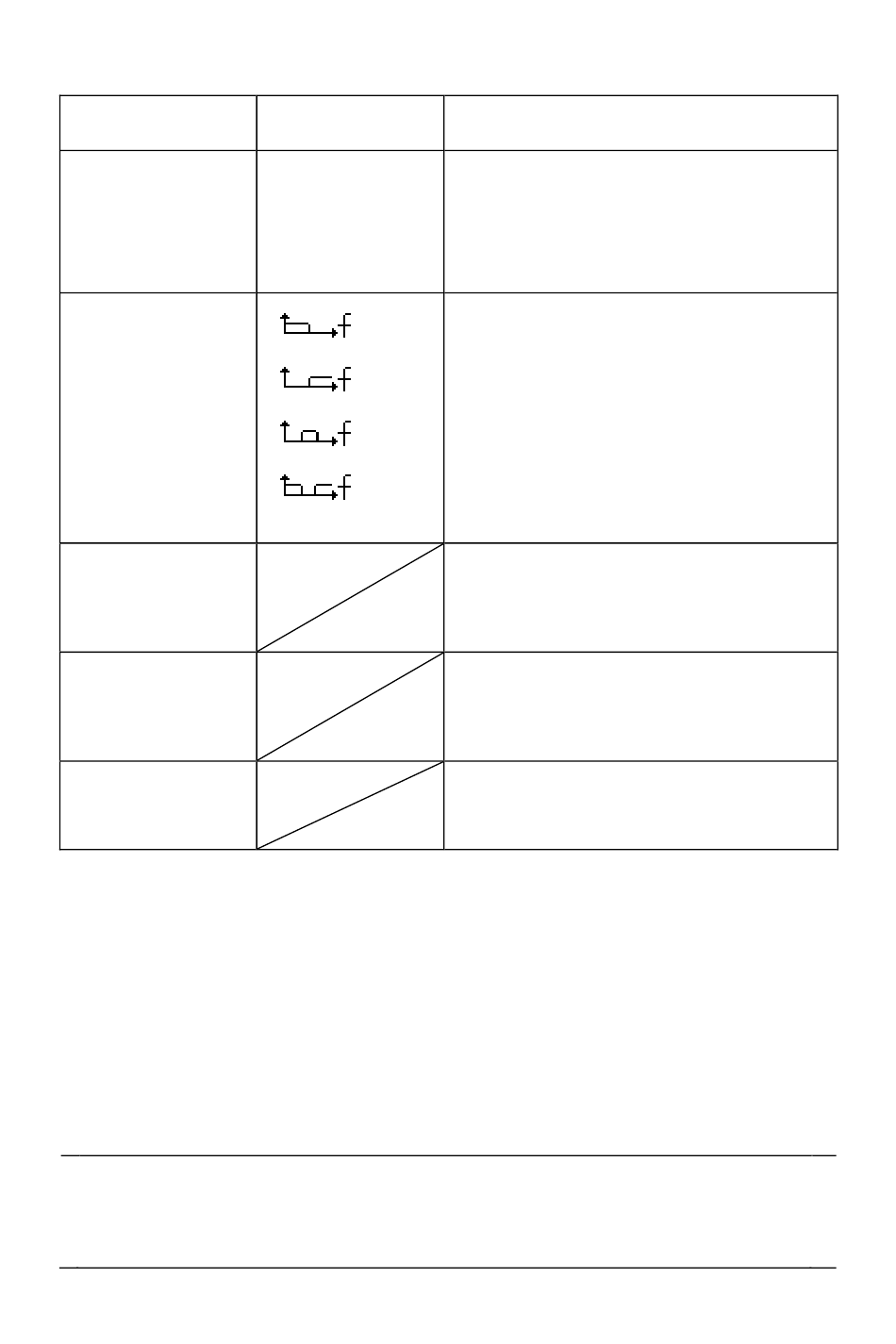

Table 3.7 – Menu du filtre numérique
Paramètres
On
Off
Explications
Enclenche le filtre numérique.
Arrête le filtre numérique.
Réglé sur LPF (Filtre Pass bas).
Réglé sur HPF (Filtre Pass haut).
Réglé sur BPF (Filtre passe bande).
Réglé sur BRF (Filtre rejection de
bande).
Tournez la roue "universelle" pour
régler la limite haute.
Tournez la roue "universelle" pour
régler la limite basse.
Retourner à la seconde page du
menu.
