Cetetherm AquaCompact
Notice de montage, de mise en service et de maintenance

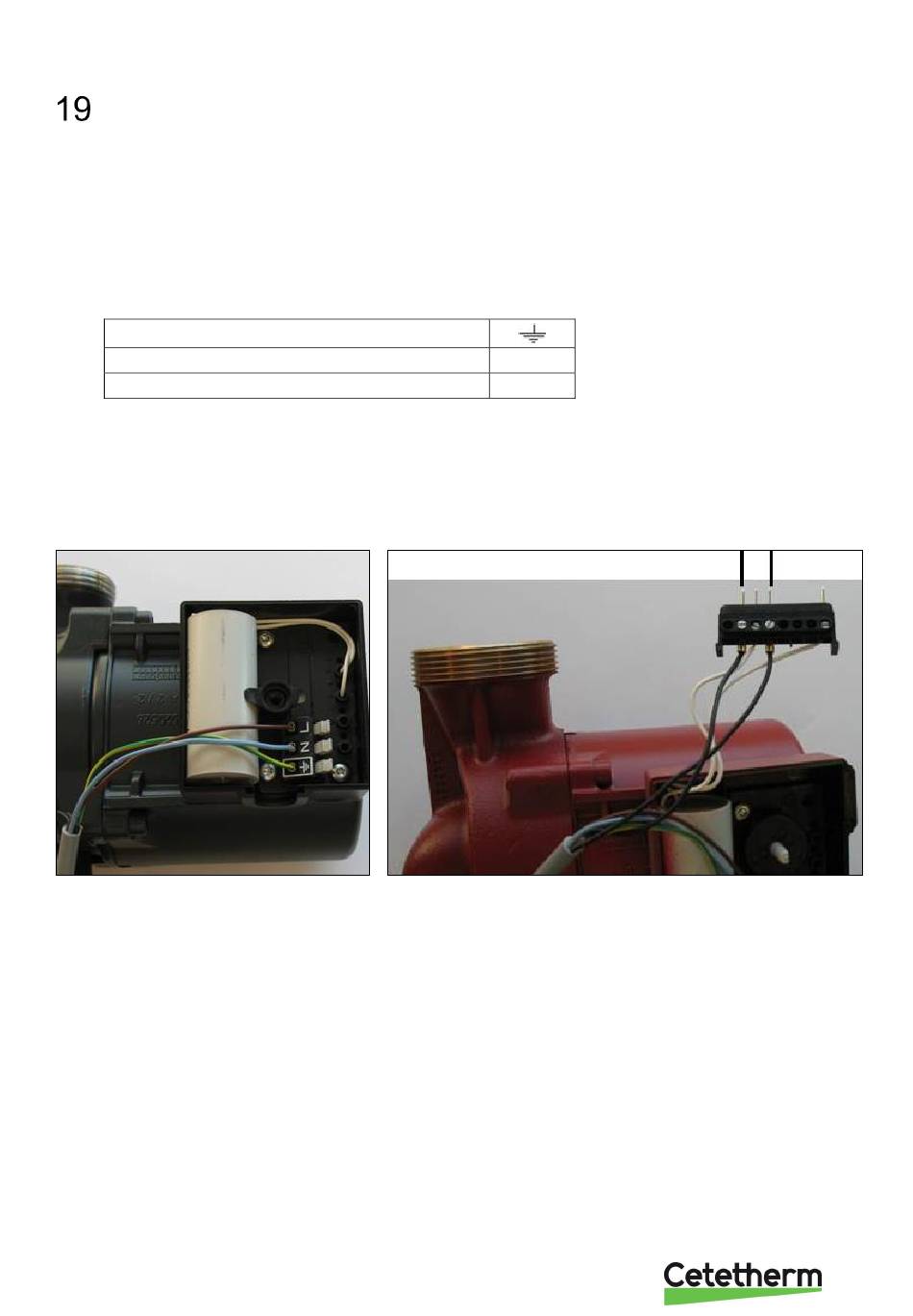

Câblage de la pompe de charge
La pompe de charge n'a pas été câblée avant l'expédition.
Vous trouverez un câble composé de 5 fils sortant du coffret électronique et qu'il va falloir raccorder à la pompe
de charge.
Procéder de la façon suivante :
1. S'assurer que le système n'est pas raccordé à l'alimentation électrique. Si le système a déjà été
raccordé, s'assurer que le disjoncteur principal coupe l'alimentation électrique et qu'il est cadenassé.
2. Ouvrir la boîte à bornes de la pompe.
3. Câbler selon le tableau ci-dessous :
Fil Vert/Jaune à la terre
Fil bleu : Neutre
Fil marron : Phase
4. Si pompe de charge UPS32-80N :
Pour permettre le report de défaut (contact ipsothermique), relier les câbles noirs dans les bornes 2 et
4 du connecteur de pompe. Pour ce faire, enlever le connecteur de son emplacement.
5. Positionner le presse étoupe dans son logement.
6. Refermer la boîte à bornes de la pompe.
N
L
54
Borne 2
Borne 4
