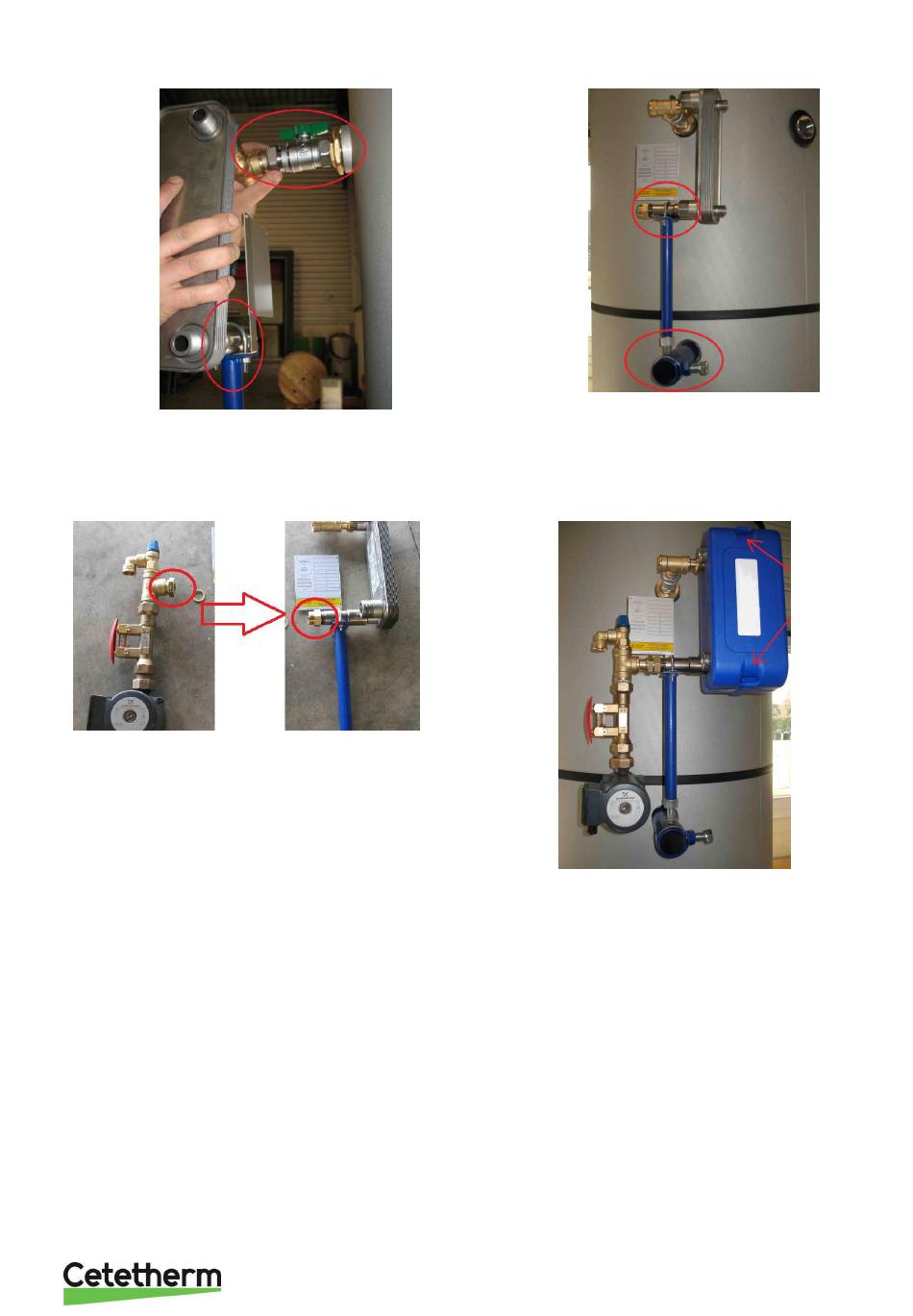

8. Effectuer un 1er positionnement en
emboitant la tige filetée du support dans le
tube et en vissant le raccord union en sortie
échangeur à la vanne d'isolement déjà
installée sur le ballon.
10. Présenter ensuite l'assemblage Pompe /
Vanne de réglage / soupape, de façon à le
présenter en face de l'entrée du circuit
secondaire de l'échangeur (connexion
inférieure gauche). Ne pas oublier le joint
plat.
Les 2 parties s'assemblent à l'aide du
raccord union installé côté pompe.
Raccorder ensuite électriquement la pompe
au coffret de régulation ou à l'armoire en-tête
selon équipement fourni.
Notice de montage, de mise en service et de maintenance
9. Ajuster l'ensemble afin que l'échangeur
soit bien vertical et parallèle à la paroi
du ballon. Ceci fait, serrez les vis de
blocage de l'anneau support.
11. Installez le calorifuge de l'échangeur
en assemblant les deux ½ coquilles et
en les fixant à l'aide des clips en
plastique, en haut et en bas de
l'échangeur.
Le kit de charge devrait ressembler à
celui de la photo ci-dessus.
La dernière étape consiste à installer le
flexible reliant hydrauliquement le bas
du ballon à l'aspiration de la pompe.
47
Cetetherm AquaCompact
