16.6 Nombre de pompe(s)

La configuration et les connexions des pompes sont effectuées en usine.
En cas d'entretien, la pompe concernée doit être identifiée.
Codification
Signification
Kit 2PE
1 pompe de charge
Kit 3PE
1 pompe primaire + 1 pompe de charge
16.7 Ajout d'une sonde de température
Voir 6.2 Schéma de câblage du kit
S1-S3 sont des sondes de température de type NTC20k sans polarité.

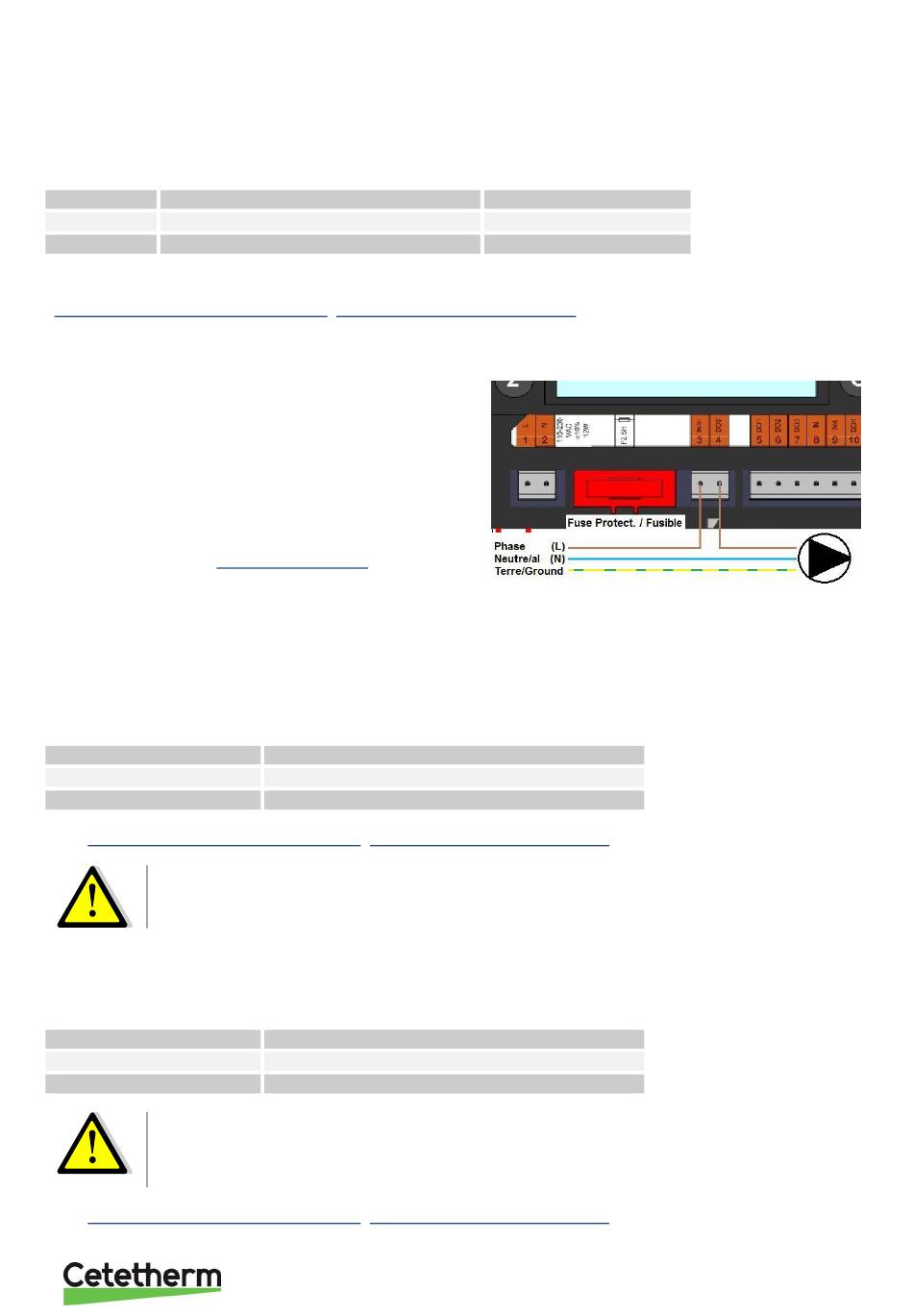

16.8 Sortie triac 230V

Il est possible de commander le triac via une horloge
accessible depuis le menu Triac 230V. La sortie
impulsionnelle vous permet par exemple d'activer une
vanne de vidange, une électrovanne ou un petit
circulateur pendant un temps paramétrable à un moment
précis et de façon cyclique si nécessaire, réglable
également à l'aide d'une fonction d'horloge.
Par exemple : Chaque Dimanche à 10h00 pendant 5
secondes.
Se référer au chapitre
9.9 Menu Triac
L'organe raccordé ne doit pas excéder 1A sous 230V AC.

16.9 Contacts des relais 1 et 2

La sortie du relais 1 peut être NO (Normalement Ouverte) ou NF (Normalement Fermée) au choix sur le bornier
vert
La sortie du relais 2 est NO (Normalement Ouverte) directement sur le régulateur
Raccordement du relais 1:
Mode de fonctionnement
NO
NF
Raccordement du relais 2 sur le régulateur aux bornes 13(IN6) et 14 (OUT6).
Voir
Voir 6.2 Schéma de câblage du kit
Si une phase 230V AC passe par ce relais, ne pas excéder 2A.
16.10 Contact « Remote Control"
L' AquaCompact peut être mis en mode standby ou réactivé via un contact libre de potentiel. Dans ce mode,
toutes les pompes sont stoppées et la vanne de régulation est fermée. L'appareil demeure toutefois sous
tension. Pour cela, il faut fermer le contact entre les bornes GND et BI1 du régulateur :
Nom de la borne
BI1
GND
Contact fermé=appareil en mode standby (ne fonctionne pas)
Contact ouvert=fonctionnement normal
NE PAS alimenter ce contact ! Contact libre de potentiel uniquement
Voir
Voir 6.2 Schéma de câblage du kit
Notice de montage, de mise en service et de maintenance
2P,
6.3 Schéma de câblage du kit
230V.
Raccordement sur bornier platine puissance
C-NO (25-24)
C-NF (25-26)
2P,
6.3 Schéma de câblage du kit
Numéro de la borne
33
31 ou 37
2P,
6.3 Schéma de câblage du kit
Pompe(s) connectée(s)
P3
P1+P3
3P.
3P.
3P.
45
Cetetherm AquaCompact
