OSSATURE

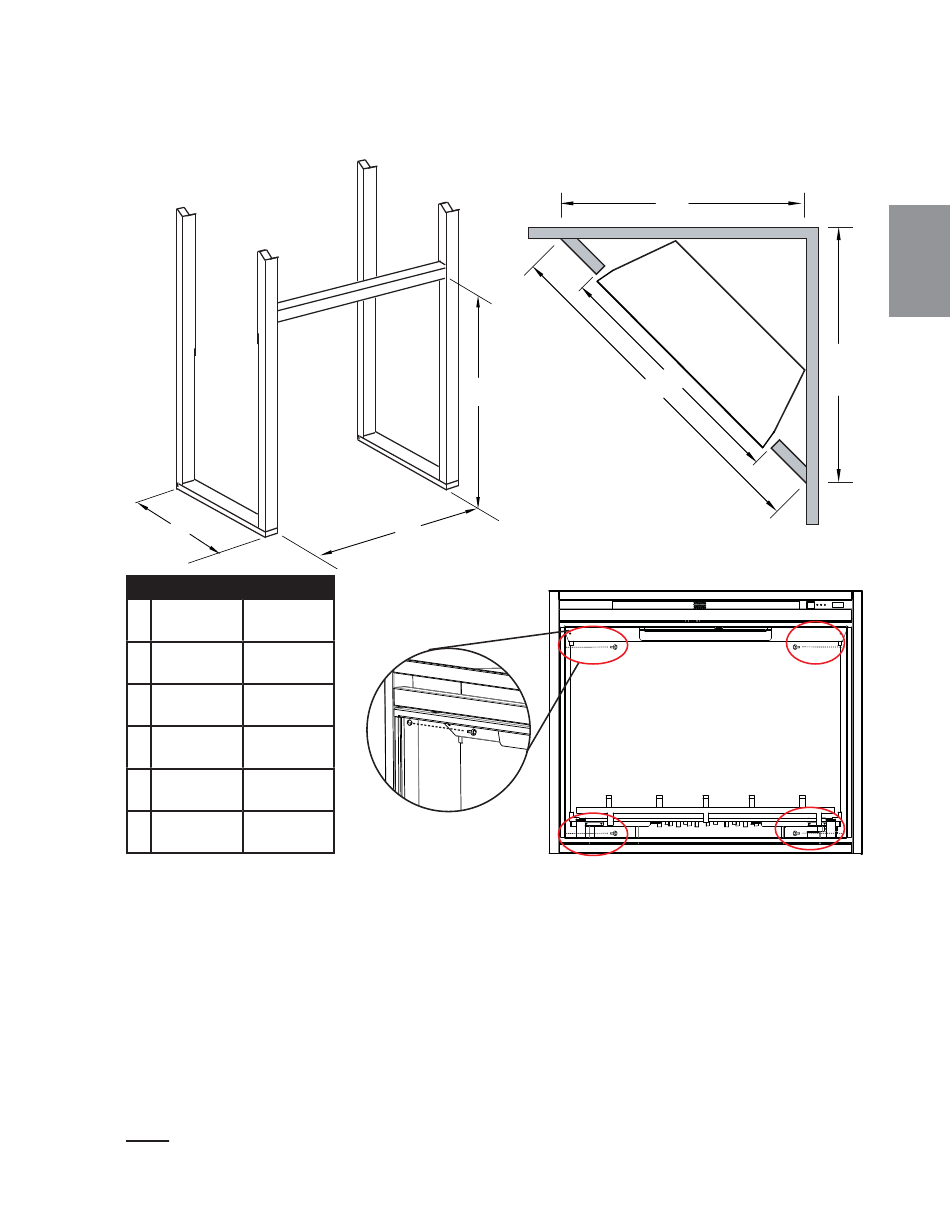

Préparez l'ossature selon les dimensions recommandées à la fi gure 1. Pour une ossature en coin, respectez
les dimensions recommandées dans la fi gure 2.
Choisissez un endroit non sujet à l'humidité et situé à au moins 36 pouces (914.4mm) des articles
combustibles, tels que les rideaux, meubles, literie, papier, etc.
Fig. 1
A
BEF33H
10"
A
(254mm)
33 1/4"
B
(844mm)
28 1/4"
C
(718mm)
48"
J
(1219mm)
34"
K
(864mm)
34"
L
(864mm)
L'appareil peut être installé dès que l'ouverture initiale est préparée et que le câblage a été
A.
acheminé du côté droit de l'enceinte.
La connexion électrique doit être faite avant de insérer l'appareil à sa place. (se référer la section
B.
"BRANCHEMENT PAR CÂBLE"). Ont à deux personnes de soulever l'appareil et insérez dans
l'ouverture de la mural.
À fi xez l'appareil au mur, enlever le porte de verre de l'appareil, se référer à la section 5.1
C.
"ENLÈVEMENT ET INSTALLATION DE LA PORTE VITRÉE" et bûches, de la grille et du lit de
braises (voir la section " RETRAIT DES BÛCHES, DE LA GRILLE ET DU LIT DE BRAISES").
Mettez l'appareil de niveau et à l'aide de quatre vis fournies (#8x1 1/4") et fi xez l'appareil au mur
D.
goujons, se référer Figure 3.
Installez les panneau de brique (voir la section" ENLÈVEMENT ET INSTALLATION DES
E.
PANNEAUX DE BRIQUE"), bûches, de la grille et du lit de braises et la porte verre à l'appareil.
NOTE: Afi n d'éviter que de l'isolant ou un coupe-vapeur n'entre en contact avec l'extérieur du
caisson, il est conseillé d'installer l'appareil contre des murs fi nis (c.-à-d. panneau de gypse),
comme tout autre mur de la maison. Cela assurera que les dégagements aux
matériaux combustibles sont maintenus dans l'enceinte.
B
BEF40H
14 1/2"
(368mm)
39 1/2"
(1003mm)
31 3/8"
(797mm)
62"
(1575mm)
44"
(1118mm)
44"
(1118mm)
Fig. 2
J
C
Fig. 3
41
K
L
B
