F
5.3

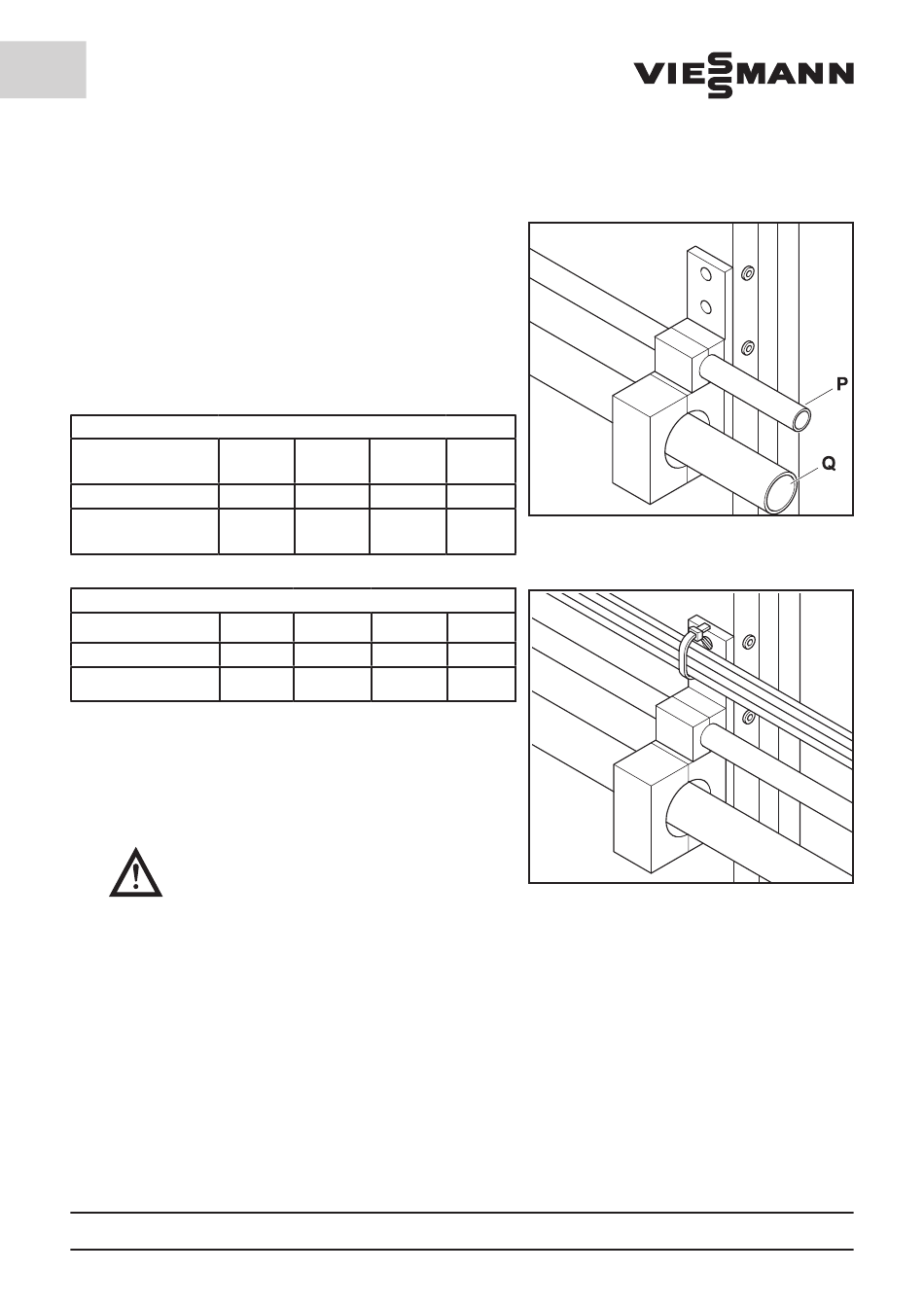

Pose des tuyautries
Braser les raccords soudés (P et Q) de groupe frigorifique
aux raccords soudés de l'évaporateur au moyen d'un tube
en cuivre approprié.
Contrôler l'étanchéité de l'ensemble des joints brasés !
La longueur des tubes ne doit pas dépasser 15 m !
Groupe
Conduite de liquide (P)
Conduite
d'aspiration (Q)
Groupe
Conduite de liquide (P)
Conduite
d'aspiration (Q)
5.4
Pose des lignes électriques
La pose des lignes électriques se fait de manière fonction-
nelle, le long de la conduite.
Connecter les broches électriques aux emplacements pré-
vus à cet effet sur la platine du groupe frigorifique.
Attention!
Ne procéder au raccordement électrique qu'au moment
de la mise en service - Danger mortel !
Indication générale concernant la garantie : les données indiquées sur cette fiche signalétiques ne sont que descriptives. Tout ce qui peut se rapporter
à l'existence de certaines caractéristiques ou pouvant servir dans certains buts sera d'abord préalablement soumis à un accord écrit.
Page 14-F
Diamètre du tube en mm
WMC2 0500
WMC2 0900
WMC2 1300
WSC1 0500
WSC1 0900
WSC1 1300
6
6
10
12
Diamètre du tube en mm
WSF2 0900
WMF2 1400
WMF2 1800
WSF1 0900
WSF1 1400
WSF1 1800
6
10
12
16
WMC2 2000
WSC1 2000
6
10
12
16
WMF2 2400
WSF1 2400
10
10
16
16
5.3 - 5.4
Sous réserve de modifications techniques !
