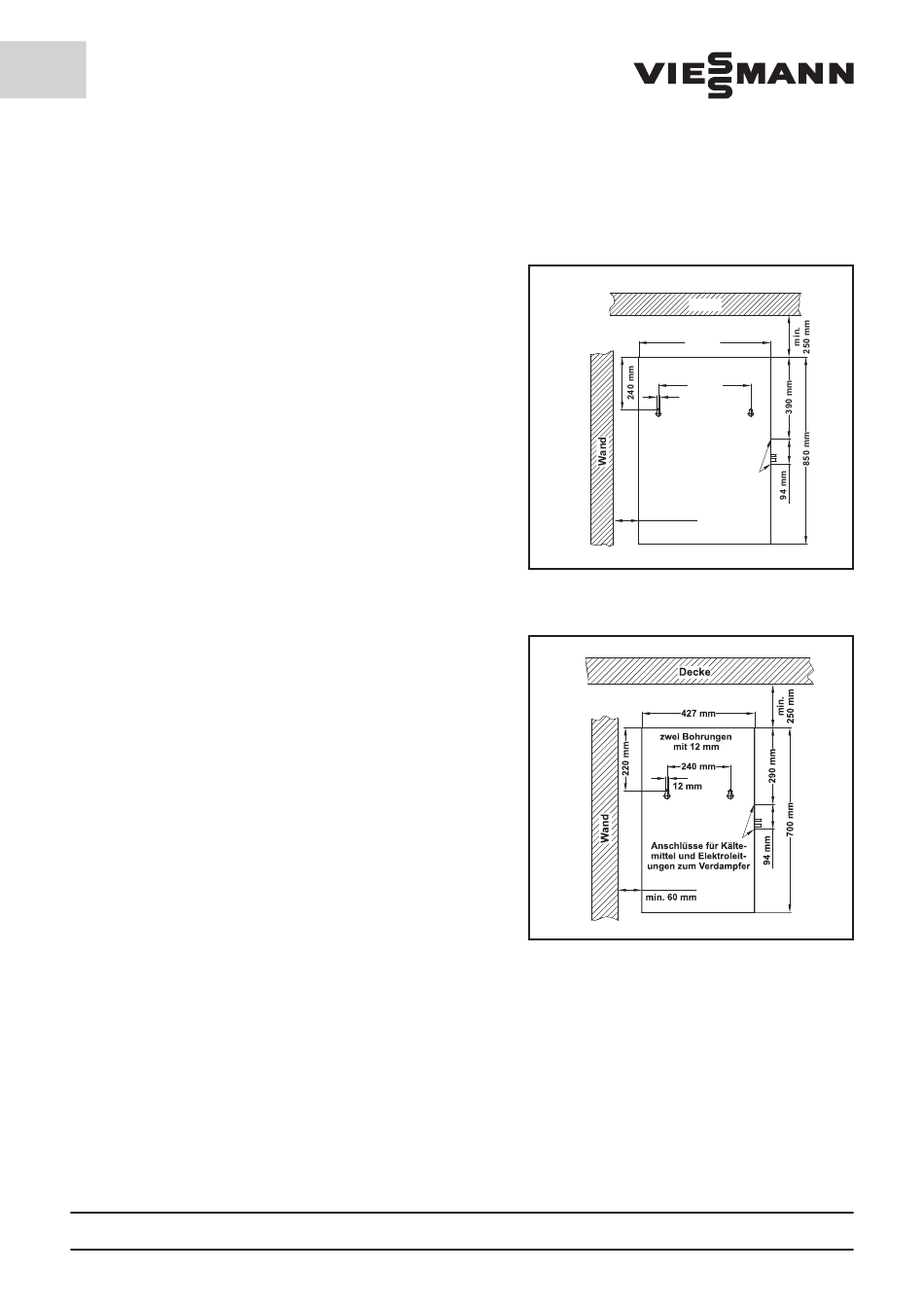

5.1.1 Dessin de perçage destiné à fixer le grand groupe de con-
densation
TectoRefrigo WMC2 2000, 2800
TectoRefrigo WSC1 2000, 2800
TectoRefrigo WMF2 1400, 1800, 2400
TectoRefrigo WSF1 1400, 1800, 2400
Ecart par rapport à la paroi : 60 mm.
5.1.2 Dessin de perçage destiné à fixer le petit groupe de
condensation
TectoRefrigo WMC2 0500, 0900, 1300
TectoRefrigo WSC1 0500, 0900, 1300
TectoRefrigo WSF1 0900
Ecart par rapport à la paroi : 60 mm.
Indication générale concernant la garantie : les données indiquées sur cette fiche signalétiques ne sont que descriptives. Tout ce qui peut se rapporter
à l'existence de certaines caractéristiques ou pouvant servir dans certains buts sera d'abord préalablement soumis à un accord écrit.
Page 12-F
5.1.1 - 5.1.2
Decke
600 mm
420 mm
12 mm
zwei Bohrungen
mit 12 mm
Anschlüsse für Kälte-
mittel und Elektro-
leitungen zum Verdampfer
min. 60 mm
Sous réserve de modifications techniques !
