Bestimmungsgemäße Verwendung
Der Doppelsensor T5 fungiert als Slave im AS-i Netz (AS-i Profil S7.A.E).
Er ist für den Einsatz an pneumatischen Schwenkantrieben konzipiert.
Er steuert das automatisierte Stellglied an und meldet dessen Position.
• Sensor- und Aktuatorversorgung sowie Datenübermittlung zur
Steuerung über AS-i Zweidrahtleitung.
• Watchdog-Funktion: Ist die Verbindung zum Master länger als 40ms
unterbrochen, wird der Ausgang stromlos geschaltet.
• Diagnose-Informationen durch rot blinkende LED (Kurzschluß oder
Kabelbruch).
Bedien- und Funktionselemente
1 2
8
7
1: M12-Stecker

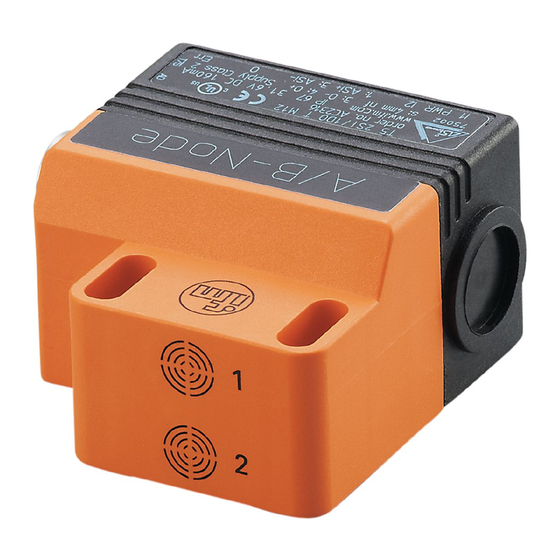

2: Doppelsensor T5
3: Sensorzone
4: Puck
3 4
5
6
5: Standard-Stellglied
6: Magnetventil
7: M12-Buchse
8: AS-i Flachkabel
Montage
Adressieren Sie den Doppelsensor T5 mit einem Adressiergerät, werks-
seitig ist die Adresse „0" eingestellt. Befestigen Sie ihn an der Norm-
befestigung des Stellglieds (ISO 5211 VDI / VDE).
Verbinden Sie das Magnetventil mit der M12-Buchse. Es dürfen nur
Magnetventile mit 24V Nennspannung und einer Leistung bis max.
2,4W angeschlossen werden.
Belegung der Datenbits
Datenbit Typ
D0 Eingang
D1 Eingang
D2 Eingang
D3 Eingang
D0 Ausgang
Anschlußbelegung
M12-Stecker Pin
4 3
AS-i +
AS-i -
2
1
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.
• LED rot blinkt: Kurzschluß oder Kabelbruch in einem Ausgang
• LED rot leuchtet: keine Kommunikation zum Master
• LED gelb leuchtet: Funktionsanzeige (Ein- und Ausgangssignale
werden angezeigt)
Montageanleitung
Installation instructions
Notice de montage-
Doppelsensor T5
Dual sensor T5
Capteur double T5
AC2316
Bezeichnung Beschreibung
Sensor-Position 1
Sensor 1
bedämpft
Sensor-Position 2
Sensor 2
bedämpft
Kabelbruch
Fehler Aktuator
am Aktuator
Kurzschluß am
Fehler Aktuator
Aktuator
Schaltausgang
Aktuator
für Magnetventil
M12-Buchse Pin
1 Schaltausgang + 4
3 Spannung - 3
3
4
2 1
