Sommaire des Matières pour Hitecsa i-BASIC 2

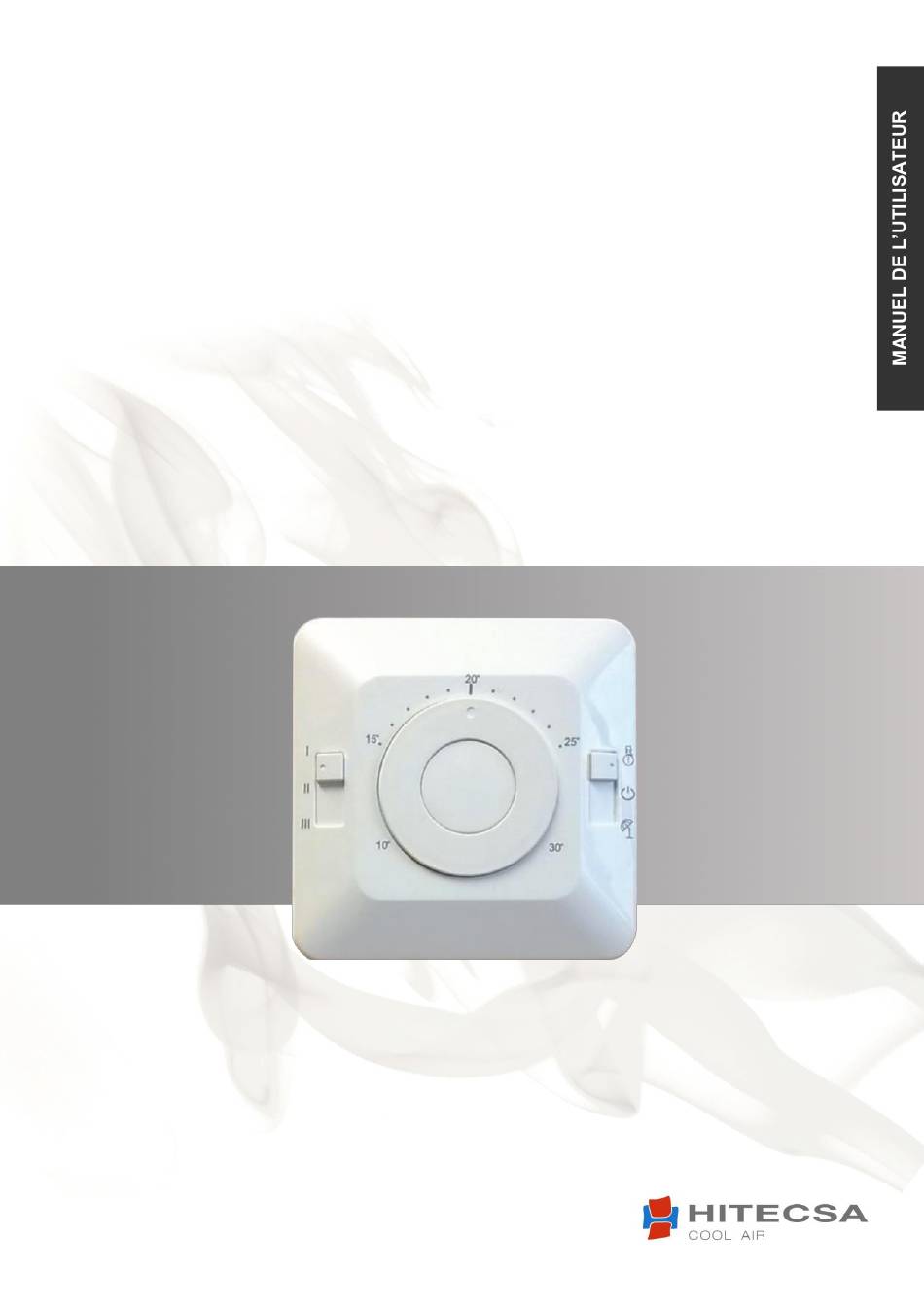

- Page 1 REGULATEUR i-BASIC 2 06.18 207776 Rev.100...
- Page 2 Depuis plus de 35 ans nous proposons une vaste gamme d’équipements spécialisés et adaptés à tous types d’installations de climatisation. Nos recherches constantes de solutions efficaces, flexibles, maniables et pratiques représentent la philosophie qui nous caractérise et qui se retrouve dans notre catalogue de produits. La flexibilité...
-
Page 3: Table Des Matières
3 TERMOSTATO i-BASIC 2 SOMMAIRE DESCRIPTION ............................4 FONCTIONS PRINCIPALES ..........................4 INSTALLATION ............................... 4 APPLICATIONS ............................... 4 FONCTIONNEMENT ............................4 -BASIC 2 ................................ 5 Schéma interne simplifié ..........................5 Couleur des câbles pour l’installation de la carte..................6 Schémas électriques ............................ -
Page 4: Description
2 REGULATEUR ANALOGIQUE ELECTRONIQUE POUR VENTILO-CONVECTEURS DE 2 OU 4 TUBES DESCRIPTION Régulateur électronique pour ventilo-convecteur. FONCTIONS PRINCIPALES Marche/arrêt. Réglage de la température ambiante. Sélection manuelle / automatique en mode chaud / en mode froid (par sonde de température d’eau). -
Page 5: Schéma Interne Simplifié
2 REGULATEUR ANALOGIQUE ELECTRONIQUE POUR VENTILO-CONVECTEURS DE 2 OU 4 TUBES DESCRIPTION i-BASIC 2 Schéma interne simplifié COMMANDE 06.18 207776 Rev100... -
Page 6: Couleur Des Câbles Pour L'installation De La Carte
2 REGULATEUR ANALOGIQUE ELECTRONIQUE POUR VENTILO-CONVECTEURS DE 2 OU 4 TUBES DESCRIPTION i-BASIC 2 Couleur des câbles pour l’installation de la carte. 06.18 207776 Rev100... -
Page 7: Schémas Électriques
III = vitesse maximum Com = commun moteur KA1 = relais on/off Résistance électrique XA1 = bornier i-Basic 2 YV1 = vanne froid /chaud 230 Vac on/off YV2 = vanne chaud 230 Vac on/off YV3 = vanne froid 230 Vac on/off... - Page 8 N = Neutre – 230 Vac M1 = Moteur ventilateur – 230 Vac I = Vitesse minimum II = Vitesse moyenne III = Vitesse maximum XA1 = Bornier i-Basic 2 YV5 = Vanne flottante chaleur/froid (3 points) 230 Vac 06.18 207776 Rev100...
-
Page 9: Contrôle Électronique
2 REGULATEUR ANALOGIQUE ELECTRONIQUE POUR VENTILO-CONVECTEURS DE 2 OU 4 TUBES DESCRIPTION i-BASIC 2 Contrôle électronique Entrée centralisée Hiver/Eté Entrée sonde à distance température air Ouvert = Froid Fermé = Chaud Sonde température de l’air NTC10K@25ºc Doit toujours être utilisée pour les installations à bord. -
Page 10: Installation À Bord
2 REGULATEUR ANALOGIQUE ELECTRONIQUE POUR VENTILO-CONVECTEURS DE 2 OU 4 TUBES DESCRIPTION i-BASIC 2 Installation à bord 06.18 207776 Rev100... -
Page 11: Montage Sur Paroi
2 REGULATEUR ANALOGIQUE ELECTRONIQUE POUR VENTILO-CONVECTEURS DE 2 OU 4 TUBES DESCRIPTION i-BASIC 2 Montage sur paroi Note pour l’installation: Le régulateur est constitué de deux parties: la base avec le terminal et le contrôle électronique. Ces deux parties sont livrées séparemment pour faciliter l'installation. -
Page 12: Fonction Dip-Switch (Partie Arrière Du Régulateur)
2 REGULATEUR ANALOGIQUE ELECTRONIQUE POUR VENTILO-CONVECTEURS DE 2 OU 4 TUBES DESCRIPTION i-BASIC 2 Fonction DIP-Switch (partie arrière du régulateur) Nº DIP FONCTION Système 2/4 tubes 2 tubes 4 tubes Changement mode Froid / mode Automatique ou centralisé Manuel... - Page 13 2 REGULATEUR ANALOGIQUE ELECTRONIQUE POUR VENTILO-CONVECTEURS DE 2 OU 4 TUBES Sujet à modifications sans préavis. 06.18 207776 Rev100...
