Afficheur

Afficheur à cristaux liquides (afficheur LCD)
4 lignes de 20 digits. Contraste réglable par touches.

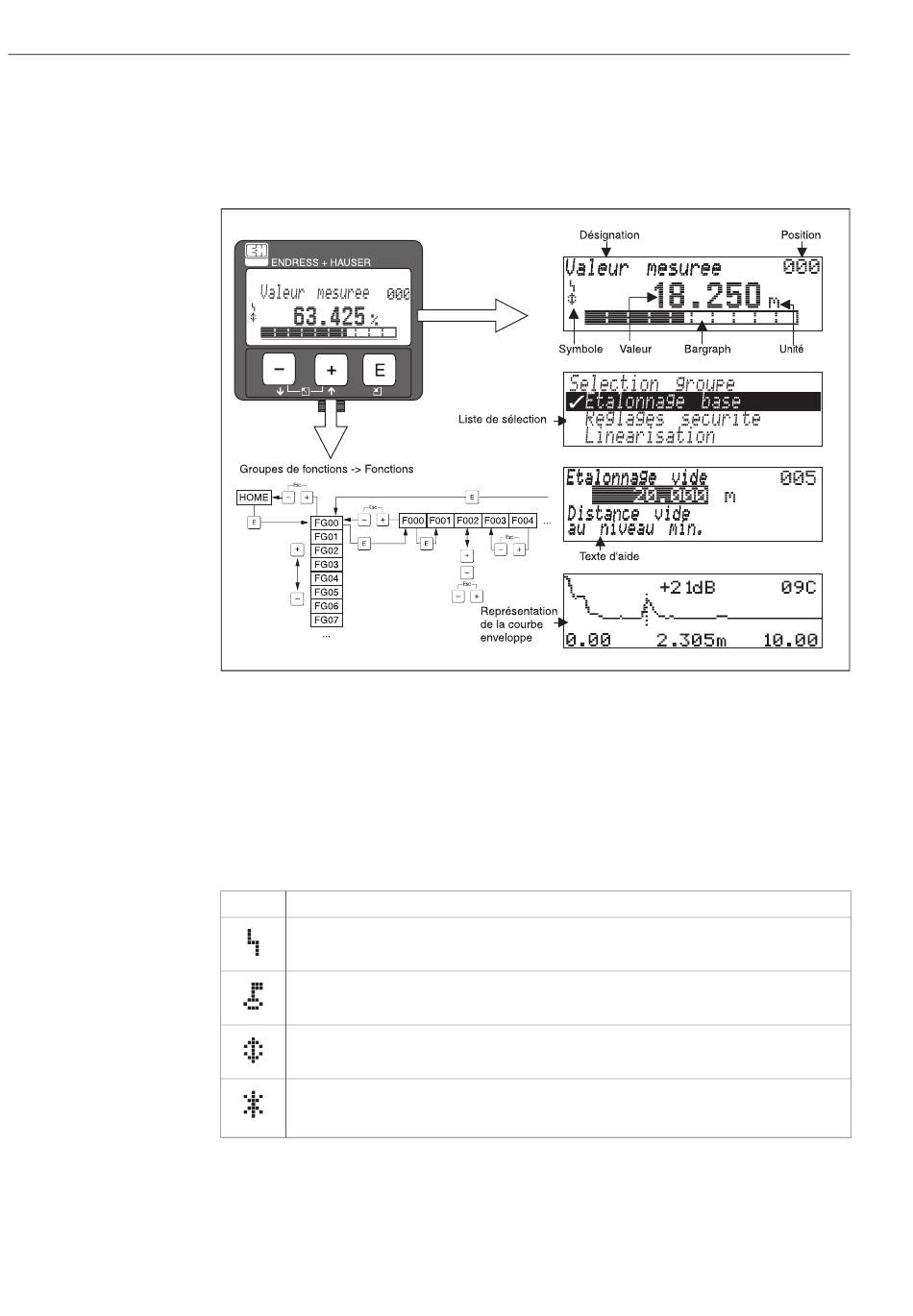

Fig. 3 : Afficheur
Dans l'affichage de la valeur mesurée, le bargraph correspond à la valeur mesurée.
Le bargraph est segmenté en 10 barres. Chaque barre entièrement remplie correspond à 10 % de
l'étendue de mesure réglée.
5.2.2 Symboles affichés
Le tableau suivant décrit les symboles utilisés par l'afficheur LCD :
Symbole Signification
SYMBOLE ALARME
Ce symbole apparaît lorsque l'appareil est en alarme. Lorsqu'il clignote, il s'agit d'un avertissement.
SYMBOLE DE VERROUILLAGE
Ce symbole apparaît lorsque l'appareil est verrouillé, c'est-à-dire lorsqu'il est impossible de saisir des données.
SYMBOLE DE COMMUNICATION
Ce symbole apparaît lorsqu'il y a transfert de données via HART, PROFIBUS PA ou FOUNDATION Fieldbus.
SIMULATION COMMUTATEUR POSSIBLE
Ce symbole apparaît lorsqu'il est possible d'effectuer une simulation en FOUNDATION Fieldbus via le
commutateur DIP.
Micropilot M FMR230 avec FOUNDATION Fieldbus
