c.

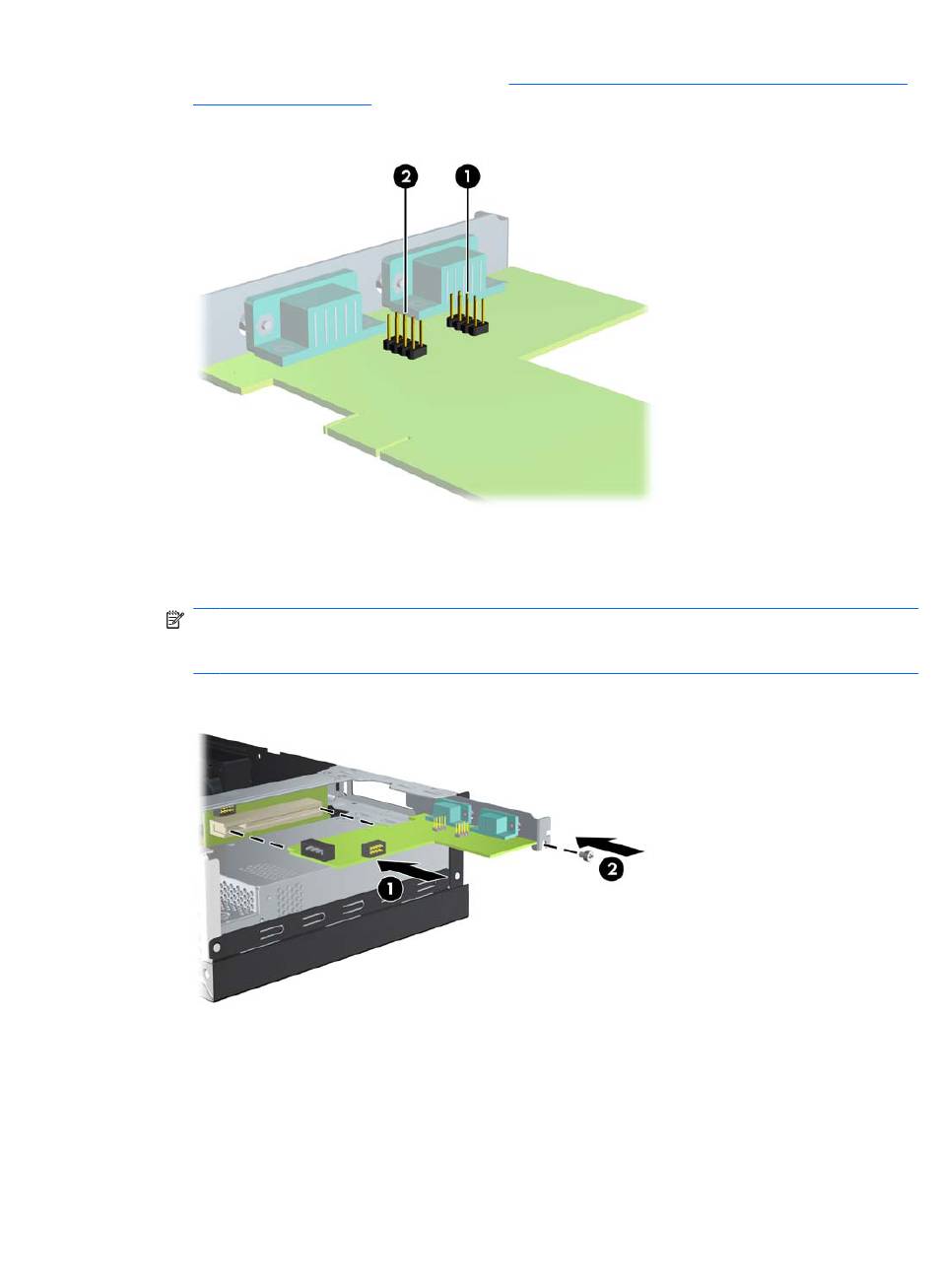

Placez les cavaliers et les fils des cavaliers sur les broches appropriées pour COM 3 (1) et
COM 4 (2). (Reportez-vous à la section
port série à la page 41
Figure C-9
d.
Pour installer une carte d'extension de port série alimenté, alignez le support de la carte avec
la fente prévue à l'arrière du châssis et appuyez sur la carte pour la placer dans le support
(1). Repositionnez la vis qui fixe la carte au châssis (2).
REMARQUE :
carte, de sorte que l'ensemble du connecteur soit correctement enclenché dans le connecteur
de carte d'extension.
Figure C-10
FRWW
pour connaître les broches appropriées.)
Cavaliers COM 3 et COM 4
Lorsque vous installez une carte d'extension, appuyez fermement sur la
Installation de la carte d'extension de port série alimenté
Tableau C-1 Configuration de l'alimentation sur un
Configuration de l'alimentation vers un port série
39
