2.2.2. Machine de bowling
Groupe constitué du groupe pignons, des groupes frein/encodeur, du groupe barre
d'entraînement, de la bride de retournement poulie, du motoréducteur barre
d'entraînement, de la carte de contrôle machine, des groupes tables supérieures et
inférieures, du peigne pour cordes, du carter corde, de la protection supérieure et de la
couverture du pignon. Il effectue les opérations de la machine de bowling associées à
l'élévation et au positionnement des quilles. Voir la Figure 2-2.

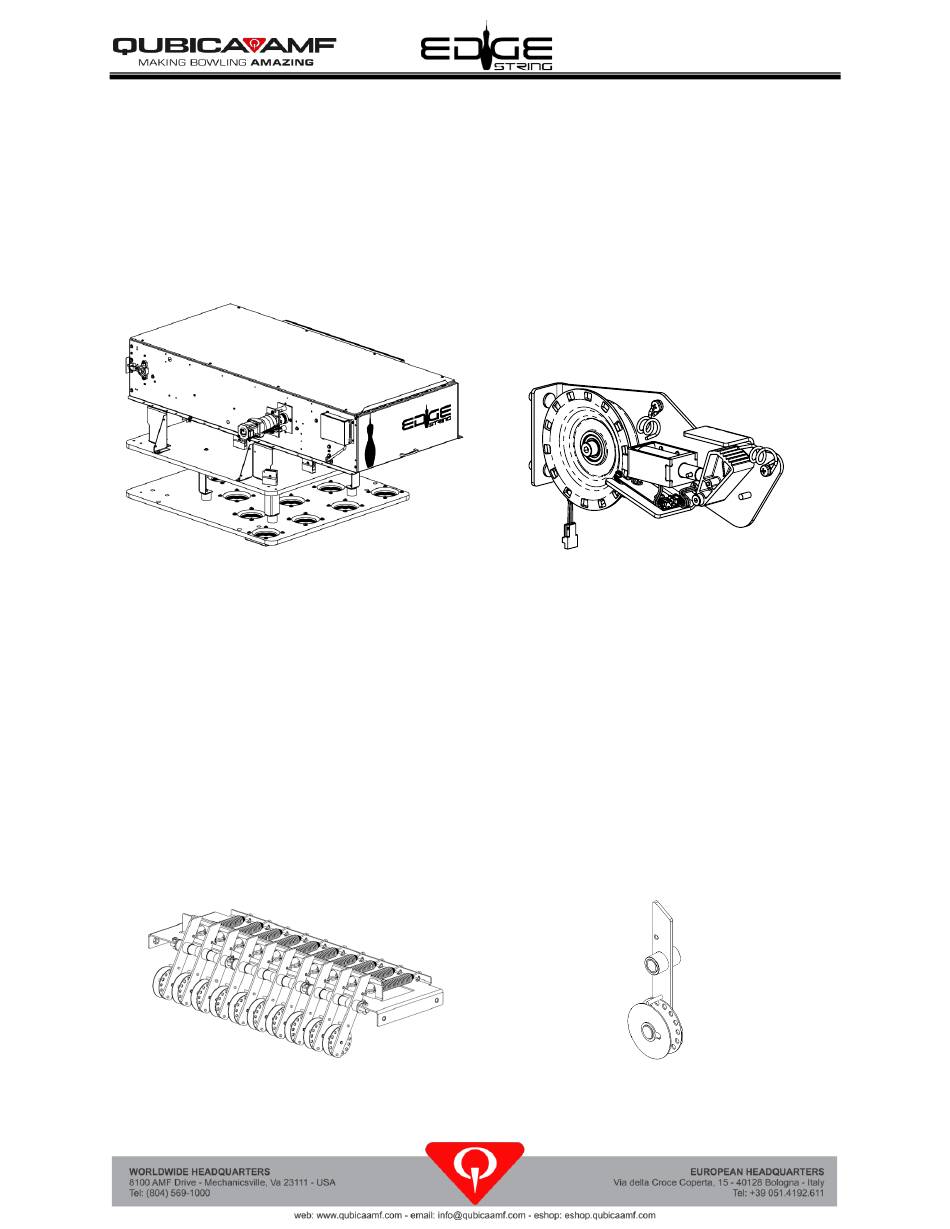

Figure 2-2, Machine de bowling

2.2.3. Groupe frein/encodeur

Groupe de la machine de bowling constitué de la plaque de montage métallique, du
cliquet de frein, de la poulie encodeur et de la carte du circuit frein/encodeur. Détecte
le mouvement de la corde et retient les quilles renversées en position de frein. La
machine de bowling est dotée d'un groupe pour quille. Voir la Figure 2-3.
2.2.4. Groupe pignons
Groupe de la machine de bowling constitué de la bride de montage métallique, de
l'arbre du pignon et de dix pignons chargés à ressort. Les pignons font office de
point de raccordement pour chaque corde et conservent la corde. En outre, ils
tournent pour relâcher la tension de la corde pendant l'impact avec les quilles et les
croisements des cordes. Voir la Figure 2-4.
Figure 2-4, Groupe pignons
400-051-202-01 Rev. B
Manuel du propriétaire
Figure 2-3, Groupe frein/encodeur
Figure 2-5, Pignon
Page 2-4
