Groupe pneumatique

Groupe pneumatique – complet
Cartouche filtrante – 20 µm
1
2 Récipient de condensé avec vanne de vidage
Connecteur – DN7,4-1/4"
3
Raccord coudé – 1/4"-1/4"
4
Bouchon de fermeture – 1/8"
5
Unité R/F – 0-8 bar, 1/4", complète (pos. 1 et 2 incl.)
6
Raccord double – 1/4" 1/4", divisible
7
Manomètre – 0-10 bar, 1/8"
8
9 Bloc de distribution
Raccord à vis – 1/4", Ø 8 mm
10
Bouchon – Ø 8 mm
11
70  Liste des pièces détachées
Rev. 00 03/19
# Pièce d'usure

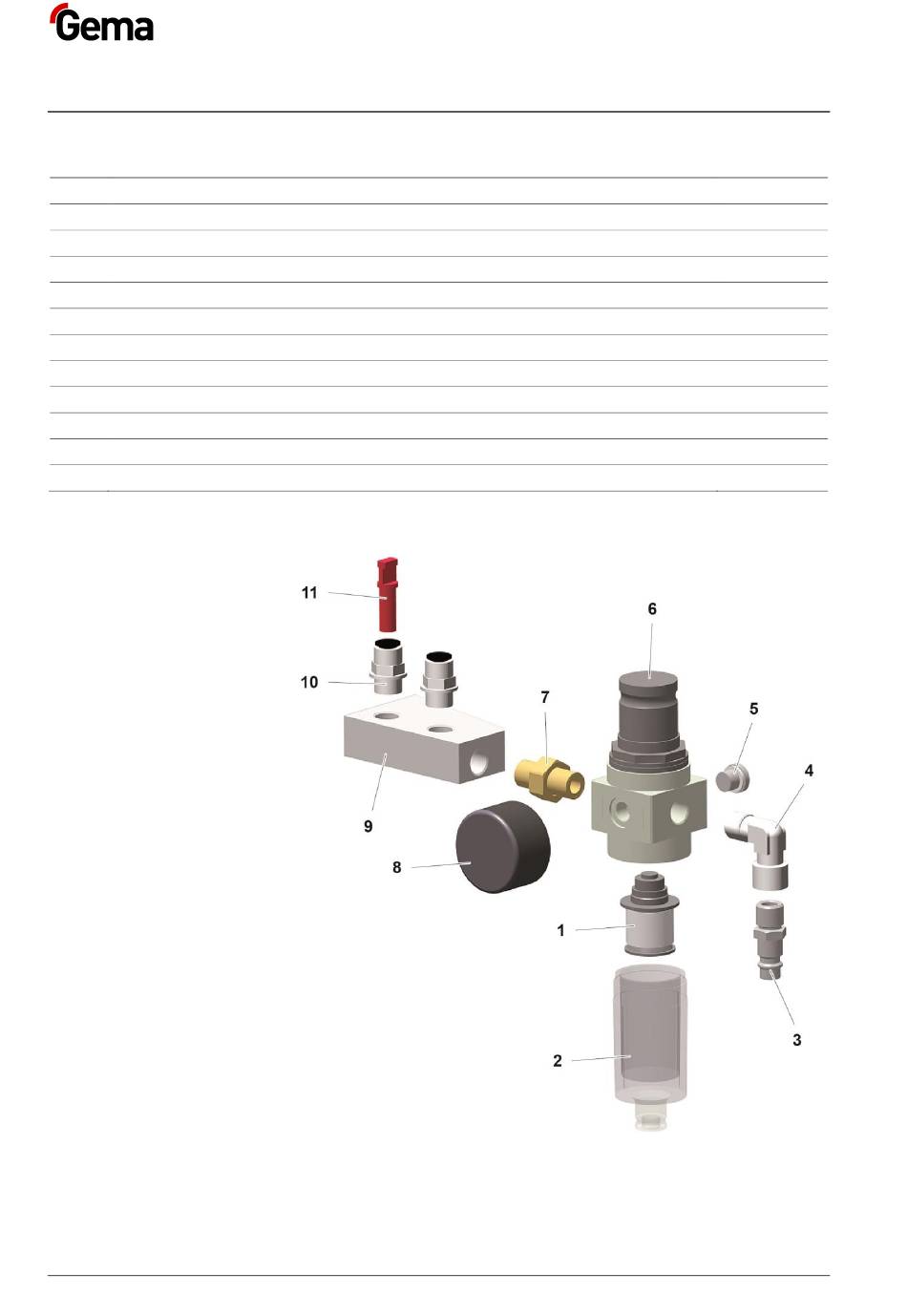

Fig. 18 : Groupe pneumatique
1017 815
1008 239#
1008 238
256 730
222 674
203 297
1008 236
261 165
1008 049
1017 816
265 136
238 023
