Mode d'emploi SIMDOS 02 FR

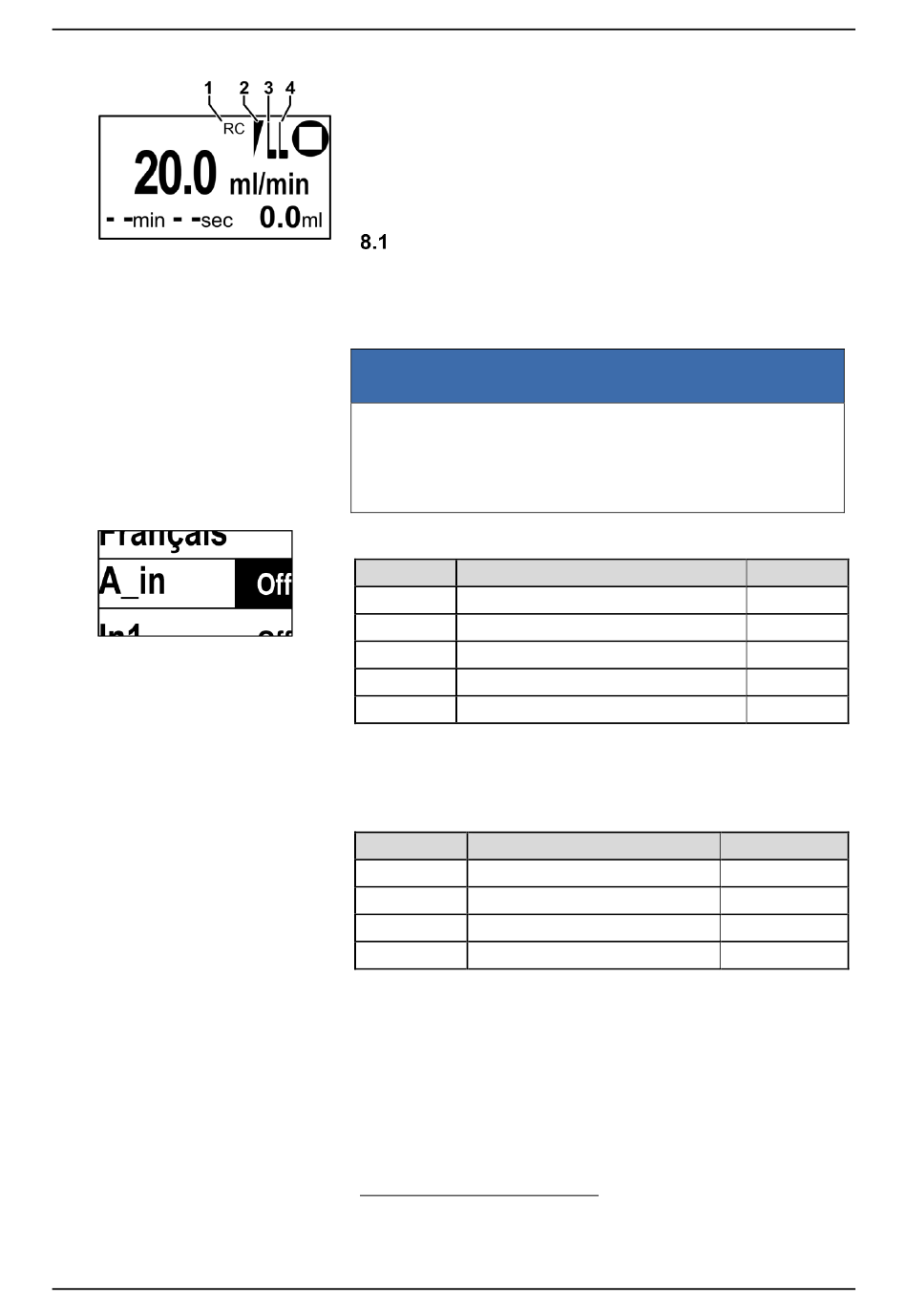

Fig. 54: Affichage principal RC
Activer l'entrée analogique
Fig. 55: Entrée analogique
KNF Flodos BA_SIMDOS02_FR_08_166268.docx Traduction du mode d'emploi original en langue française
L'activation du contrôle externe est affichée avec le symbole
« RC » (1) sur l'affichage principal de l'afficheur (voir Fig. 54).
De même, en fonction des entrées activées, les symboles pour
l'entrée analogique (2), l'entrée numérique 1 (3) et l'entrée numé-
rique 2 (4) sont affichés.
Entrée analogique contrôle externe
L'entrée analogique permet le contrôle externe du débit de la
pompe (voir Tab. 26).
L'entrée analogique peut être activée seulement en mode de
véhiculage [ml/min].
REMARQUE
En cas d'entrée analogique active:
➢ la pompe peut être démarrée seulement si un signal ana-
logique valide est présent
➢ le compteur de temps est désactivé
➢ l'entrée manuelle du volume de débit est désactivée
Signaux de commande
Saisie
Signification
Off
Entrée analogique non active
0-5 V
Commande de tension [V]
0-10 V
Commande de tension [V]
7
4-20 mA
Commande de courant [mA]
0-20 mA
Commande de courant [mA]
Tab. 24: Options entrée analogique
Seuil de mise en marche et d'arrêt
Pour obtenir des critères de commutation univoques, une hysté-
rèse de commutation est implémentée.
Saisie
Seuil de mise en marche
0 – 5 V
0,05V
0 – 10 V
0,1V
4 – 20 mA
4.16 mA
0 – 20 mA
0,2 mA
Tab. 25: Seuil de mise en marche et d'arrêt
7
Si l'entrée est sous 2 mA, la pompe va en mode d'alarme, l'alarme se
réinitialise automatiquement dès que l'entrée est au-dessus de 2 mA.
Version RC (contrôle externe)
Signal
0,05 – 5
0,1 – 10
4.16 – 20
0,2 - 20
Seuil d'arrêt
0,04V
0,09V
4.08 mA
0,18mA
- -
53
