Montage et première mise en service
Composants raccordés
Pompes spécifiques au client
(PL, PML)
1
Tubulure
2
Anneau de serrage
3
Tubulures de tuyau
4
Tuyau
36
Raccorder le système hydraulique
Raccorder à la pompe uniquement des composants conçus
pour les données hydrauliques de la pompe (voir le chapitre 3).
Tuyaux
Utilisez uniquement des tuyaux conçus pour la pression de
service maximale admissible de la pompe (voir la sec-
tion 3.10).
Utilisez uniquement des tuyaux offrant une résistance chi-
mique suffisante aux liquides à véhiculer.
Les variantes de raccords décrites ci-dessous s'appliquent aux
produits standard. Pour les projets spécifiques au client (PML
ou PL) les raccords peuvent varier.
Un marquage sur la tête de pompe indique le sens du débit.
FEM 1.02 – Connexion à visser avec filetage intérieur

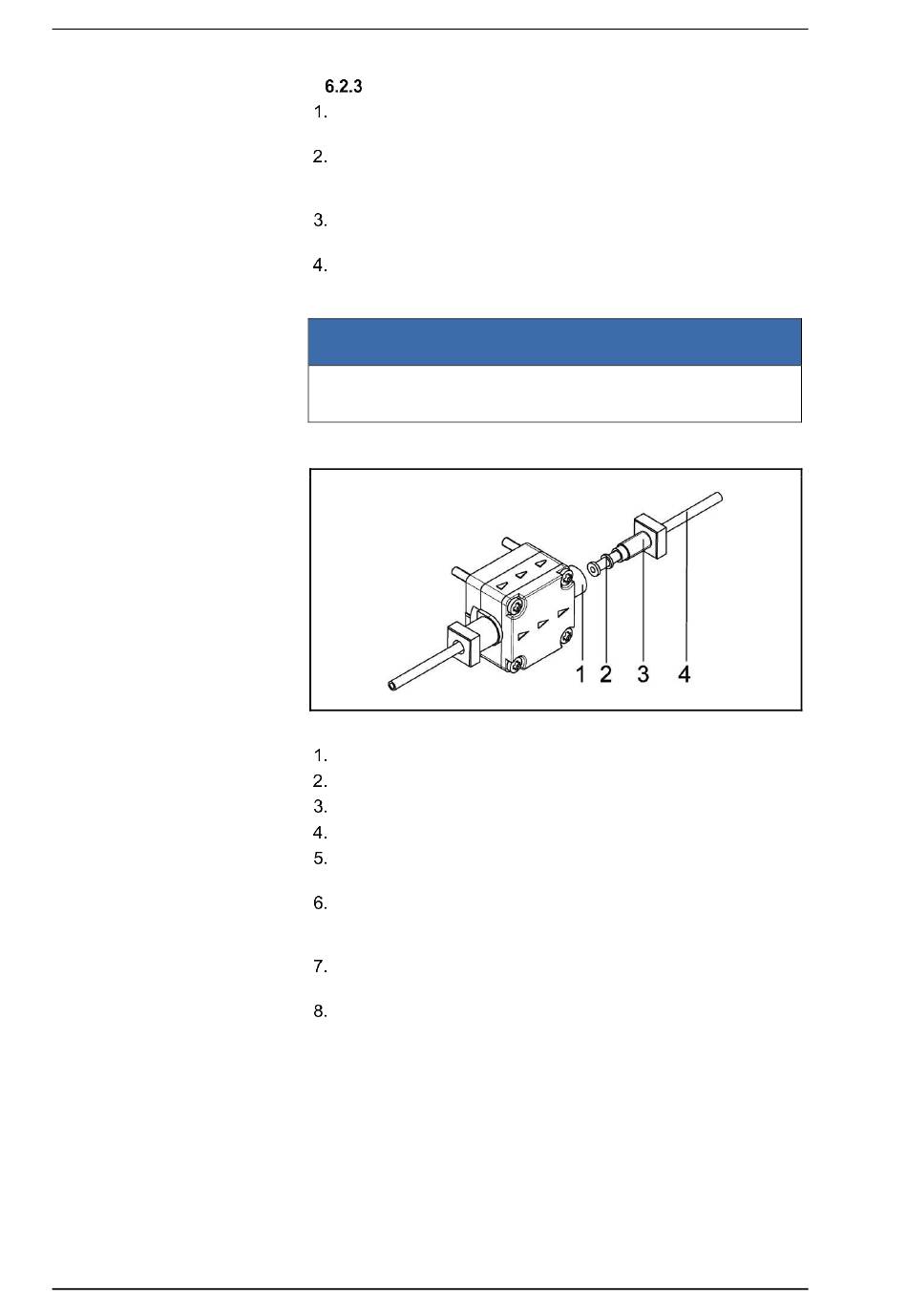

Fig. 17: Raccordement de tuyau UNF 1/4"-28
Enlever le bouchon de protection
Pousser l'anneau de serrage (2) sur le tuyau à bord relevé
Pousser la tubulure de tuyau (4) sur le tuyau à bord relevé
Visser la tubulure de tuyau (4) dans la tubulure (1)
Serrer à la main la tubulure de tuyau (4) et si nécessaire la
resserrer un peu
Raccorder les tuyaux d'aspiration et de refoulement
(recommandation: raccordement bridé UNF 1/4"-28 avec tuyau
1/8", voir liste d'accessoires section 13.2)
Vérifier que les tuyaux (1) et les jonctions (tubulures/tuyaux)
sont correctement et solidement raccordés.
Vérifier l'étanchéité de l'installation (voir la section 10.5)
KNF Flodos BA_SIMDOS02_FR_08_166268.docx Traduction du mode d'emploi original en langue française
Mode d'emploi SIMDOS 02 FR
