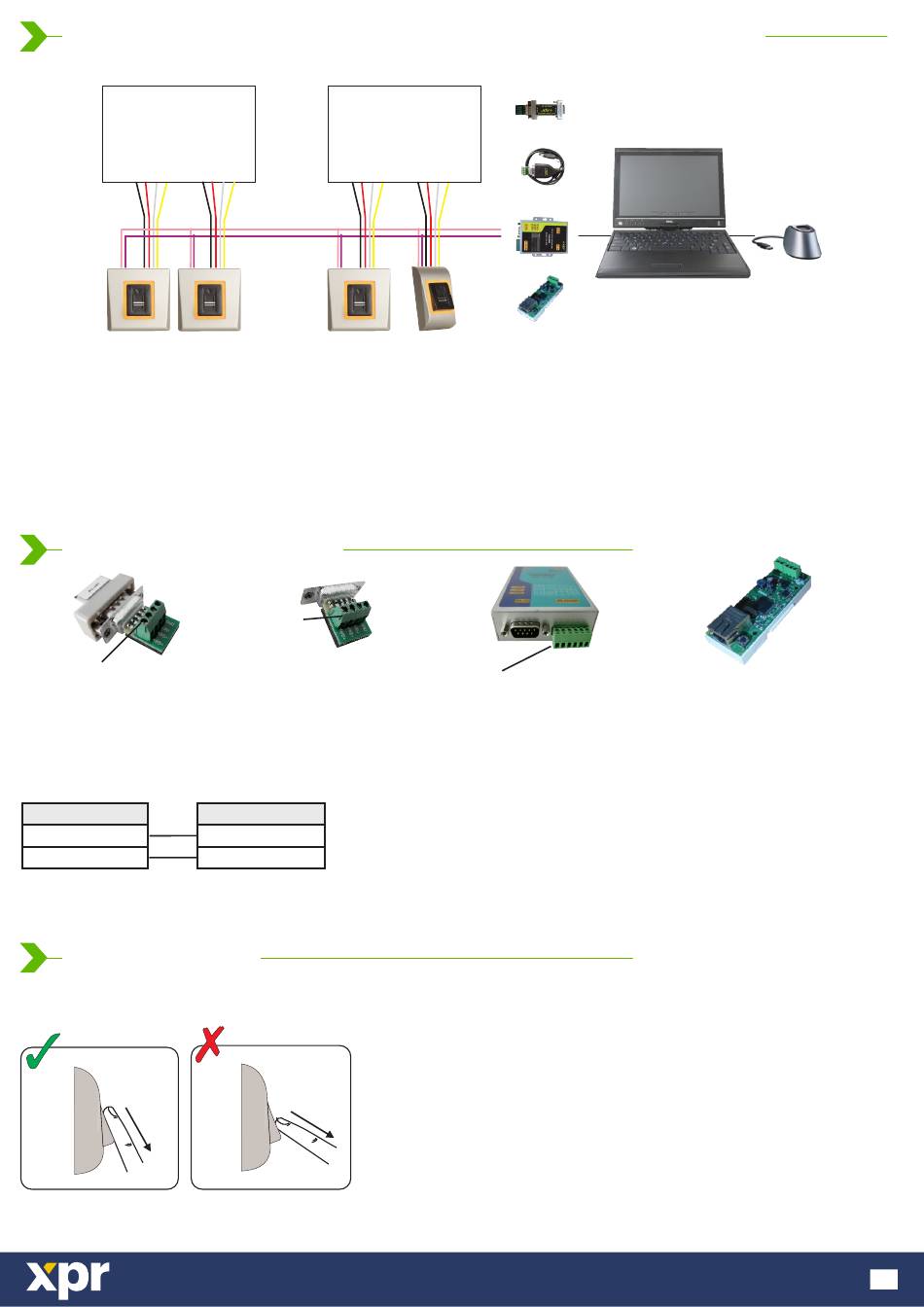

CONNECTER LES LECTEURS BIOMÉTRIQUES SUR UN CONTRÔLEUR TIERS
CONTRÔLEUR TIERS
- + D0 D1
Branchez les lignes D0, D1, Gnd et +12V au contrôleur tiers.
Reliez la ligne RS485 (A, B) au convertisseur. Branchez le convertisseur sur le PC.
L'enrôlement des empreintes digitales s'effectue depuis le logiciel PC. La connexion entre les lecteurs biométriques et le PC doit
être établie.
Les lecteurs biométriques communiquent entre eux via une connexion RS485 et avec le logiciel PC via un convertisseur.
La ligne RS485 doit être configurée en cascade, et non en étoile. Assurez-vous que les tronçons de la dorsale RS485 sont aussi
courts que possible.
Un seul convertisseur par installation est nécessaire, et non pas par lecteur.
DESCRIPTION DES ADAPTATEURS
PIN 1
CNV100
Convertisseur RS485 en RS232
N'exige aucune installation
Lecteur Biométrique
RS 485 A
RS 485 B
ENREGISTREMENT
CONTRÔLEUR TIERS
- + D0 D1
- + D0 D1
RS485 A
RS485 B
PIN 1
CNV200
Convertisseur RS485 en USB
Doit être installé en tant que
périphérique série USB (voir
le manuel du CNV200).
Convertisseur
PIN 1 (RS 485 +)
PIN 2 (RS 485 -)
CNV100
- + D0 D1
CNV200
A
B
CNV300
CNV1000
PIN 1
CNV300
Convertisseur RS485 en TCP/IP
Pas d'installation. L'adresse IP est
définie via le navigateur Internet
(voir le manuel du CNV300).
Suivez les instructions ci-dessous pour la prise correcte des empreintes
digitales.
En commençant depuis l'articulation du premier doigt, placez le doigt
sélectionné sur le capteur à défilement et déplacez-le régulièrement vers
lui-même en un mouvement régulier.
Résultat :
Pour un défilement valide : La LED d'état tricolore devient verte + bip sonore
OK (bip court + long)
Pour un défilement invalide ou mal lu : La LED d'état tricolore devient rouge
+ bip sonore d'erreur (3 bips courts)
Lecteur de table USB
Logiciel BIOMANAGER
CNV1000
Convertisseur RS485 en TCP/IP
Pas d'installation. L'adresse IP est
définie via le navigateur Internet
BIOE
optional
6
