2.10.1 installation de la bouteille de gaz

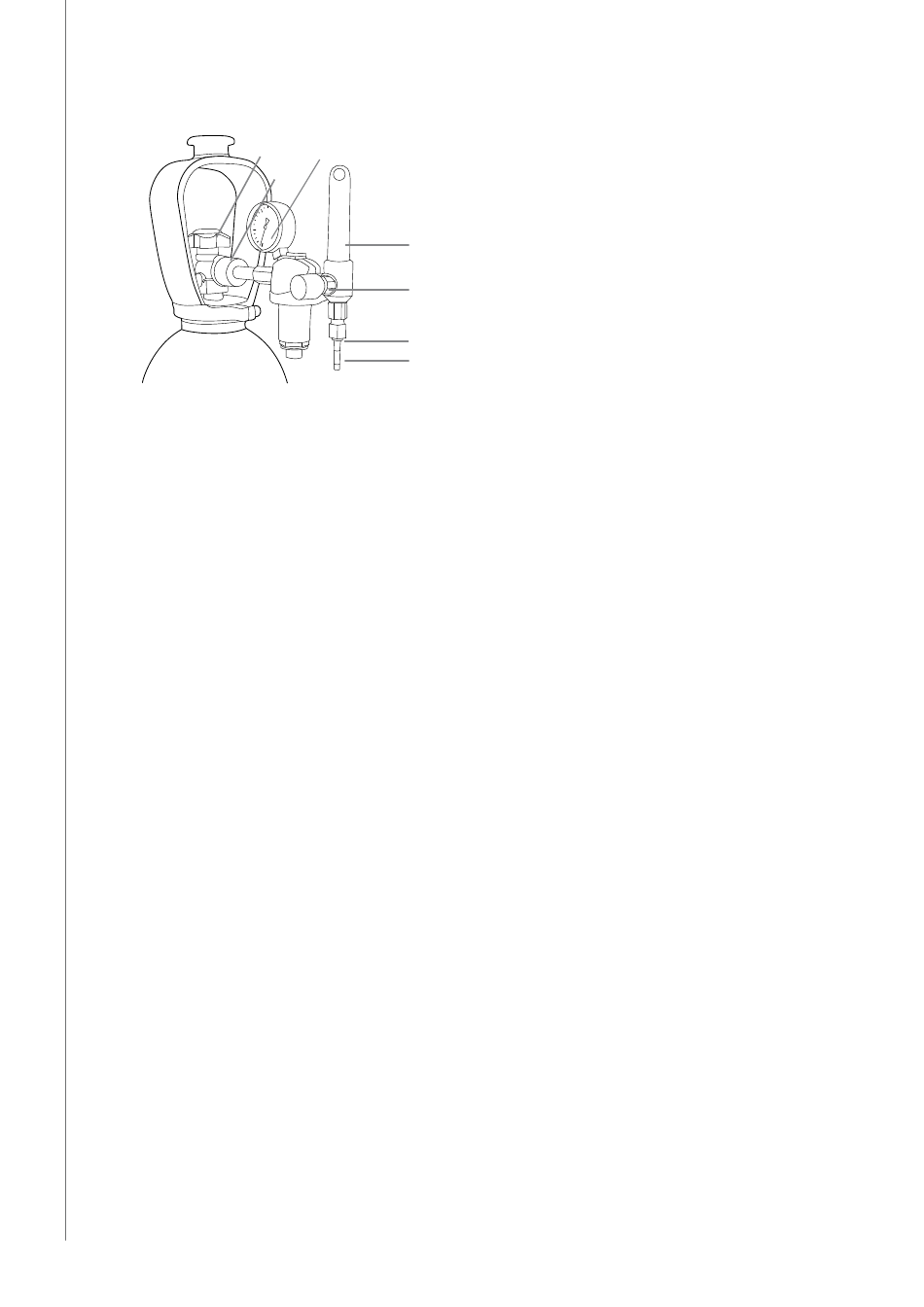

Pièces du débilitre
A.
Valve de la bouteille de gaz
B.
Vis de réglage de la pression
C.
Ecrou de raccordement de connexion
D.
Embout
E.
Écrou
F.
Débilitre
G.
Indicateur de la pression du gaz
REMARQUE !
mur ou sur un chariot. N'oubliez pas de fermer la valve de la bouteille après utilisation.
Les instructions d'installation suivantes sont valables pour la plupart des types de débilitres:
1.
Mettez-vous de côté et ouvrez un court instant la valve de la bouteille (A) pour évacuer les
éventuelles impuretés qui pourraient se trouver à l'intérieur.
2.
Tournez la vis de réglage de la pression (B) de manière à ne sentir aucune pression du ressort
FR
(la vis doit tourner librement).
3.
Fermez la vanne, s'il en existe une sur le débilitre que vous utilisez.
4.
Raccordez le débilitre à la bouteille et resserrez l'écrou de connexion (C) avec une clé à vis.
5.
Insérez l'embout (D) et montez l'écrou (E) sur le tuyau de gaz et resserrez avec le collier de
serrage.
6.
Raccordez le tuyau au débilitre et l'autre extrêmité au raccord du dévidoir. Resserrez l'écrou.
7.
Ouvrez la soupape de la bouteille doucement. La jauge de pression de la bouteille de gaz (F)
affiche la pression de la bouteille. Attention! N'utilisez pas le contenu entier de la bouteille.
La bouteille est remplie lorsque le niveau de pression atteint 2 bars.
8.
Ouvrez la valve s'il y en a une sur le débilitre.
9.
Tournez la vis de réglage (B) jusqu'à ce que l'indicateur de pression du gaz (G) affiche le débit
requis (ou la pression). Lors du réglage du débit, la source doit être sous tension et on doit
appuyer simultanément sur la gâchette de la torche.
Fermez le robinet de la bouteille après avoir terminé le soudage. Lorsque l'appareil n'est pas utilisé
pendant un long moment, desserrez la vis régulatrice de pression.
8
Master, MasterTig, MasterCool 10
A
F
C
Fixer obligatoirement la bouteille dans un support spécial en position verticale sur le
G
B
E
D
