A
B
Légende:
1
connecteur M8
2
étiquette adhésive
3
câble 24 AWG 2 conducteurs isolé avec caoutchouc silicone
4
Connecteur M8 Fe moulé

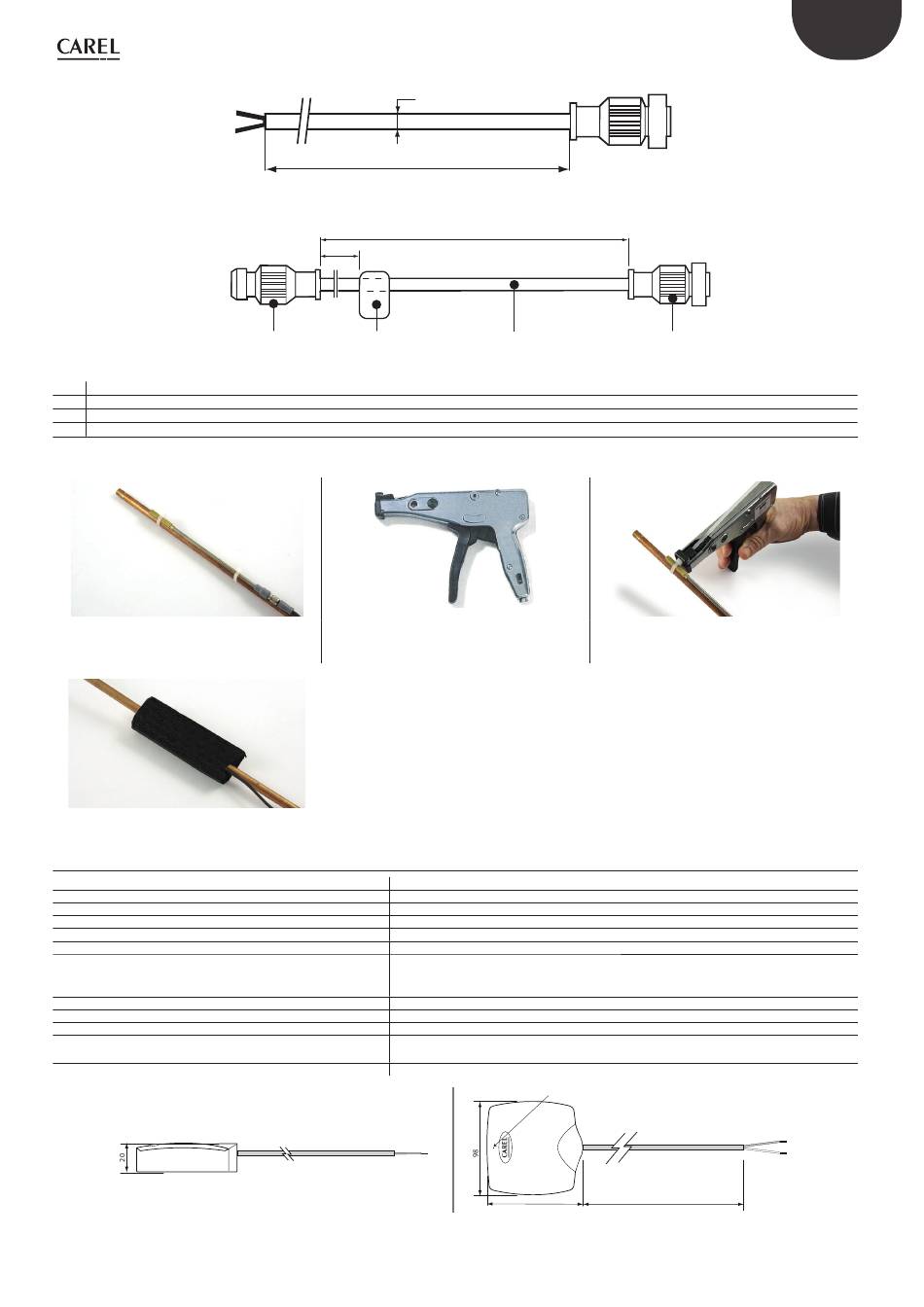

Instructions de montage des capteurs NTC*LT en utilisant la pince pour colliers de serrage équipée d'un dynamomètre
1) Positionner le capteur sur le tube, enrouler les
colliers de serrage et les fermer aux deux extrémités;
2.11 Modèles NTC*PS*
Conditions de stockage
Champ d'application
Connexions
Capteurs
Facteur de dissipation (dans l'air)
Constante therm. dans le temps (dans l'air)
Câble
Indice de protection élément sensible
Récipient
Classement selon la protection contre les décharges électriques
(élément sensible et câble)
Catégorie de résistance à la chaleur et au feu
Base magnétique
* = voir tableau des références présent dans le barème des prix
Ø 9
L
~50
2
1
2) ur la pince à collier de serrage équipée d'un dy-
namomètre (référence CM00000006) régler la force
de serrage 250N (position 6 de l'index de la pince);
4) Enrouler le câble électrique (deux tours) à la
base du capteur autour du tube;
5) Recouvrir le capteur d'isolant thermique sur au
moins 10 cm aux extrémités du bouchon et du
câble enroulé;
-50T105 °C
-50T105 °C dans l'air
Bornes nues et étamées, dimensions: 4 + 1 mm
NTC 10 kΩ + 1% à 25 °C Beta 3435
2 mW/°C
Env. / approx. 50 min. (V=1 m/s)
Bipolaire double gaine isolante, AWG22 en cuivre étamé avec résistance électrique < 73.9
Ω/km – Isolant: de type TPE spécifique à immersion dans l'eau sur gaine externe, PPcop, sur
conducteurs internes, Ø externe 3.30 +/- 0.10 mm
IP67
Santoprene Gris RAL 7032
Compatible utilisation alimentaire
Isolation principale pour 250 Vac
Retardateur de flamme
Fig.2.s
Fig.2.q
7000
3
Fig.2.r
3) Attraper le collier référence 1209874AXX avec
la pince et serrer jusqu'à ce que la pince coupe le
collier;
Percer en cas de fixation avec vis
105
13
"Passifs capteurs" +030220656 -
FRE
4
Tab. 2.k
CAREL code
L =*
rel. 2.10 - 02.03.2021
