Nibe VVM 320 Manuel D'installation page 24

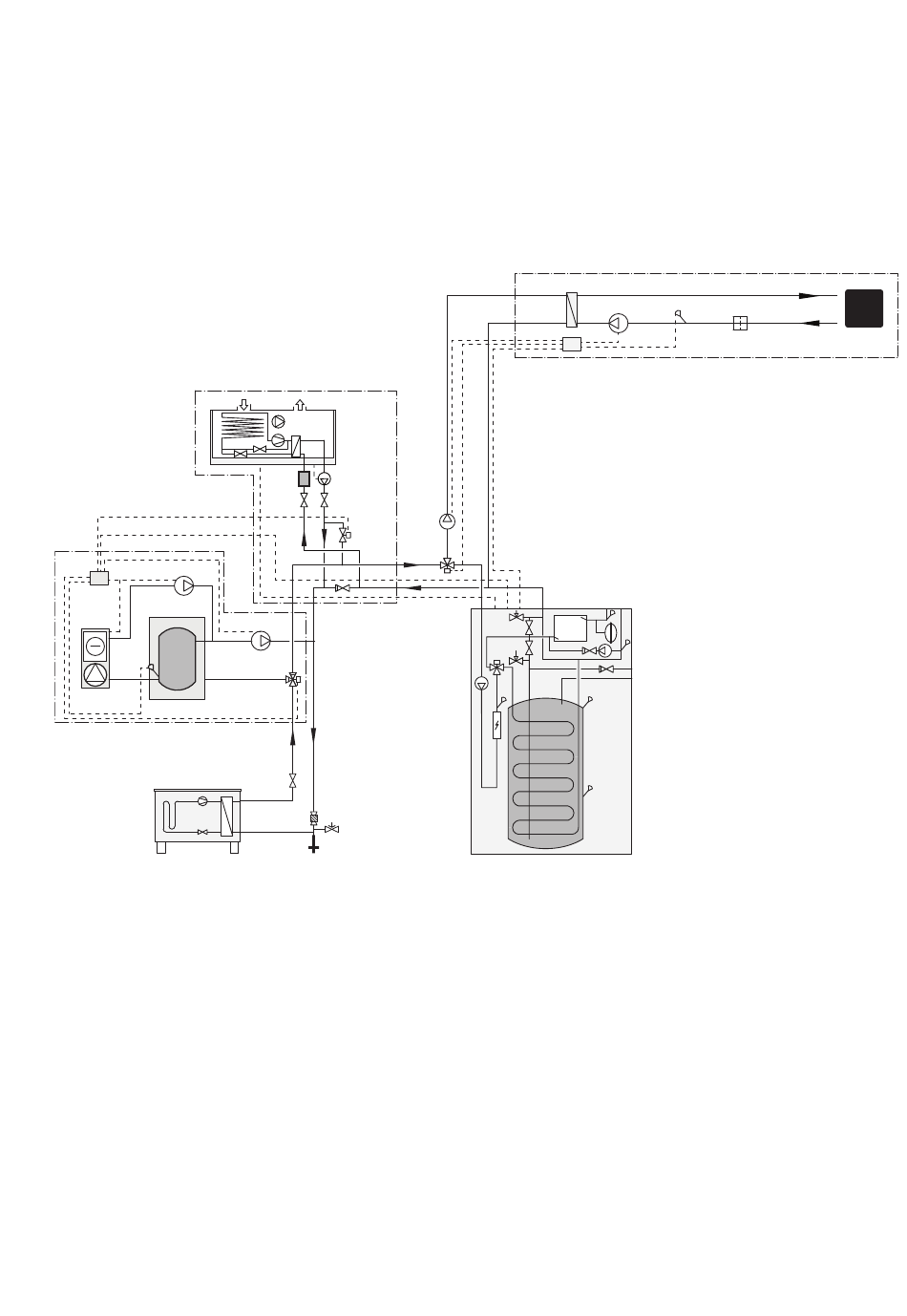

Connexion de F135, ACS 310 à une piscine
F135 raccordé dans le système air/eau avec un système de rafraîchissement 4 tubes. Le système de rafraîchissement
4 tubes doit dans cet exemple être raccordé entre la pompe à chaleur air/eau et F135. Si l'installation comprend
également une piscine, F135 doit être raccordé entre le système de rafraîchissement 4 tubes et la piscine. Les com-
mandes envoyées à F135 sont contrôlées par le module intérieur du système. La pompe et la vitesse du ventilateur
sont également contrôlées à partir du menu du module intérieur.
-EQ1
-AA25
-GP13
-CP10
-BT64
-EB101
24 Chapitre 4 | Branchements des tuyaux
-AZ10
-AZ10
-HQ1 -GP10
-QM42 -QM43
-QM44
-RM1
-GP12
-QN12
-QM40
-XL1
-QZ2
-FL10
-XL2
-QM1
-CL11
-EP5
-AA25
-CL11
-GP12
-CL11
-QN19
-XL8
-XL9
-EB15
-BT51
-GP9
-HQ4
NIBE VVM 320
POOL
