4.4. CHUTE DE TENSION À 10 A~
Position CONTINUITY (continuité)
Comment éffectuer la mesure?
ETAPE 1. Placer le commutateur rotatif sur la position CONTINUITY, appuyez sur la touche Vdrop (chute de tension).
L'écran suivant s'affiche.
ETAPE 2. Selectionnez les paramètres de test de la façon suivante :
Seuil de chute de tension.
- Utilisez la touche dU/S pour sélectionner le seuil approprié (reportez-vous au tableau du paragraphe 3.4 pour
connaître le seuil).
Valeur de la minuterie + option démarrage AUTO
- Reportez-vous aux instructions du paragraphe 4.2 étape 2.
ETAPE 3. Connectez les sondes de test à l'instrument et à l'appareil testé conformément à la figure suivante :
ETAPE 4. Appuyez sur la touche START/STOP pour commencer la mesure.
ETAPE 5. Laissez le temps défini s'écouler ou appuyez sur la touche START/STOP de nouveau pour arrêter la mesure.
ETAPE 6. Sauvegardez le résultat affiché pour des besoins de documentation (reportez-vous aux instructions du
paragraphe 5.2 pour la sauvegarde du résultat affiché).
REMARQUE !
Les résultats de test peuvent être affectés par des impédances d'autres circuits connectés en parallèle avec l'appareil
testé ou par des courants transitoires.

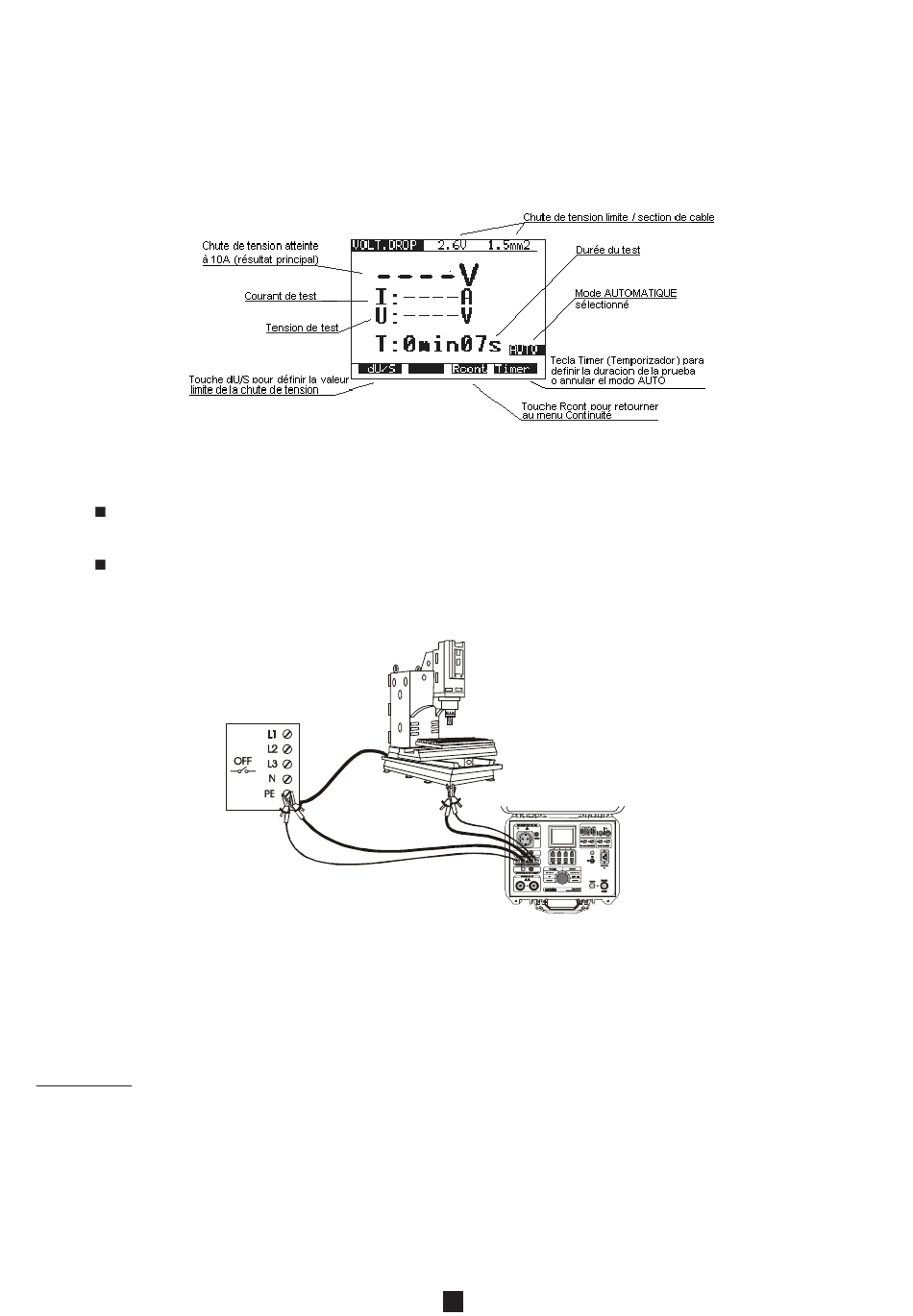

Fig. 18. Menu principal en fonction Chute de tension
Fig. 19. Connexion des cordons de test
