Pièces Générales
Installation intérieure
1
2
4
3
7
8
9

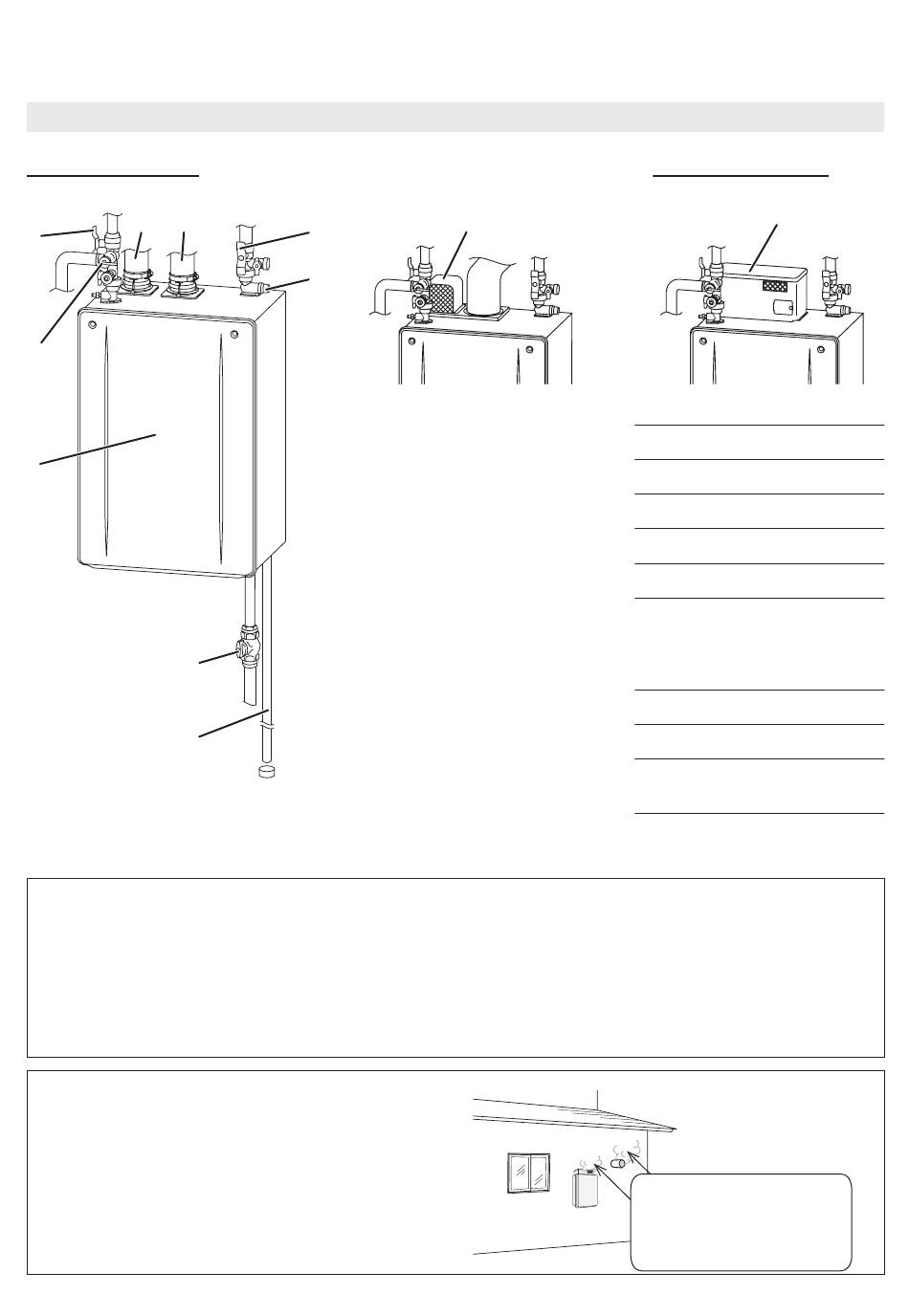

L'illustration ci-dessus montre un exemple d'installation.
La configuration exacte de l'installation peut être légèrement différente.
Le chauffe-eau à gaz sans cuve à condensation évacue les eaux condensées.
Lorsque la chaleur du gaz d'échappement est recueillie dans le corps de chauffe secondaire, la condensation
se produit à partir de l'humidité dans le gaz d'échappement et l'eau en résultant est évacuée par la conduite
de vidange (environ 7.5 L par heure (2 gallons par heure) (GPH) maximum). Il ne s'agit pas d'une fuite.
Ne bouchez ni n'obstruez la conduite de récupération des fluides car cette eau condensée doit toujours
pouvoir s'écouler librement.
Remarque : Le condensat évacué est acide avec un pH d'environ 2 à 3.
Le code local peut exiger l'utilisation d'un neutraliseur de condensat avant l'évacuation.
The condensing tankless gas Water Heater tends to
emit white steam.
Après que le gaz d'échappement passe par le corps
de chauffe secondaire, la basse température et la
haute teneur en humidité ont tendance à produire de
la vapeur à la borne de sortie de ventilation.
Ceci est normal.
Chauffe-eau
Trousse de conversion Flex Vent 2 po
5
6
Installation extérieure
Couvercle de ventilation extérieure
1. Tuyau d'entrée
2. Tuyau d'échappement
3. Soupape de sûreté de la pression
4. Robinet d'eau chaude
5. Soupape de distribution en eau
6. Soupape de vidange de l'eau
(avec filtre à eau)
À l'intérieur de l'entrée d'eau)
(Voir page 17)
7. Cache avant
8. Soupape de distribution en gaz
9. Tuyau de vidange
Evacue les eaux condensées.
Pendant la combustion,
de la vapeur blanche peut
souvent être visible.
Ceci est tout à fait normal.
