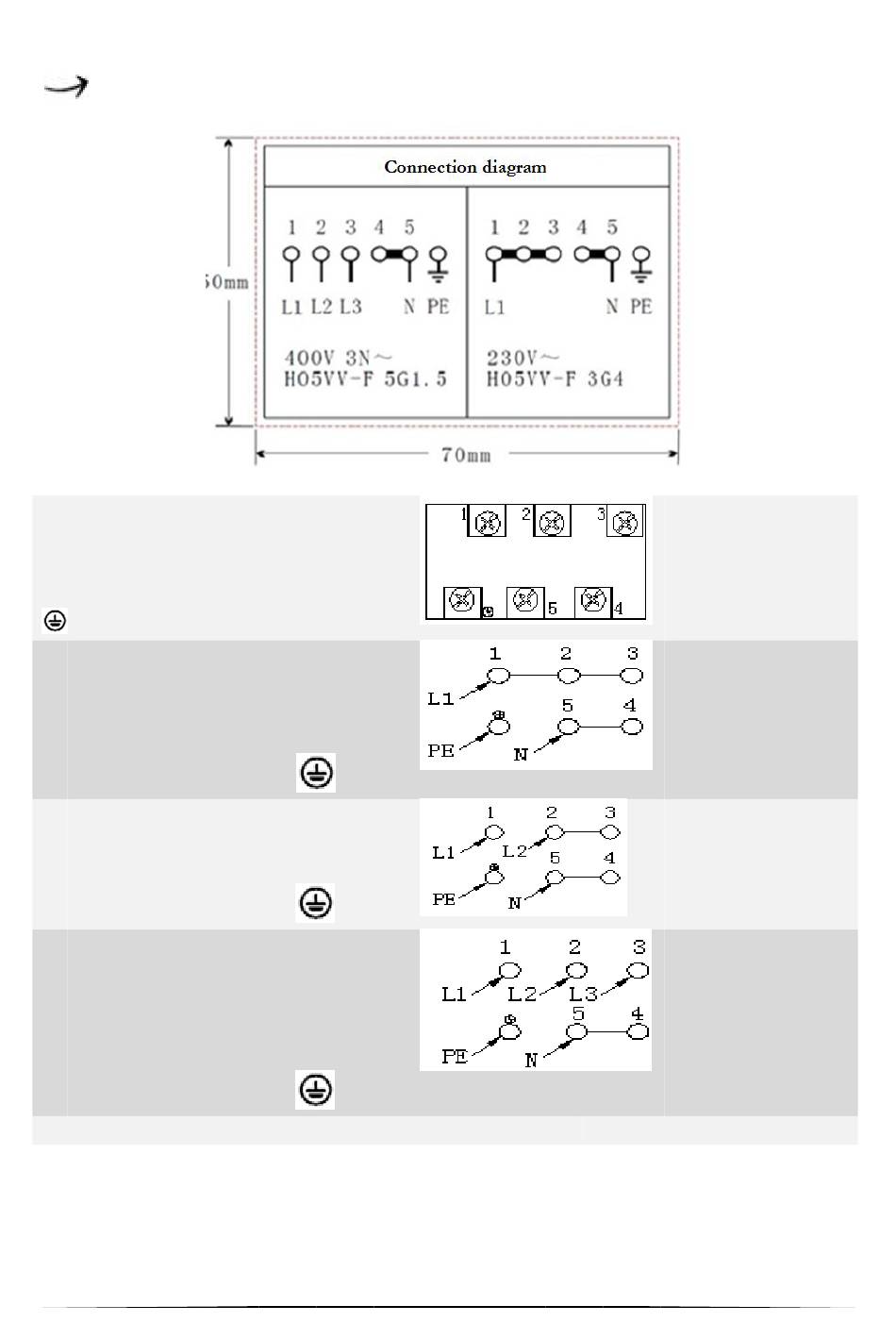

Schéma de raccordement
La tension des éléments chauffants
est de 230V.
Tout type de connexion : le fil de
sécurité doit être connecté à la borne
PE.
1 Pour une alimentation
monophasée de 230 V mise à la
terre, les ponts relient les bornes
1-2-3 et les bornes 4-5
La terre de protection
2 Pour une alimentation biphasée
de 400/230V, les ponts relient
les bornes 2-3 et les bornes 4-5
La terre de protection
3 Pour une alimentation triphasée
de 400-230V, les ponts relient les
bornes 4-5, les phases en
succession 1,2 et 3, le neutre à 4-
5
La terre de protection
L1=R, L2=S, L3=T
1. Vérifiez à ce que les données techniques de votre approvisionnement en énergie
respectent les valeurs sur la plaque signalétique.
2. Votre circuit interne doit être équipé d'un disjoncteur automatique.
N= Terre
53
Le type du câble
de raccordement
recommandé.
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
PE= La borne de terre
