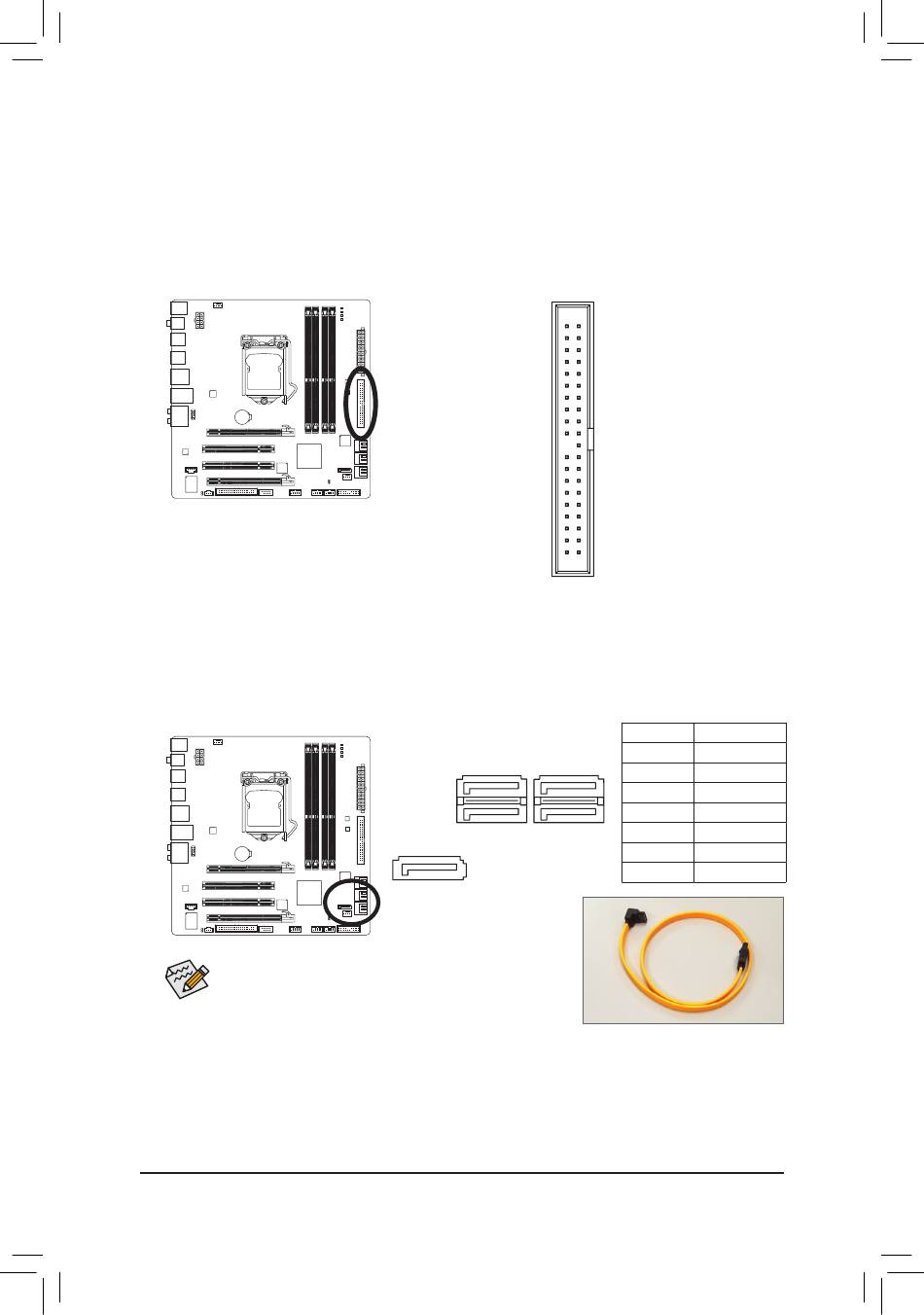

6) IDE (Connecteur IDE)
Le connecteur IDE prend en charge jusqu'à deux périphériques IDE, comme des disques durs et des
disques optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le connecteur. Si
vous souhaitez connecteur deux périphériques IDE, souvenez-vous de placer les cavaliers et le câblage
en fonction du rôle des périphériques IDE (par exemple, maître ou esclave). (pour des informations sur
la configuration des paramètres maître/esclave pour les périphériques IDE, lisez les instructions des
fabricants des périphériques.)
7) SATA2_0/1/2/3/4 (Connecteurs SATA 3Gb/s, contrôlé par une puce P55, Bleu)
Les connecteurs SATA sont conformes à la norme SATA 3 Gb/s et sont compatibles avec la norme SATA
1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. La puce P55 prend en
charge RAID 0, RAID 1, RAID 5 et RAID 10. Référez-vous au chapitre 5, "Configuration de disque(s)
dur(s) SATA" pour des instructions sur la configuration d'une matrice de disques RAID.
• U ne configuration RAID 0 ou RAID 1 nécessite au moins
deux disques durs. Si vous prévoyez d'utiliser plus de
deux disques durs, le nombre total de disques durs doit
être un chiffre paire.
• U ne configuration RAID 5 nécessite au moins trois
disques durs. (il n'est pas nécessaire que le nombre total
de disques durs soit un chiffre pair.)
• U ne configuration RAID 10 nécessite au moins quatre
disques durs et le nombre total de disques durs doit être
un chiffre pair.
Installation matérielle
40
2
SATA2_3
SATA2_1
7
7
SATA2_2
SATA2_0
SATA2_4
7
1
- 18 -
39
1
Broche N°
Définition
1
MASSE
2
TXP
1
3
TXN
4
MASSE
1
5
RXN
6
RXP
7
MASSE
Veuillez raccorder l'extrémité en L du
câble SATA 3Gb/s à votre disque dur
SATA.
