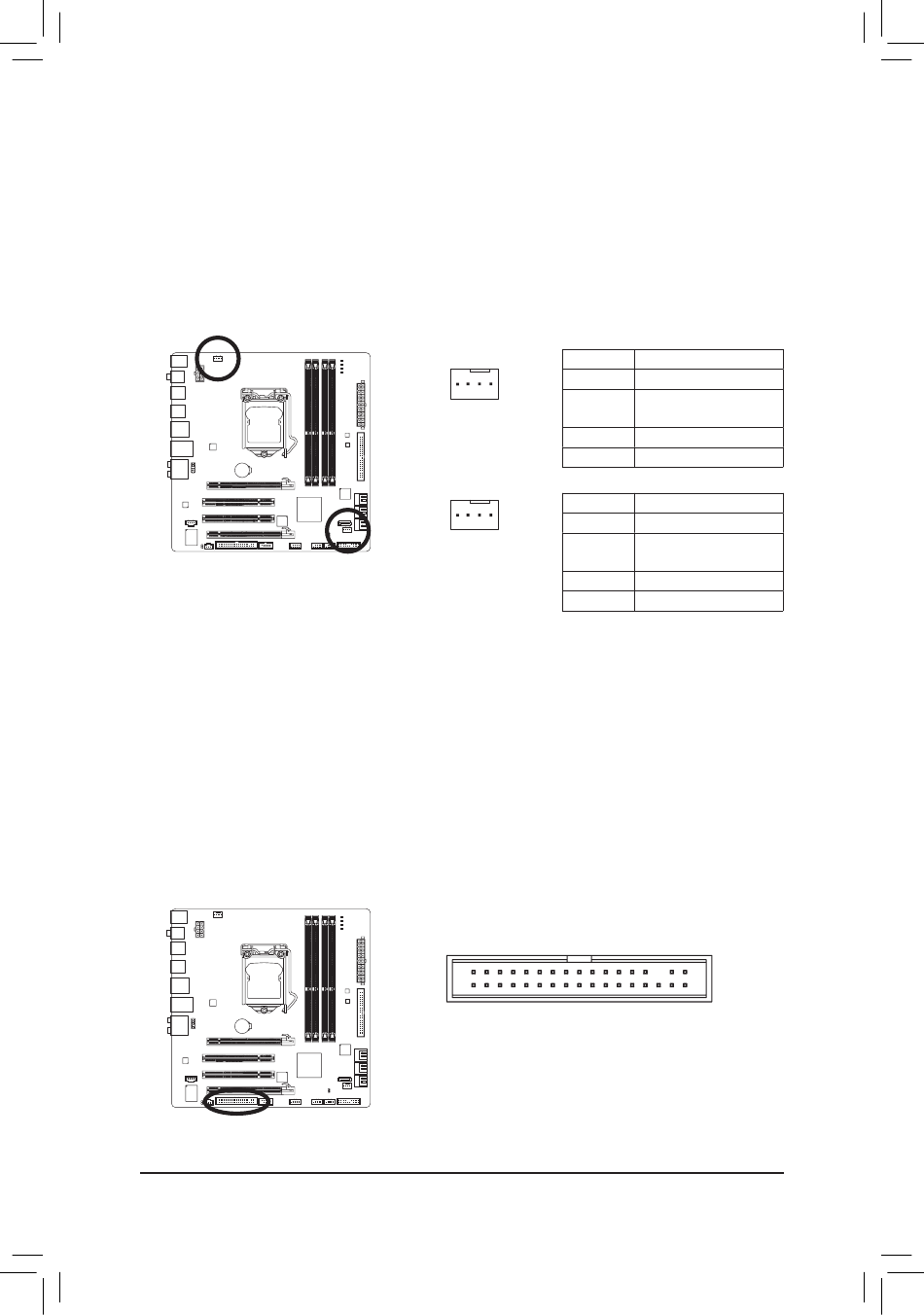

3/4) CPU_FAN/SYS_FAN (En-têtes de Ventilateurs)
La carte mère possède une embase de ventilateur d'unité centrale à 4 broches (CPU_FAN) et des
embases de ventilateur système à 4 broches (SYS_FAN). La plupart des embases des ventilateurs
possèdent une conception d'insertion à sécurité intégrée. Lors de la connection d'un câble de
ventilateur, assurez-vous de le connecter dans l'orientation correcte (le fil noir du connecteur est le fil
de mise à la masse). La carte mère prend en charge la commande de vitesse du ventilateur de l'unité
centrale, ce qui nécessite d'utiliser un ventilateur d'unité centrale avec une conception à commande de
vitesse du ventilateur. Pour une dissipation de chaleur optimale, il est conseillé d'installer un ventilateur
système à l'intérieur du châssis.
• V eillez à connecter les câbles de ventilateur aux en-têtes de ventilateurs pour éviter à votre
unité centrale et au système de surchauffer. Une surchauffe risque d'endommager l'unité
centrale ou le système peut tomber en panne.
• C es en-têtes de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne placez
pas de couvercle de cavalier sur les en-têtes.
5) FDD (connecteur du lecteur de disquettes)
Ce connecteur sert à connecter un lecteur de disquettes. Les types de lecteurs de disquette pris en
charge sont les suivants :
360 KB, 720 KB, 1,2 MB, 1,44 MB et 2,88 MB. Avant de connecter un lecteur de disquette, assurez-
vous de localiser la broche 1 du connecteur et le câble du lecteur de disquette. La broche 1 du câble
est de façon typique désigné par une bande de couleur différente. Pour acheter le câble de lecteur de
disquette optionnel, veuillez prendre contact avec votre détaillant.
CPU_FAN:
Broche N°
1
1
2
CPU_FAN
3
4
SYS_FAN:
Broche N°
1
1
2
SYS_FAN
3
4
33
34
- 17 -
Définition
MASSE
+12V / Commande de
vitesse
Capteur
Commande de vitesse
Définition
MASSE
+12V / Commande de
vitesse
Capteur
Réservé
1
2
Installation matérielle
