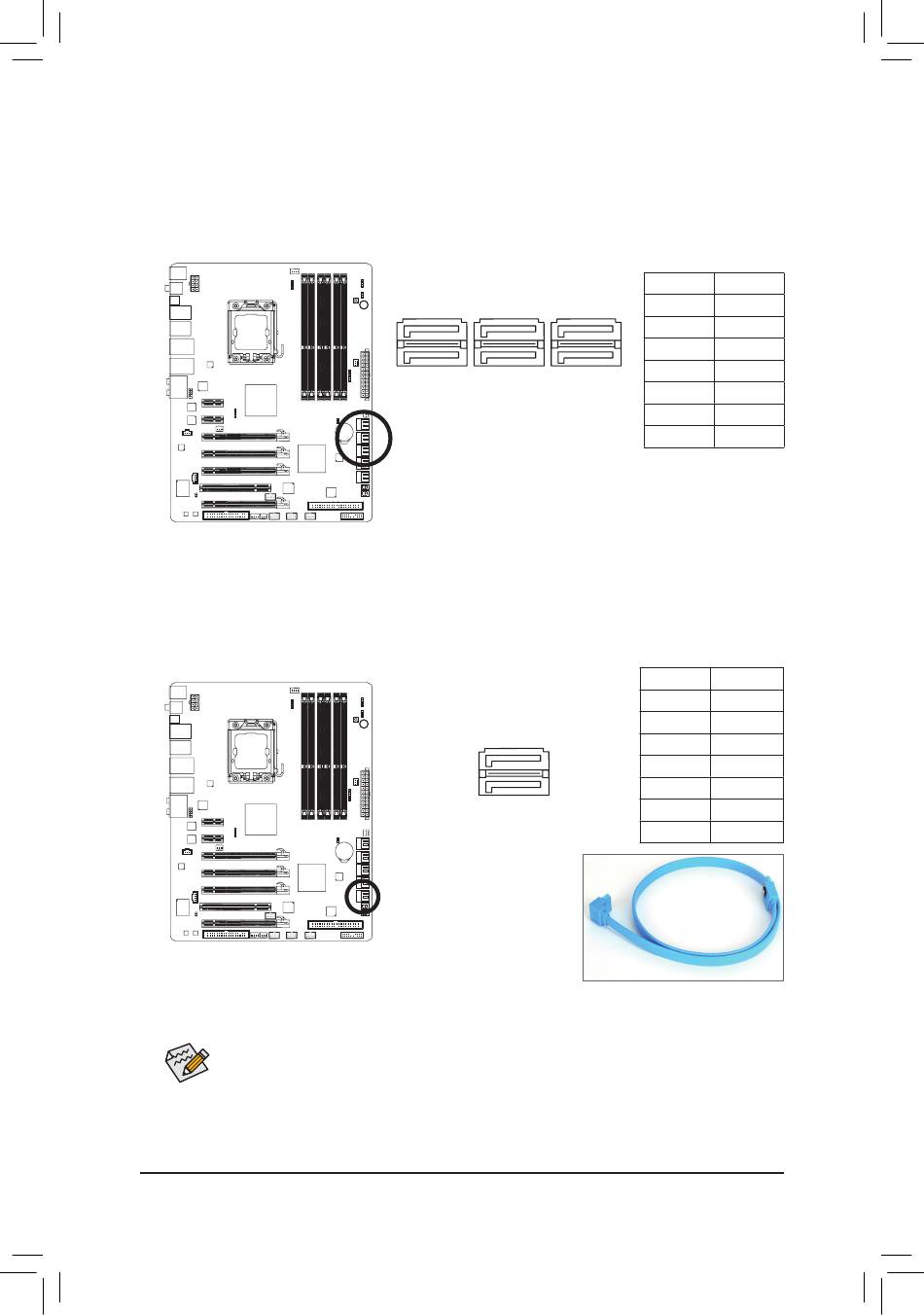

9) SATA2_0/1/2/3/4/5 (Connecteurs SATA 3Gb/s, Contrôlé par une ICH10R)
Les connecteurs SATA sont conformes à la norme SATA 3Go/s et sont compatibles avec la norme SATA
1,5Go/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur ICH10R
prend en charge les RAID 0, RAID 1, RAID 5, et RAID 10. Référez-vous au Chapitre 5, "Configurer les
disques durs SATA," pour des instructions sur la configuration d'une grappe RAID.
10) GSATA2_8/9 (Connecteur SATA 3Go/s, Contrôlé par une GIGABYTE SATA2)
Les connecteurs SATA sont conformes à la norme SATA 3Go/s et sont compatibles avec la norme
SATA 1,5Go/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur
GIGABYTE SATA2 prend en charge RAID 0, RAID 1 et JBOD. Référez-vous au chapitre 5,
"Configuration de disque(s) dur(s) SATA" pour des instructions sur la configuration d'une matrice de
disques RAID.
Une configuration RAID 0 ou RAID 1 nécessite au moins deux disques durs. Si vous prévoyez
•
d'utiliser plus de deux disques durs, le nombre total de disques durs doit être un chiffre paire.
Une configuration RAID 5 nécessite au moins trois disques durs. (il n'est pas nécessaire que
•
le nombre total de disques durs soit un chiffre pair.)
Une configuration RAID 10 nécessite au moins quatre disques durs et le nombre total de
•
disques durs doit être un chiffre pair.
SATA2_5
SATA2_3
7
7
SATA2_4
SATA2_2
GSATA2_9
7
1
7
1
GSATA2_8
- 23 -
23 - -
Broche N.
Définition
1
MASSE
SATA2_1
2
TXP
1
3
TXN
1
4
MASSE
SATA2_0
5
RXN
6
RXP
7
MASSE
Broche N.
Définition
1
MASSE
2
TXP
3
TXN
4
MASSE
5
RXN
6
RXP
7
MASSE
Veuillez raccorder l'extrémité en L du
câble SATA à votre disque dur SATA.
Installation matérielle
