Sonde d'ambiance

VVM 320 est fourni avec une sonde d'ambiance (BT50).
La sonde d'ambiance assure plusieurs fonctions :
Elle indique la température ambiante actuelle sur
1.
l'écran de VVM 320.
Permet de changer la température ambiante en °C.
2.
3. Elle permet de régler la température ambiante.
Installez la sonde à l'endroit où vous souhaitez régler la
température. Pour ce faire, privilégiez par exemple un
emplacement sur un mur intérieur dégagé dans une
entrée à environ 1,5 m du sol. Il est important que la
sonde puisse procéder correctement à la mesure de la
température ambiante appropriée. Évitez par conséquent
de la placer dans un recoin, entre des étagères, derrière
un rideau, au-dessus ou à proximité d'une source de
chaleur, dans un courant d'air ou directement à la lu-
mière du soleil. Évitez également de la placer près des
vannes thermostatiques de radiateurs.
Le module intérieur peut fonctionner sans sonde d'am-
biance. Toutefois, la température ambiante ne peut
s'afficher sur l'écran de VVM 320 que si la sonde est
installée. Raccordez la sonde d'ambiance à X6:3 et X6:4
sur la carte d'entrée (AA3).
Si la sonde doit assurer une fonction de régulation, celle-
ci est activée dans le menu 1.9.4.
Si vous utilisez la sonde d'ambiance dans une pièce
équipée d'un système de chauffage par le sol, elle
n'aura qu'une fonction indicative et ne permettra pas
de régler la température ambiante.
RG 05
Externe
BT50
ATTENTION!
Les changements de température dans le loge-
ment prennent du temps. Par exemple, un
chauffage au sol ne permet pas de sentir une
différence notable de la température des
pièces sur de courtes périodes de temps.
NIBE VVM 320
F1245
VVM 320
2
3
4
5

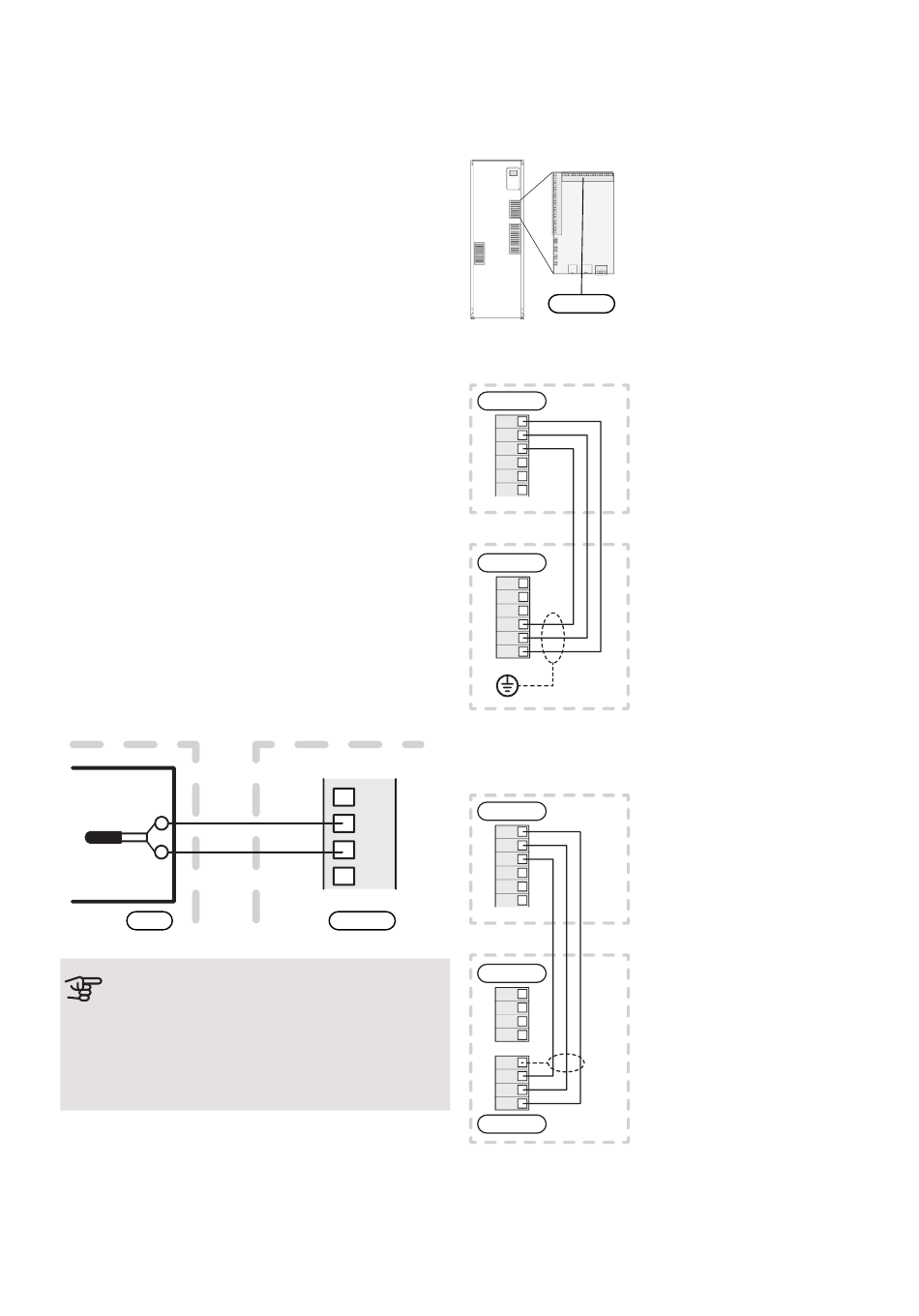

AA3-X6
COMMUNICATION
Si VVM 320 doit être raccordé à la pompe à chaleur, le
branchement est effectué aux borniers X4:13, X4:14 et
X4:15 sur la carte d'entrée (AA3).
AA3-X4
VVM 320 et F2040 / NIBE SPLIT HBS 05
VVM 320 Inomhusmodul
AA3-X4
A 15
B 14
GND 13
12
11
10
F2040 / HBS 05
AA23-X4
GND 6
B 5
A 4
GND 3
B 2
A 1
VVM 320 et F2120
Inomhusmodul VVM 320
AA3-X4
A 15
B 14
GND 13
12
11
10
F2120
AA2-X23
4
GND 3
B 2
A 1
4
GND 3
2
B
A 1
AA2-X22
Chapitre 5 | Branchements électriques 25
