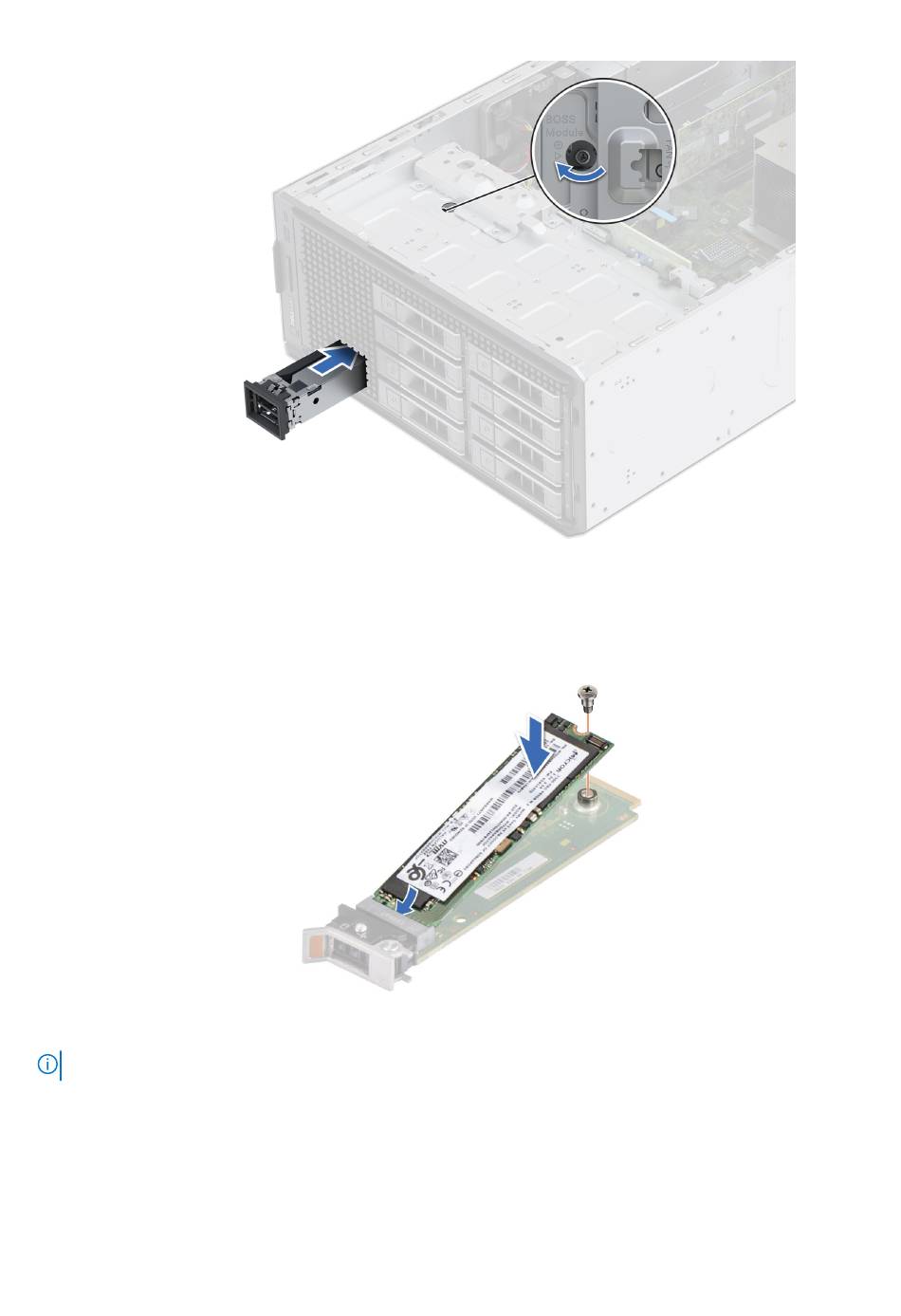

Figure 68. Installation du module BOSS S2
4. Alignez le disque SSD M.2 sur le support de la carte BOSS S2 en l'inclinant.
5. Insérez le disque SSD M.2 jusqu'à ce qu'il soit correctement installé dans le support de la carte BOSS S2.
6. À l'aide d'un tournevis cruciforme nº 1, serrez la vis M3x0,5x4,5 mm pour fixer le disque SSD M.2 sur le support de carte BOSS S2.
Figure 69. Installation du disque SSD M.2
REMARQUE :
Retirez la languette de remplissage du support de carte BOSS S2, le cas échéant.
7. Faites glisser le support de la carte BOSS S2 dans le logement du module BOSS S2.
8. Fermez le loquet de déverrouillage du support de la carte BOSS S2 pour maintenir le support en place.
Installation et retrait des composants du système
83
