3
Sélectionnez Coin 2.
4
Touchez la position du coin intérieur
pour définir la largeur de celle-ci.
Marquage d'un waypoint sur l'écran Radar
1
Depuis un écran radar ou le recouvrement radar,
sélectionnez une position.
2
Sélectionnez Nouveau waypoint.
Affichage d'une liste des menaces AIS
Depuis un écran radar ou le recouvrement radar, vous pouvez
afficher et personnaliser l'aspect d'une liste de menaces AIS.
Depuis un écran radar ou le recouvrement radar,
sélectionnez MENU > Autres navires > Liste AIS.
Affichage des navires AIS sur l'écran Radar
Le système AIS nécessite l'utilisation d'un périphérique AIS
externe et les signaux émis par le transpondeur actif des autres
navires.
Vous pouvez configurer la façon dont les navires apparaissent
sur l'écran Radar. Si un paramètre (à l'exception de Zoom
affichage AIS) est configuré pour un mode de radar, ce
paramètre s'applique à tous les autres modes de radar. Le
niveau de détails et les paramètres de cap prévu configurés
pour un mode de radar sont appliqués à tous les modes de
radar, y compris au recouvrement radar.
1
Depuis un écran radar ou le recouvrement radar,
sélectionnez MENU > Autres navires > Configuration
affichage AIS.
2
Sélectionnez une option :
• Pour indiquer à quelle distance de votre position les
navires AIS doivent apparaître, sélectionnez Port. dist.
AIS, puis sélectionnez une distance.
• Pour afficher les détails des navires AIS, sélectionnez
Détails > Afficher.
• Pour définir la durée du cap prévu pour les navires AIS,
sélectionnez Cap prévu et entrez la durée.
• Pour afficher les sillages des navires AIS, sélectionnez
Sillages, puis choisissez la longueur du tracé qui
apparaît.
VRM et EBL

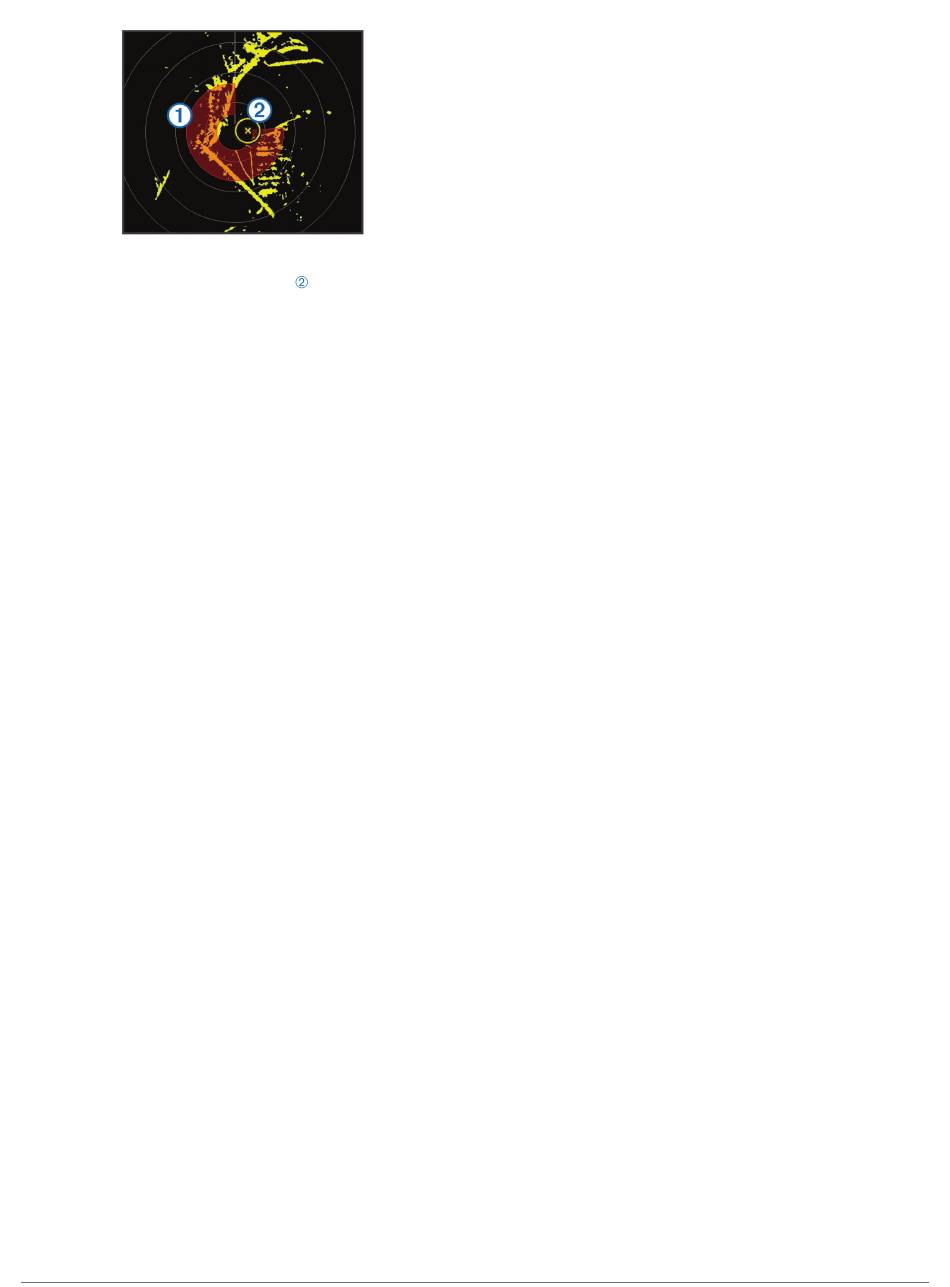

Le marqueur de distance variable (VRM) et la ligne de
relèvement électronique (EBL) mesurent la distance et le
relèvement entre votre bateau et un objet cible. Sur l'écran
Radar, le marqueur de distance variable apparaît sous la forme
d'un cercle centré sur la position actuelle de votre bateau tandis
que la ligne de relèvement électronique apparaît sous la forme
d'une ligne qui part de la position de votre bateau et croise le
marqueur de distance variable. Le point d'intersection
correspond à la cible du marqueur de distance variable et de la
ligne de relèvement électronique.
Radar
Affichage du marqueur de distance variable (VRM) et
de la ligne de relèvement électronique (EBL)
Le marqueur de distance variable et la ligne de relèvement
électronique configurés dans un mode sont appliqués aux
autres modes de radar.
REMARQUE : le marqueur de distance variable et la ligne de
relèvement électronique ne peuvent pas être changés en mode
Sentinelle.
Réglage du marqueur de distance variable (VRM) et
de la ligne de relèvement électronique (EBL)
Pour pouvoir régler le marqueur de distance variable (VRM) et
de la zone de garde
la ligne de relèvement électronique (EBL), vous devez afficher
ces éléments sur l'écran Radar
distance variable (VRM) et de la ligne de relèvement
électronique
Vous pouvez régler le diamètre du marqueur de distance
variable et l'angle de la ligne de relèvement électronique ; cette
action déplace le point d'intersection du diamètre du marqueur
de distance variable et de la ligne de relèvement électronique.
Le marqueur de distance variable et la ligne de relèvement
électronique configurés dans un mode sont appliqués à tous les
autres modes de radar.
1
2
3
Mesure de la portée et du relèvement d'un objet cible
Pour pouvoir régler le marqueur de distance variable (VRM) et
la ligne de relèvement électronique (EBL), vous devez afficher
ces éléments sur l'écran Radar
distance variable (VRM) et de la ligne de relèvement
électronique
1
2
Recouvrement radar
Lorsque vous connectez votre traceur à un radar marin Garmin
en option, vous pouvez utiliser le recouvrement radar pour
recouvrir les informations radar sur la carte de navigation ou de
pêche.
Le recouvrement radar superpose les informations radar sur la
carte de navigation ou de pêche. Les données apparaissent sur
le recouvrement radar en fonction du dernier mode de radar
(Croisière, Port, Offshore ou Sentinelle) utilisé et tous les
paramètres de configuration appliqués au recouvrement radar
sont également appliqués au dernier mode de radar utilisé. Par
exemple, si vous utilisez le mode Port avant de basculer en
recouvrement radar, le recouvrement radar affiche les données
de radar en mode Port. Si vous modifiez le paramètre de
sensibilité à l'aide du menu Recouvrement radar, ce même
paramètre en mode Port change automatiquement.
Recouvrement radar et alignement des données de
carte
Lorsque vous utilisez le recouvrement radar, le traceur aligne
les données du radar avec les données de carte en fonction du
cap du bateau, ce dernier étant basé par défaut sur les données
du gyrocompas magnétique connecté à l'aide d'un réseau
NMEA 0183 ou NMEA 2000. Si aucun gyrocompas n'est
disponible, le cap du bateau est basé sur les données de tracés
GPS.
Depuis un écran radar, sélectionnez MENU > Afficher VRM/
EBL.
(EBL)).
Depuis un écran du radar, sélectionnez une nouvelle position
pour le point d'intersection entre le marqueur de distance
variable et la ligne de relèvement électronique.
Sélectionnez Abandon VRM/EBL.
Sélectionnez Arrêter le panoramique.
(EBL)).
Depuis un écran radar, sélectionnez la position cible.
Sélectionnez Mesurer distance.
La portée et le relèvement de la position cible apparaissent
dans l'angle supérieur gauche de l'écran.
(Affichage du marqueur de
(Affichage du marqueur de
