6.3.2 Montage du cadre

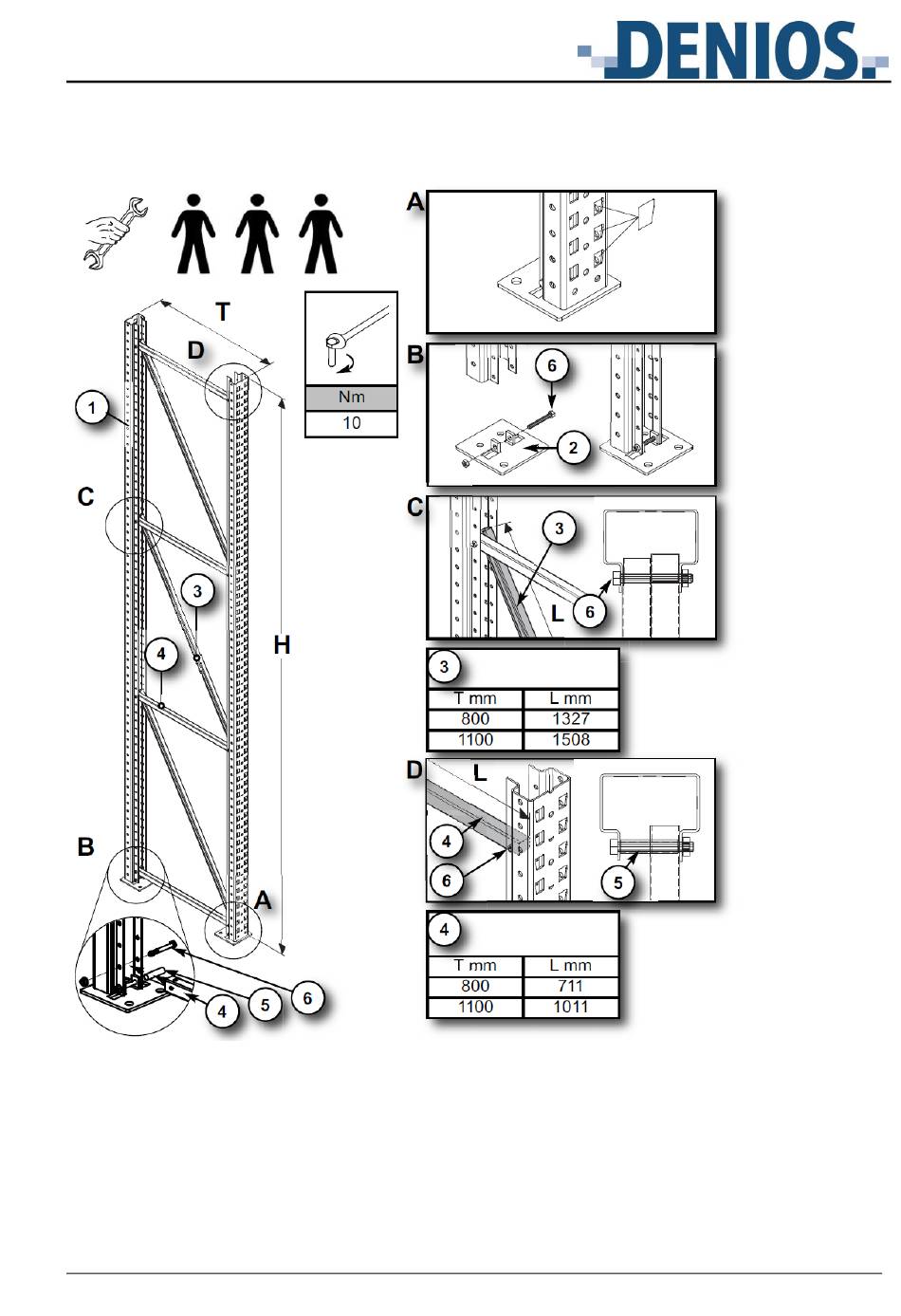

Les montants du cadre (1), les entretoises (3+4) et les plaques d'assise (2) sont fixés ensemble afin de
former un cadre. Les profilés stables des montants se présentent sous la forme de C rigides. Grâce au
vissage des entretoises (horizontales (4) et diagonales (3)) à intervalles réguliers (1 000 mm) sur les lèvres
de renfort des profilés des montants (1), on obtient un cadre de rayonnage solide et stable.
Des plaques d'assise stables assurent le déchargement des forces exercées par les supports dans les fon-
dations. Le vissage des entretoises aux montants du cadre est effectué au moyen de vis à six pans creux
M8 x 65 et d'écrous de blocage M8.
Les plaques d'assise sont vissées aux montants du cadre au moyen d'une vis à six pans creux M8 x 65
et d'écrou de sécurité M8 (vis fournies).
