MANUEL D'UTILISATION ET D'ENTRETIEN COMPACT 24
4 DESCRIPTION GÉNÉRALE
4.1 FONCTIONNEMENT
Cet appareil a été construit pour satisfaire pleinement les exigences de chauffage et de praticité. Des
composants de première qualité et des fonctions gérées au moyen d'une technologie à microprocesseur
garantissent une haute fiabilité et un rendement optimal.
4.2 GRANULÉS
Le combustible utilisé est nommé granulés ou pellets, il s'agit de granulés de sciure de bois compressée.
Cette solution vous permet de jouir pleinement de la chaleur de la flamme sans devoir alimenter manuellement
la combustion. L'utilisation de combustibles non conformes à la norme EN 14961-2 A1 et A2 ou équivalent
invalide immédiatement la garantie de l'appareil. Il ne doit en aucun cas être utilisé comme incinérateur sous
peine de déchéance immédiate de la garantie. Le pellet doit avoir un diamètre maximum de 6mm et une
longueur maximum de 15mm. L'humidité doit être inférieure à 8%, le pouvoir calorifique de 4000-4500 Kcal/
Kg, la densité de 620-630 Kg/m
un endroit sec, nous conseillons fortement de ne pas conserver trop longtemps les pellets pour éviter toute
altération de leur qualité.
4.3 COMPARTIMENT DE CHARGEMENT

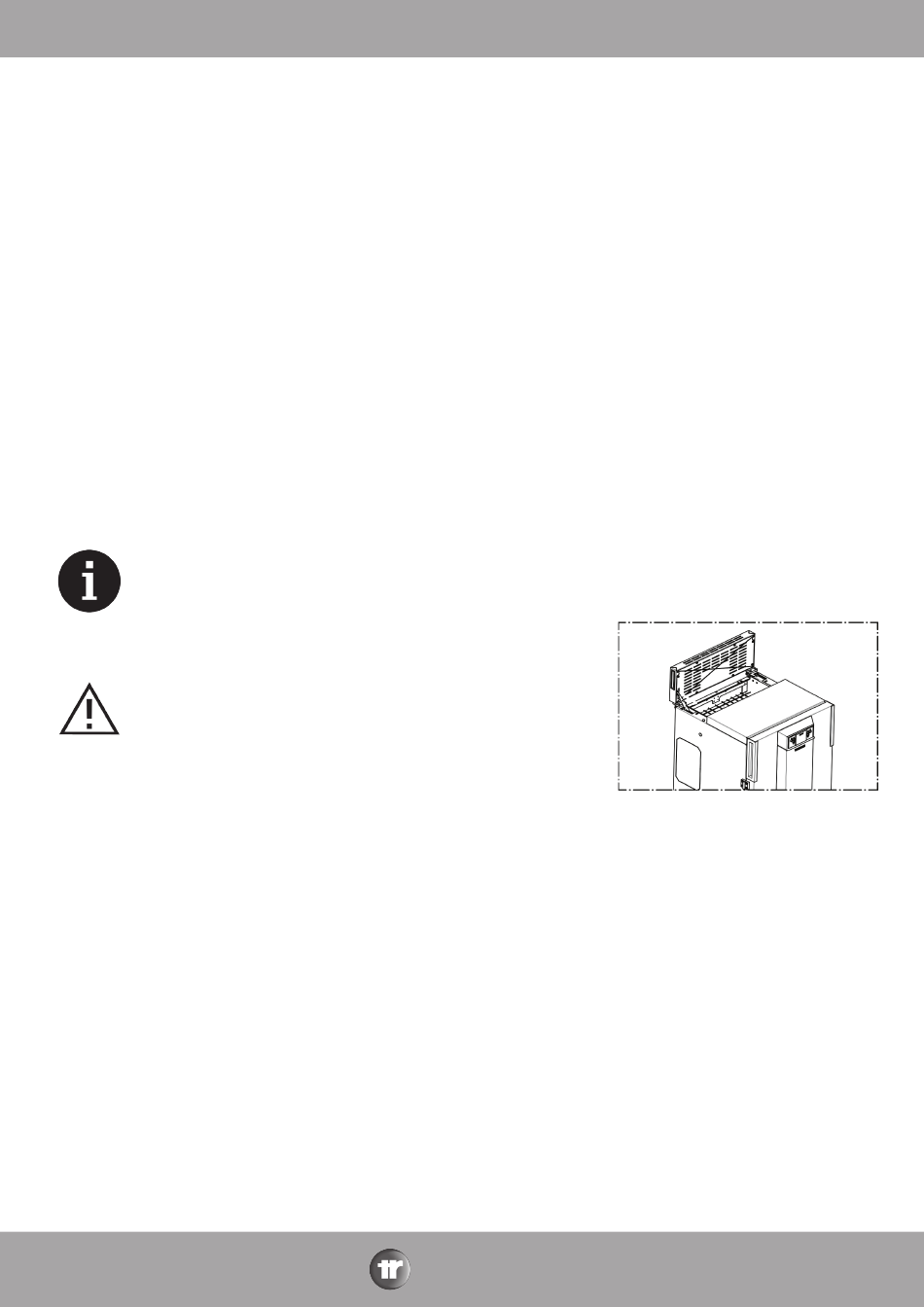

Le compartiment de chargement se trouve sur la partie supérieure de l'appareil. La capacité
maximale de chargement du réservoir varie en fonction du poids spécifique des granulés.
Attention à ne pas faire tomber de pellets dans les parties internes de l'appareil.
Le chargement peut être effectué même lorsque l'appareil est
allumé, cependant, la vis sans fin de chargement présente en
fond de réservoir étant en mouvement et la zone entourant le
réservoir pouvant être très chaude, l'opération de chargement
du réservoir doit être effectuée avec soin et prudence.
Lors des périodes d'inutilisation et une fois par mois, vider
complètement le réservoir et nettoyer la zone de la vis avec
un aspirateur.
4.4 COMPOSANTS PRINCIPAUX
12
, le taux de cendre inférieur à 0,7%. Les pellets doivent être conservés dans
3
A
MOTEUR DE NETTOYAGE DU BRÛLEUR
B
CIRCULATEUR
C
MODULATEUR DE COMBUSTION
D
CONDUIT DE SORTIE DES FUMÉES
E
CONDUIT D'ARRIVÉE AIR COMBURANT
F
PRESSOSTAT
G
PANNEAU DE COMMANDE
H
MOTEUR DE VIS SANS FIN
I
RÉSERVOIR PELLETS
J
INTERRUPTEUR GÉNÉRAL
K
SORTIE CHAUFFAGE 3/4" F
L
CARTE ÉLÉCTRONIQUE
M
MANOMÈTRE
N
BOUGIE D'ALLUMAGE
O
THERMOSTAT A RÉARMEMENT 100°C
P
PURGEUR AUTOMATIQUE
Q
S
T
U
V
W
X
Y
AC
THERMOROSSI
TRAPPE D'INSPECTION ÉCHANGEUR
RACLEUR DE L'ÉCHANGEUR
PANNEAU POSTÉRIEUR
BRÛLEUR BREVETÉ PELLETPOWER
POIGNÉE DE PORTE
VIDANGE/REMPLISSAGE 3/4"
RETOUR CHAUFFAGE 3/4" F
SOUPAPE DE SÉCURITÉ TARÉE À 3 BAR 1/2"
VASE D'EXPANSION 2L
