Cobra BRIDGE 4100 Manuel D'installation page 27

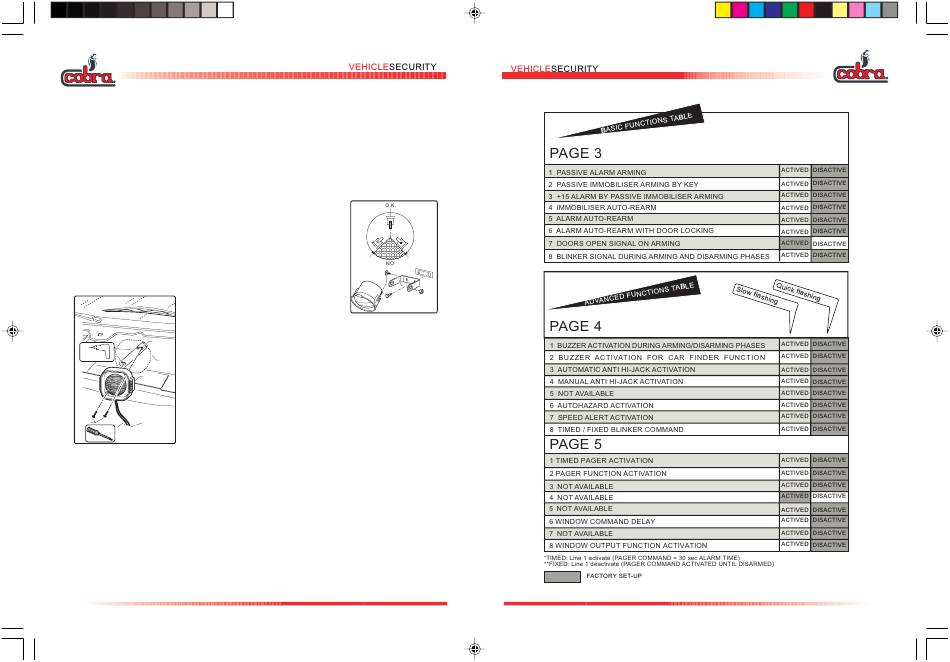

MISE EN PLACE DES ELEMENTS DU SYSTEME MISE EN PLACE DES ELEMENTS DU SYSTEME MISE EN PLACE DES ELEMENTS DU SYSTEME
MISE EN PLACE DES ELEMENTS DU SYSTEME MISE EN PLACE DES ELEMENTS DU SYSTEME
Tous les éléments du système doivent être mis en place dans des endroits difficilement
accessibles et loin des sources de chaleur.
Centrale d'alarme Centrale d'alarme
Centrale d'alarme Centrale d'alarme Centrale d'alarme
Doit être fixée dans l'habitacle avec le ruban adhésif double face fourni dans le kit, avec le
connecteur principal orienté vers le bas.
Sirène autoalimentée Sirène autoalimentée Sirène autoalimentée
Sirène autoalimentée Sirène autoalimentée
Doit être fixée dans le compartiment moteur, en l'orientant de la
manière indiquée sur la figure ci-contre.
1
Sirène non autoalimentée Sirène non autoalimentée Sirène non autoalimentée
Sirène non autoalimentée Sirène non autoalimentée
Ø 3 mm.
4
Doit être fixée dans le compartiment moteur, fixée au moyen
2 des vis prévues à cet effet sur une surface métallique qui
favorise la dissipation thermique de l'aimant.
3
Bouton du capot Bouton du capot Bouton du capot Bouton du capot Bouton du capot
L'installation du bouton est indispensable pour permettre l'accès aux procédures de
programmation de l'alarme et d'apprentissage des radiocommandes.
A la fin de l'installation, vérifiez que le capot presse le bouton pour au moins 5 mm. Le bouton
ne doit pas s'appuyer sur les panneaux insonorisants, ni sur la tôle extérieure de la carrosserie
car ces matériaux pourraient se déformer.
38
