6 | Installation

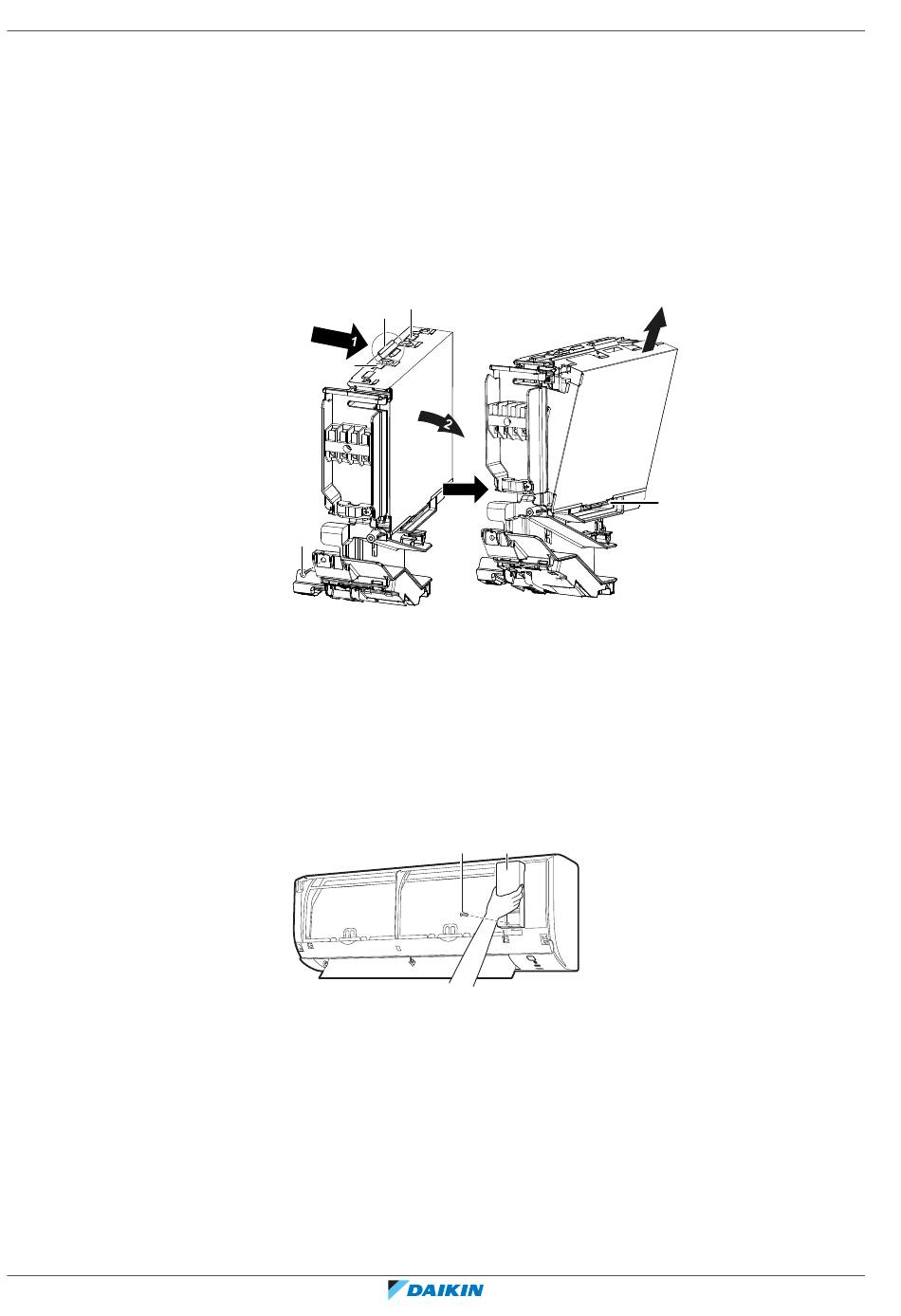

6.2.5 Dépose du couvercle du coffret électrique

6.2.6 Ouverture du couvercle d'entretien

Guide de référence installateur
26
3 Installez le filtre à air, puis montez le panneau avant.
1 Déposer la grille avant.
2 Retirer 1 vis du boîtier de câblage électrique.
3 Ouvrir le capot du boîtier de câblage électrique en tirant sur la partie qui
dépasse sur le haut du capot.
4 Décrocher la languette au niveau de la base et retirer le capot du boîtier de
câblage électrique.
a
b
a
c
a Languette
b Partie saillante sur le dessus du couvercle
c Vis
5 Pour remettre le capot en place, accrocher d'abord la languette inférieure sur
le boîtier et faire glisser le capot dans les 2 languettes supérieures.
1 Retirez 1 vis du couvercle d'entretien.
2 Ôtez le couvercle d'entretien horizontalement pour le sortir de l'unité.
a Vis du couvercle d'entretien
b Couvercle de service
a b
3
a
FTXP20~35M5V1B9
Climatiseurs système Split
4P519439-7G – 2020.03
