v Le support de carte mère est livré avec au minimum deux barrettes DIMM de
2 Go, installées aux emplacements 3 et 6. Lorsque vous installez des barrettes
DIMM supplémentaires, respectez l'ordre indiqué dans le tableau 3 pour que les
performances du système soient optimales. Les trois canaux de l'interface
mémoire de chaque microprocesseur peuvent être remplis dans n'importe quel
ordre et il n'y a pas d'exigences particulières.
Tableau 3. Séquence d'installation de barrettes DIMM en mode sans mise en miroir
(normal)
Microprocesseurs installés Connecteur DIMM
1
2

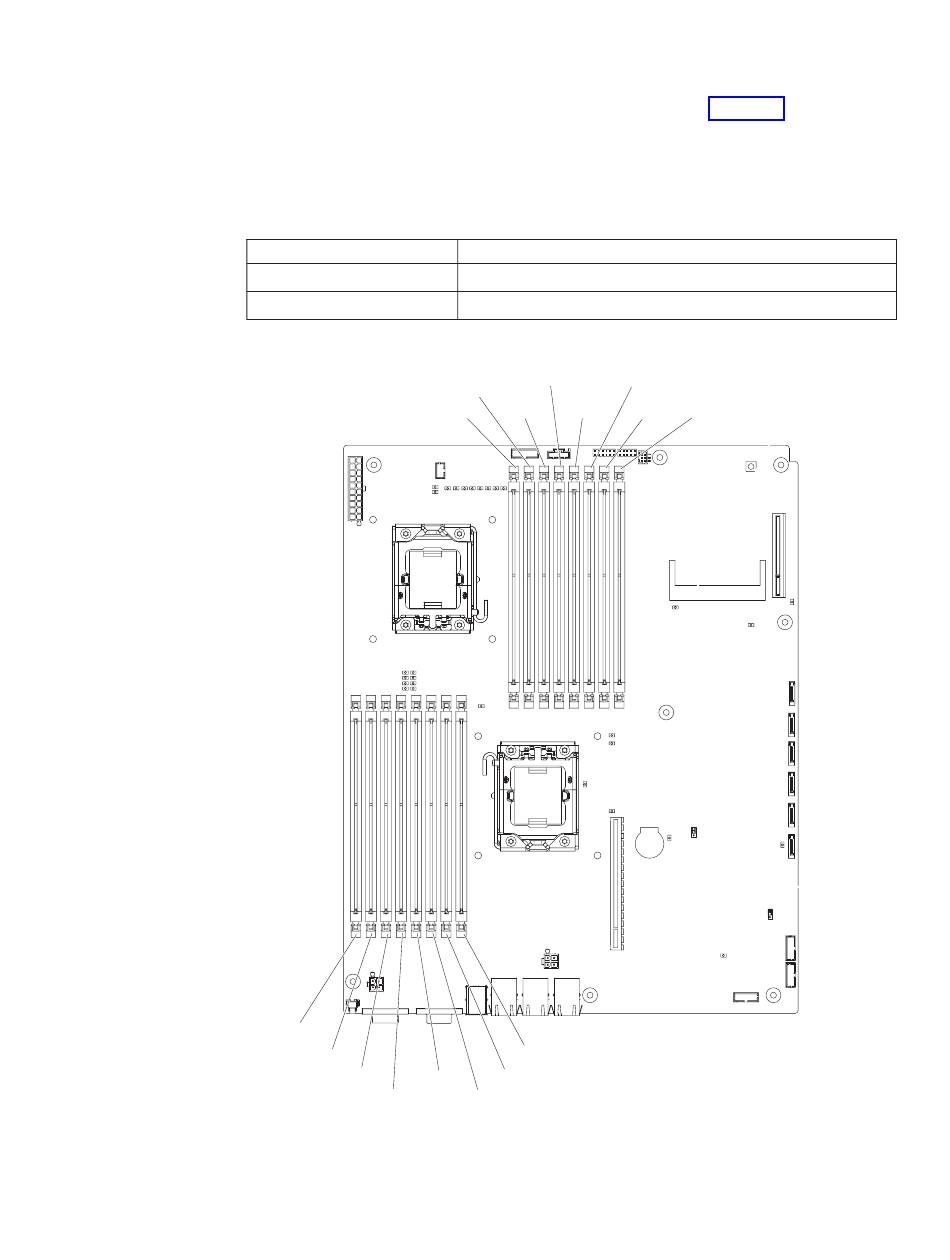

v Les figures suivantes présentent les connecteurs DIMM sur la carte mère.
DIMM 16
DIMM 15
DIMM 14
DIMM 12
DIMM 13
3, 6, 8, 2, 5, 7, 1, puis 4
3, 11, 6, 14, 8, 16, 2, 10, 5, 13, 7, 15, 1, 9, 4, puis 12
DIMM 2
DIMM 4
DIMM 6
DIMM 1
DIMM 3
DIMM 5
DIMM 9
DIMM 10
DIMM 11
Chapitre 3. Installation de périphériques optionnels
DIMM 7
DIMM 8
49
