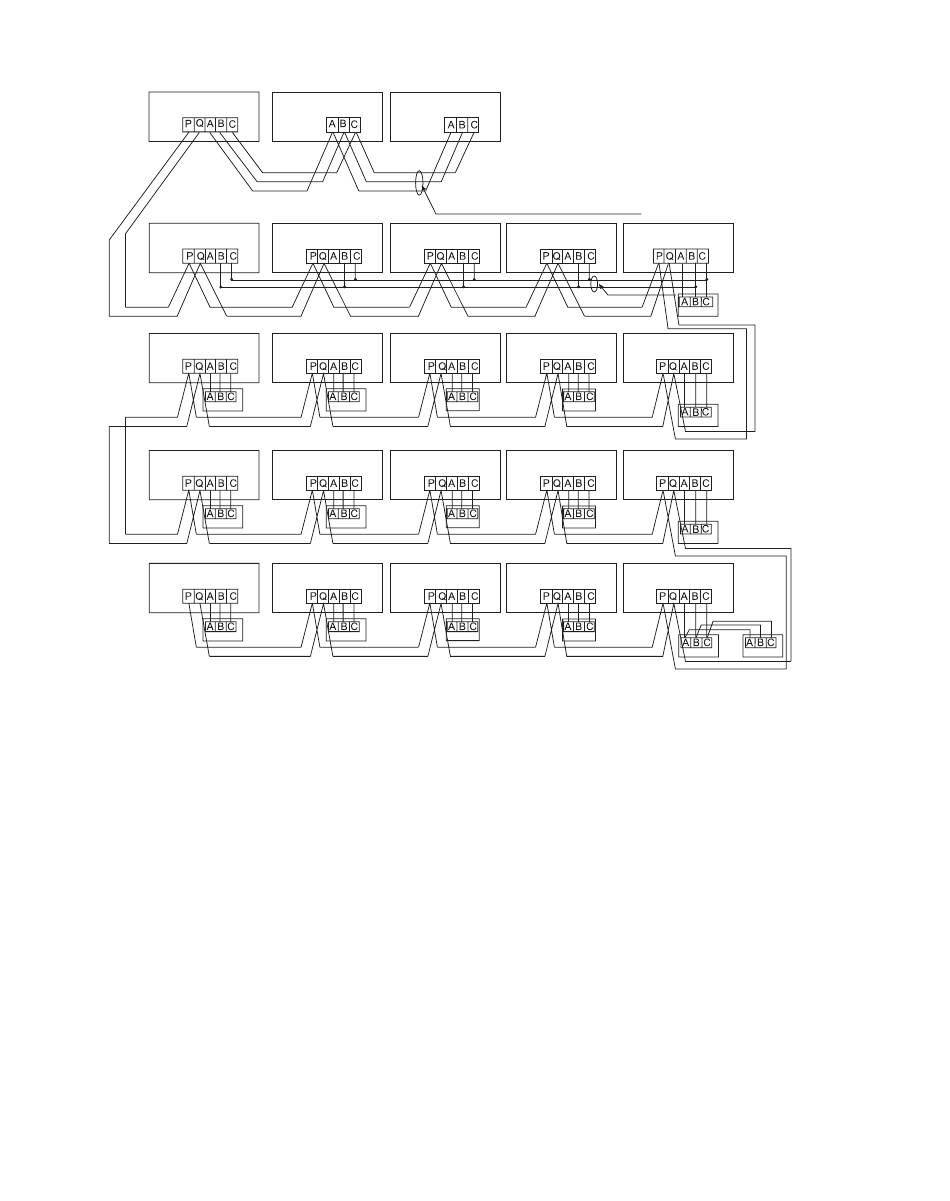

Verdrahtungsplan der Kommunikationsleitungen
Außengerät 1
Innengerät 1
Innengerät 6
Kabelsteue ung
Innengerät 11
Kabelsteuerung
Innengerät 16
Kabelsteuerung
Die Außengeräte sind parallel mit 3 Drähten mit Polarität angeschlossen.
Die Außengeräte und alle Innengeräte sind parallel mit 2 Drähten ohne Polarität angeschlossen.
Für den Anschluss zwischen Kabelsteuerung und Innengeräten stehen drei Möglichkeiten zur Verfügung:
A. Eine Kabelsteuerung steuert mehrere Innengeräte: z. B. 2–16 Innengeräte laut Angaben in der Abbildung (1–5 Innengerä-
te). Das Innengerät 5 ist das Hauptsteuergerät und die anderen sind als Hilfsgeräte angeschlossen. Die Kabelsteuerung
und das Hauptinnengerät (direkt an die Kabelsteuerung angeschlossen) sind mit 3 Drähten mit Polarität angeschlossen.
Die anderen Geräte sind an das Hauptinnengerät mit 2 Drähten mit Polarität angeschlossen. SW01 des Hauptsteuergeräts
ist auf 0 eingestellt, während SW01 der anderen Geräte auf 1, 2, 3 ... der Reihenfolge nach eingestellt ist.
B. Eine Kabelsteuerung steuert ein Innengerät: laut Darstellung in der Abbildung (6-19 Innengerät). Das Innengerät und die
Kabelsteuerung sind mit 3 Drähten mit Polarität angeschlossen.
C. Zwei Kabelsteuerungen steuern ein Innengerät: laut Darstellung in der Abbildung (Innengerät 20)
Eine der Kabelsteuerungen kann als Hauptsteuerung, die andere als Hilfssteuerung eingestellt werden.
Die Kabelsteuerung und die Innengeräte sind ebenso wie die Haupt- und die Hilfskabelsteuerung mit 3 Drähten mit Pola-
rität angeschlossen.
Steuermodus für das über Fernbedienung gesteuerte Innengerät: Hauptsteuergerät/Hilfssteuergerät/Fernbedienung
Die Signalklemmen benötigen keine Kabel und müssen nicht an die Kabelsteuerung angeschlossen werden.
