Montage du tuyau d'évacuation condensats
Pour une bonne évacuation des condensats, le tuyau doit être conforme aux spécifications du manuel d'installation. Sinon il se pro-
duirait des fuites d'eau. l est nécessaire de calorifuger.
Prescriptions:
• Le tuyau d'évacuation des condensats de l'unité intérieure doit être muni d'un calorifugeage adapté.
• Le raccord avec l'unité intérieure doit être calorifugé.
Un mauvais calorifugeage entraîne la formation de condensation.
• Le tuyau d'évacuation des condensats doit avoir une pente de plus de 1/100, et il ne doit pas être plié, ce qui pourrait provoquer
des bruits.
• La longueur horizontale ne doit pas être supérieure à 20m. Si le tuyau est plus long il devra être soutenu tous les 1,5-2m pour évi-
ter qu'il ne s'incurve.

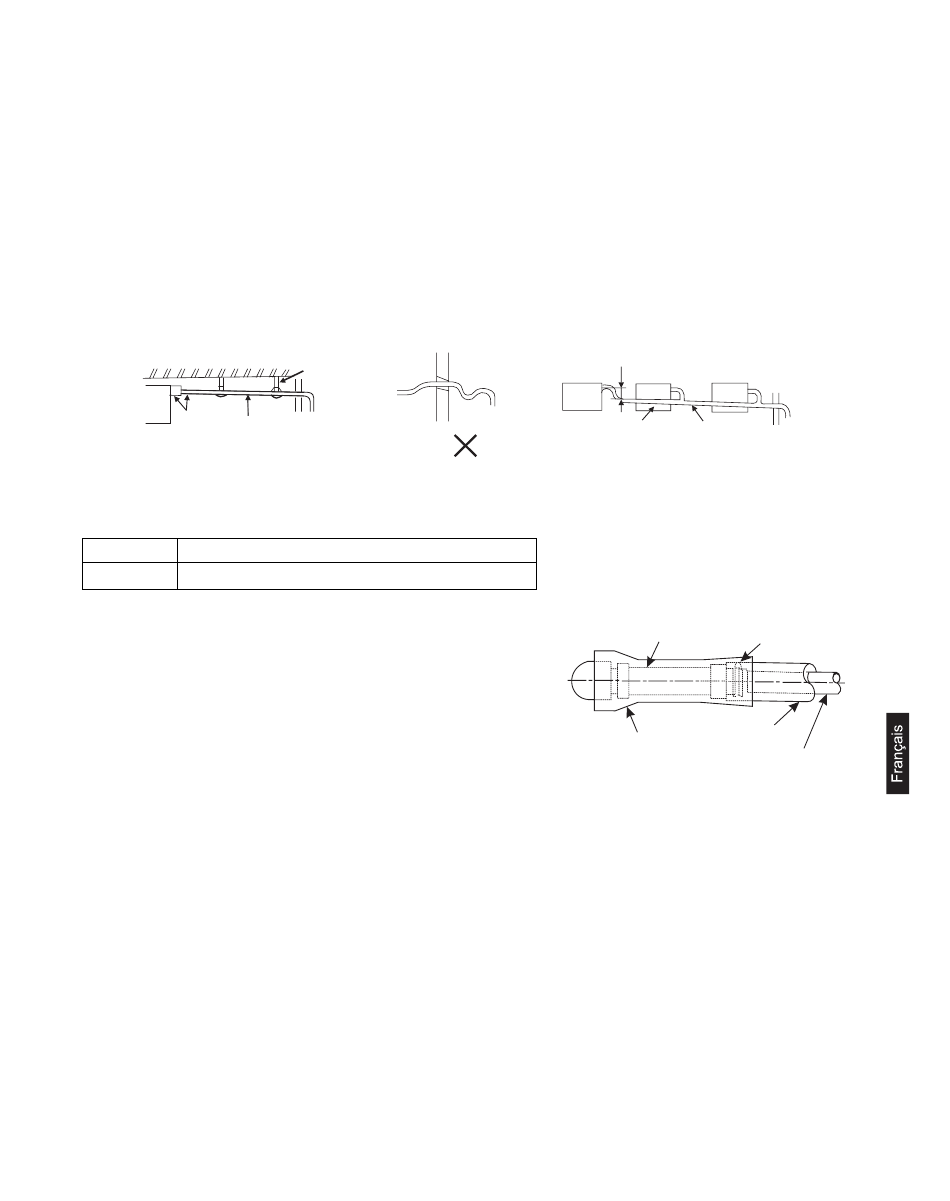

• Le tuyau central doit être positionné comme sur la figure ci-dessous.
• Faire attention à ne pas exercer un effort de pression sur le raccord du tuyau d'évacuation condensats.
1,5~2m
Isolation
pente
thermique
supérieure à 1/100
Matériau pour le tuyau et le calorifugeage
Pour éviter la formation de gouttes de condensation le calorifugeage doit être appliqué du côté gaz et du côté liquide.
Tuyau Tuyau en PVC rigide VP31,5mm (diamètre intérieur)
Isolation PE expansé de plus de 7mm d'épaisseur.
Tuyau flexible
Tuyau évacuation des condensats: tuyau en PVC diamètre 3/4" (Ø 19,05mm).
Utiliser un tuyau flexible pour bien positionner le tuyau d'évacuation.
• Allonger le tuyau flexible sans le déformer.
• Serrer l'extrémité souple du tuyau flexible avec un collier.
• Appliquer le tuyau flexible sur la partie horizontale.
• Isolation thermique envelopper le tuyau flexible et le collier avec un calorifuge
jusqu'à l'unité intérieure, sans laisser d'interstices (voir figure).
Test de drainage
Pendant le test de fonctionnement, vérifier qu'il n'y a pas de fuites d'eau aux jonctions des tuyauteries d'évacuation des condensats.
soutien
tuyau plié
en S
27
le plus grand possible (environ 10cm)
pente supérieure
VP30
à 1/100
tuyau flexible
colliers
Isolation thermique
Isolation thermique
tuyau rigide en PVC
