Manuel d'utilisation
5.

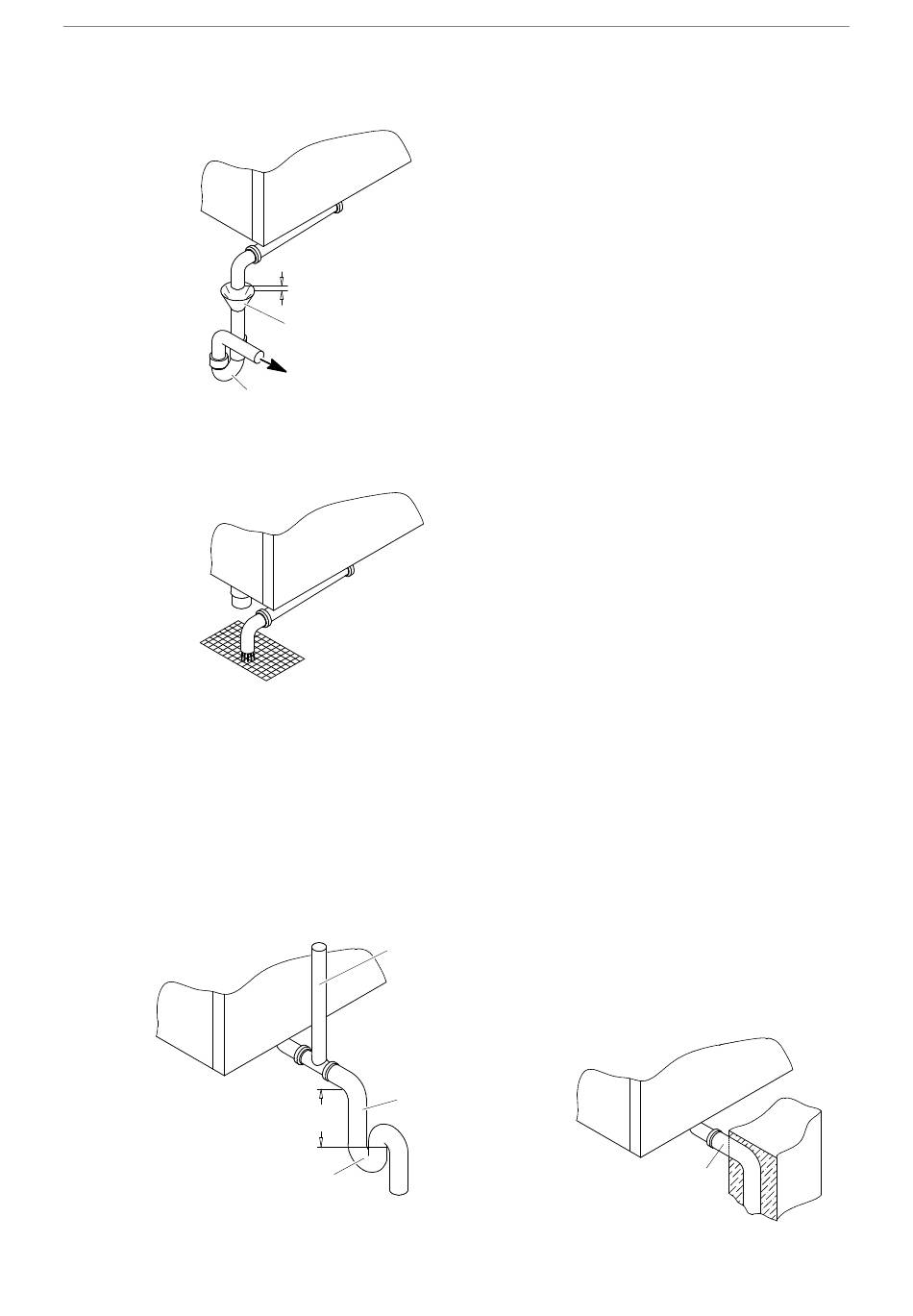

Raccordement de l'écoulement d'eau – Exemples de raccordement
1. Siphon avec entonnoir d'évacuation
2. Bonde avec siphon
Recommandé pour les modèles 2011, 2021 et
versions à deux étages QT.
3. Jonction murale avec siphon et tube de ventilation sur
site
En cas d'utilisation d'un système de nettoyage automatique
et d'un raccord direct, nous vous recommandons d'installer
un tube de ventilation !
Exemple d'installation d'un appareil sur soubassement :
Siphon intégré sur site dans le soubassement et ventilation
au-dessus du bord supérieur de l'appareil.
Face arrière
de l'appareil
Au moins 25 cm/
Siphon sur site
16 / 28
Face arrière
de l'appareil
Au moins 2 cm/1 pouce
Entonnoir d'évacuation ou
vert
≥ 50 mm
Siphon sur site
Face arrière
de l'appareil
Tube de ventilation en
saillie sur le bord supé
rieur de l'appareil
≥ 50 mm
10 pouce
D L´idéal est de vous référer aux exemples de rac
cordement 1 ou 2 ! D´autres exemples de rac
cordement peuvent causer des problèmes en cas
de reflux dans le système d´évacuation d´eau. Le
fabricant n´assume aucune responsabilité en cas
de raccordement direct au système d´évacuation
d´eau (p.ex. raccordement mural 3 et 4) !
D Le système d'évacuation d'eau doit satisfaire aux
exigences des normes DIN 1986-100 et
DIN EN 12056-1.
D Utilisez un tuyau d'évacuation résistant aux
températures de vaporisation et difficilement in
flammable (tuyau HT).
D Ne réduisez pas le diamètre du tuyau.
D Le diamètre du tuyau de vidange sur site doit être
d'au moins 50 mm.
D Ne pas placer l'entonnoir d'évacuation ouvert et
l'écoulement d'eau dans le châssis ou sous
l'appareil ! L'échappement de vapeur peut causer
la formation de condensation ! La vapeur
s'échappant doit pouvoir être évacuée librement
et ne peuvent pas pénétrer dans les équipements
électriques !
D Le fabricant n'assume aucune responsabilité pour
les dommages résultant d'un mauvais rac
cordement !
D La pente de l'appareil par rapport au raccord
d'évacuation d'eau doit s'élever à au moins 10% !
. Le tuyau d'évacuation d'eau doit être fixé à inter
valles réguliers afin d'éviter la formation de
poches d'eau sur des tuyaux d'évacuation d'eau
posés librement.
. Remplissez le siphon d'eau.
4. Jonction murale (interdit en Suisse)
Attention ! Cette version peut causer un
reflux dans l´évacuation et donc un
débordement au niveau du trop-plein de
secours ! Avec ce type de raccordement,
le fabricant n´assume aucune
responsabilité en cas d´incident (la cause
de la panne se trouve sur le lieu
d´installation).
Faire installer le siphon inodore dans
l'appareil par un service clients agréé :
positionner et fixer le flexible du récepteur
au siphon de l'appareil de sorte à former
une fermeture inodore.
Face arrière de
l'appareil
≥ 50 mm
