9.2

Diagrammes de puissance

9.2.1 EKHWD / EKHWC

30
25
20
15
10
5
0 200 400
S#Q EKHWC500B
S#H EKHWCH500B
S#I EKHWCB500B
S#J EKHWCH300B
S#K EKHWCH500PB
S#L EKHWCB500PB
S#M EKHWCH300PB
Quantité d'eau chaude avec chauffe supplémentaire par une puissance de 20 kW
(T = 10 °C, T = 40 °C, T = 60 °C).
KW WW SP

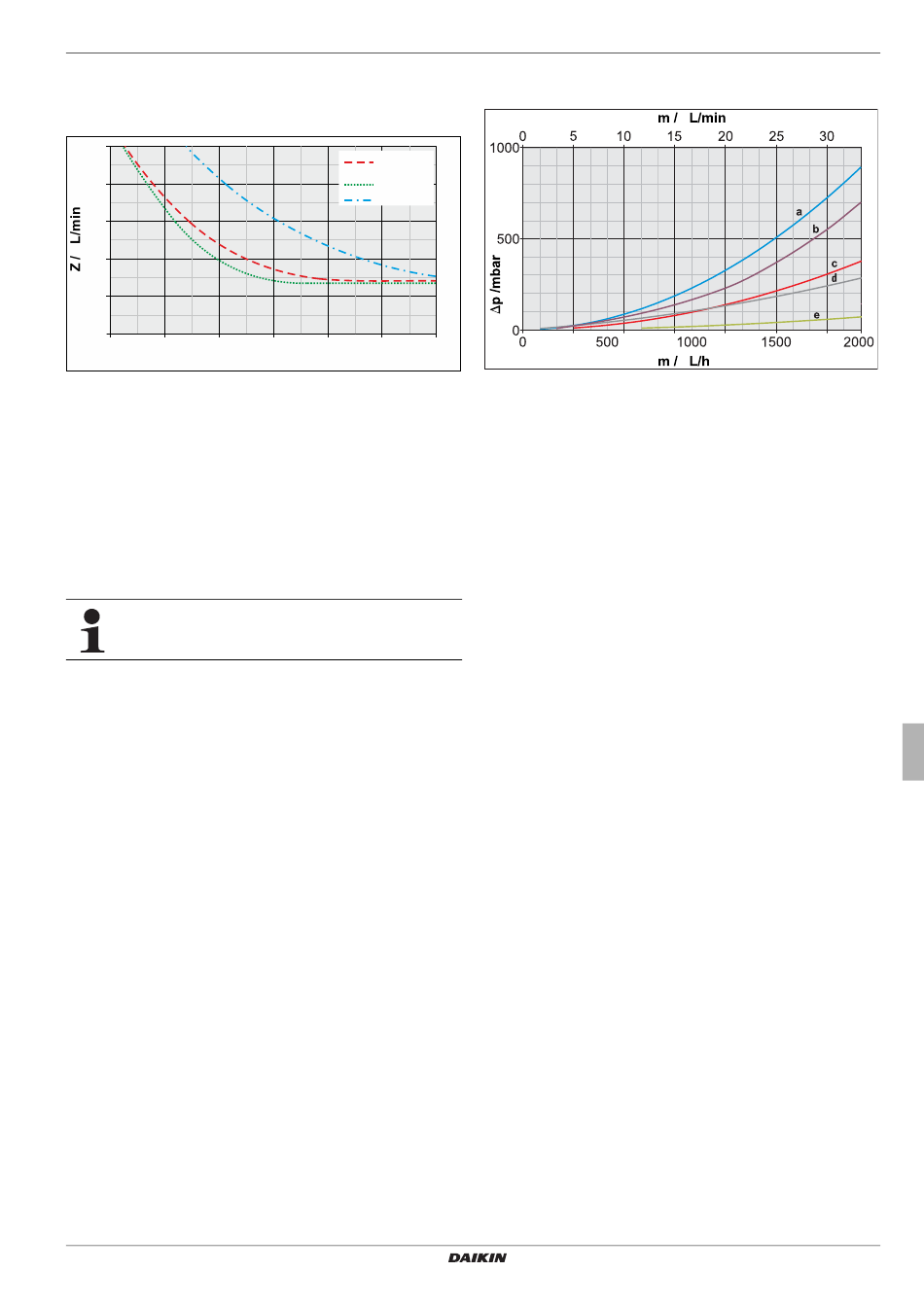

Fig. 9-1 Puissance d'eau chaude en fonction du débit de tirage
Dans de rares cas, des débits de tirage >36 l/min
peuvent occasionner des bruits dans l'échangeur ther-
mique pour l'eau potable du ballon d'eau chaude.
DAIKIN EKHWP/EKHWC/EKHWD
DAIKIN Réservoir d'eau chaude haute puissance
008.1618733 – 03/2017
S#H; S#K
S#I; S#L
S#J; S#M
S#P; S#O
600 800 1000 1200
V / L
Z,max
S#O EKHWDH500B
S#P EKHWDB500B
T/ L/min
Débit de tirage en litres par
minute
V /L
Tmax
Quantité tirée maximum en
litres
9 x Caractéristiques techniques
a Échangeur de chaleur pour l'eau potable
(EKHWDH500B, EKHWDB500B, EKHWC500B,
EKHWCH500B, EKHWCH500PB, EKHWCB500B,
EKHWCB500PB)
b Échangeur de chaleur pour l'eau potable
(EKHWCH300B, EKHWCH300PB)
c Échangeur de chaleur 1 ou 2 pour la charge du ballon
(EKHWDH500B, EKHWDB500B, EKHWCH500B,
EKHWCH500PB, EKHWCB500B, EKHWCB500PB)
d Échangeur de chaleur 1 pour la charge du ballon
(EKHWCH300B, EKHWCH300PB)
e Échangeur de chaleur pour l'appoint de chauffage
(EKHWCH500B, EKHWCH500PB, EKHWCB500B,
EKHWCB500PB)
p/mbar
Chute de pression en millibar
m/ L/h Débit en litres par heure
m/ L/min Débit en litres par minute
Fig. 9-2 Courbe caractéristique de perte de pression pour les échan-
geurs thermiques


Manuel d'installation et d'utilisation
33
