ScopeMeter
Test Tool 190 Series II
Mode d'emploi
S'il est affiché WRONG TB (mauvaise base de temps) le
réglage de la base de temps ne permet pas à l'outil de
diagnostic d'afficher un résultat FFT. La base de temps est
soit trop lente, ce qui peut causer un repliement de
spectre, soit trop rapide, ce qui donne moins d'une période
de signal à l'écran.
7
Réaliser une analyse spectrale sur
F1
la trace A, B, C ou D.
8
Régler l'échelle d'amplitude
F2
horizontale sur linéaire ou
logarithmique.
9
Régler l'échelle d'amplitude
F3
verticale sur linéaire ou
logarithmique.
10
Allumer/éteindre la fonction spectre
F4
(fonction de basculement).
30

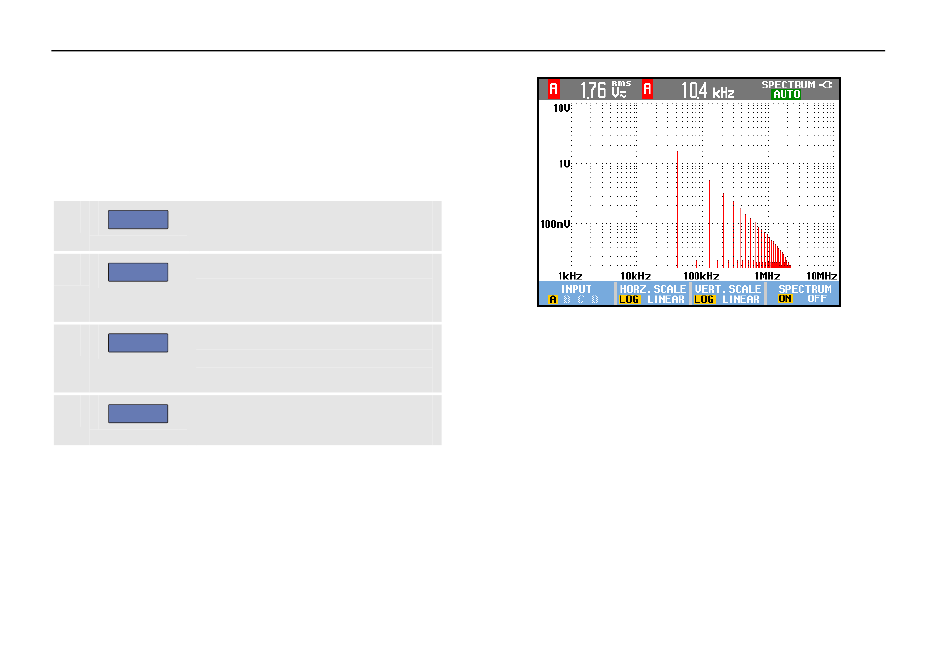

Figure 11. Mesure du spectre
