5.
RACCORDEMENT
5.
RACCORDEMENT
Le raccordement est règlementé par le DTU 24.2.
L'évacuation des fumées comprend les tuyaux de raccordement et le conduit
de fumée. Cette installation doit permettre le ramonage et la récupération
des suies. Ménager un accès pour le ramonage et le nettoyage du conduit
de raccordement.
5.1
RACCORDEMENT AU CONDUIT DE FUMÉE
Traiter avec vigilance et attention ce point de l'installation conformément
au DTU 24.1.
Le raccordement de cet appareil sur un conduit collectif est interdit.
Si le conduit existe : le faire ramoner mécaniquement (hérisson),
- faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité
des matériaux, section...) par un fumiste compétent.
Si le conduit n'est pas compatible (ancien, fissuré, fortement encrassé) :
- adressez-vous à un spécialiste pour sa remise en état suivant les régle-
mentations en vigueur.
TUYAUX DE RACCORDEMENT
Utiliser des conduits T450 (minimum), émaillés ou inox 316 (disponible
chez votre revendeur), sans réduction sur leur parcours.
Le raccordement au conduit doit être dans la pièce où est installé l'appareil.
Ménager un accès pour le ramonage et le nettoyage du conduit de raccor-
dement.
Le tuyau ne dépassera pas à l'intérieur du conduit et les emmanchements
seront démontables et étanches.
5.2
DISTRIBUTION DE L'AIR CHAUD
La convection se fera sans obstacles à condition que la hotte soit construite
suivant les instructions données.

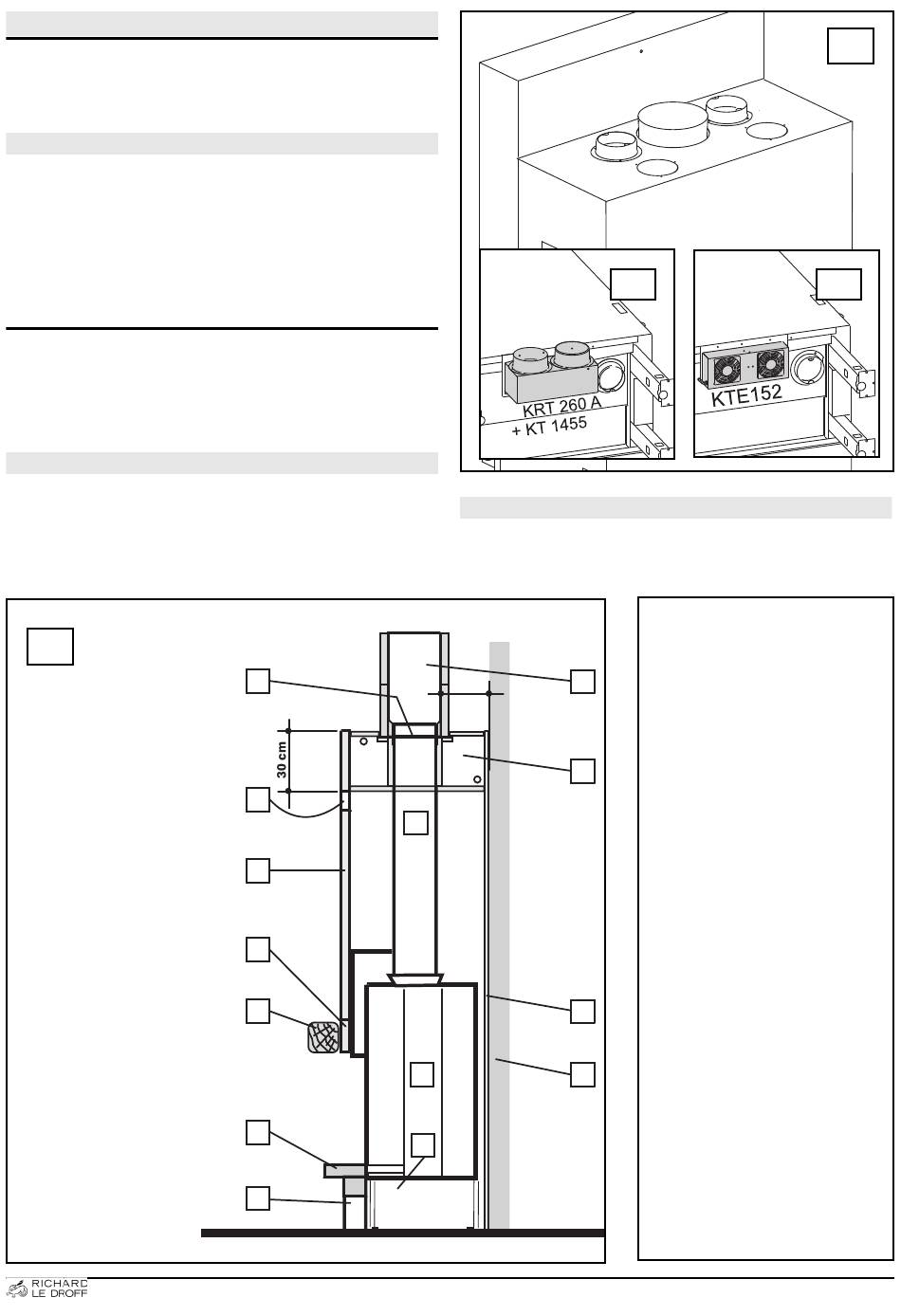

EXEMPLE DE MONTAGE
5.4
5.4
1 Mur d'appui (matériaux classés M0)
2 Habillage pierre (option)
3 Poutre bois (suivant modèle
habillage)
4 Hotte décorative isolée (option)
5 Rideau (matériau selon modèle)
6 Boisseau Ø 750 cm2
7 Manchette de raccordement (non
fournie)
8 Tuyaux de raccordement Ø 200 (non
fournis)
9 Caisson isolé (non fourni)
10 Grille de sortie d'air chaud
11 Foyer
12 Entrée air de combustion (33,2 cm²)
13 Accès de l'air par l'habillage
14 Isolation si nécessaire
en option :
Distribution d'air chaud
Raccordement d'air de combustion
*
Accessoires disponibles en option chez le fabricant
7
10
8
4
5
3
11
2
12
13
OPTION
5.3
MONTAGE DES BUSES D'AIR CHAUD
Pour la distribution d'air chaud, utiliser les buses Ø 125 (2 buses fournies
et 2 buses supplémentaires possibles en option).
6
16 cm
9
14
1
6/12
5.2
5.2
OPTION
ATTENTION !
ATTENTION !
Si l'appareil est équipé d'un distributeur
d'air chaud :
- Pour canaliser l'air chaud dans des
pièces voisines ou à l'étage, raccorder
des gaines alu souples (non fournies)
sur les buses à installer sur le dessus
du foyer. Fixer l'autre extrémité de ces
gaines sur une grille obturable (simple
ou double) pour régler le débit d'air
chaud en fonction de l'installation.
- Ne jamais obturer simultanément
toutes les grilles.
- Pour le passage éventuel dans des
combles froids, poser des gaines
calorifugées.
- Limiter le nombre de coudes au
minimum et installer les sorties à un
niveau plus élevé que celui des buses.
- Pour une bonne efficacité, la longueur
cumulée des gaines de distribution ne
doit pas dépasser 6 mètres en
convection naturelle ou variable selon
la puissance du kit (option) en
convection forcée).
- La pente du raccordement doit être
positive sur toute la longueur.
5.1
5.1
5.3
5.3
39609-11-16
