4. INST ALLA TION DU FOYER
4. INST ALLA TION DU FOYER
Manutention, déballage; déblocage de la porte, fixation des vérins de réglage
de hauteur, sont décrits dans la notice de déballage fixée sur le colis.
4.1 FIXATION DES BRIQUES REFRACTAIRES
Les briques réfractaires sont livrées dans un colis séparé. Poser les briques
dans le foyer conformément à la notice du colis briques.

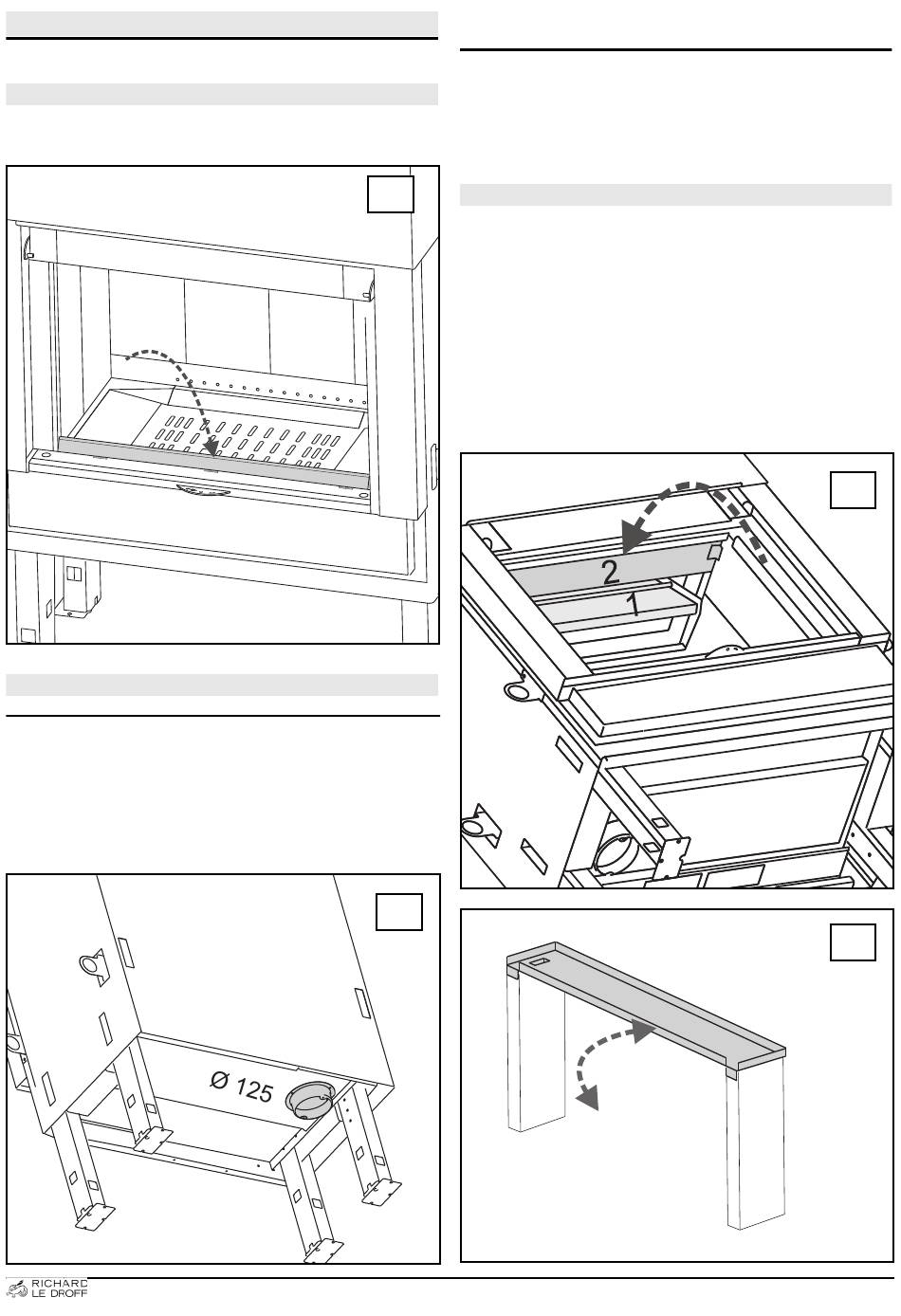

Poser le chenet (fig. 4.1).
4.2. ENTRÉES D'AIR
4.2.1 Buse de raccordement extérieur (fig. 4.2)
La buse de raccordement Ø 125 est fixée sous le foyer pour un branchement
extérieur. L'objectif est de ne pas prendre l'air de combustion dans la pièce,
mais à l'extérieur. Ceci augmente le rendement de l'installation. De plus,
la combustion n'est pas perturbée par la VMC ou une hotte aspirante.
Raccorder la buse à l'extérieur avec une gaine de 6 m maximum, suivant
le tracé le plus direct (sinon l'arrivée d'air peut être insuffisante), face aux
vents dominants. Si une grille est utilisée, maintenir une section libre minimale
de 1,2 dm 2 .
4.2.2 Prise d'air extérieur supplémentaire non raccordée
Si le raccordement direct à la buse (cf § 4.2.1) est impossible,une arrivée
d'air frais extérieur positionnée face aux vents dominants est obligatoire.
Cette arrivée d'air, obturable en cas de non-fonctionnement du foyer, ne
doit pas déboucher dans l'enceinte de l'habillage. Elle doit avoir une section
libre d'ouverture minimale de : 2 dm².
Si le logement ne dispose pas d'une ventilation par balayage (conforme à
l'arrêté de mars 1982), l'entrée d'air doit être non obturable.
4.1
4.1
4.3 MISE EN PLACE DES DEFLECTEURS (FIG. 4.3; 4.4)
Ce foyer est équipé d'un déflecteur de fumées basculant automatique en
acier inox et vermiculite (1) et d'un déflecteur mobile en inox (2). Les déflec-
teurs de fumées permettent un échange de chaleur efficace et facilitent la
récupération des suies lors du ramonage.
Il est nécessaire de se familiariser avec la manoeuvre de montage et de
démontage du déflecteur mobile. Effectuer cette manipulation à plusieurs
reprises avant la première utilisation du foyer.
Introduire le déflecteur de biais dans l'avaloir de fumée (fig. 4.3), 2 pattes
vers le bas et vers l'avant. Caler le déflecteur mobile sur les 2 briques avant
(fig. 4.4 rep. A-A').
Tester également la manipulation des déflecteurs de l'échangeur (§ 8.4).
4.2
4.2
A
Déflecteur mobile
5/12
2
A'
4.3
4.3
4.4
4.4
