3.
PRÉP
ARA
TION DU SITE EXIST
3.
PRÉP
ARA
TION DU SITE EXIST

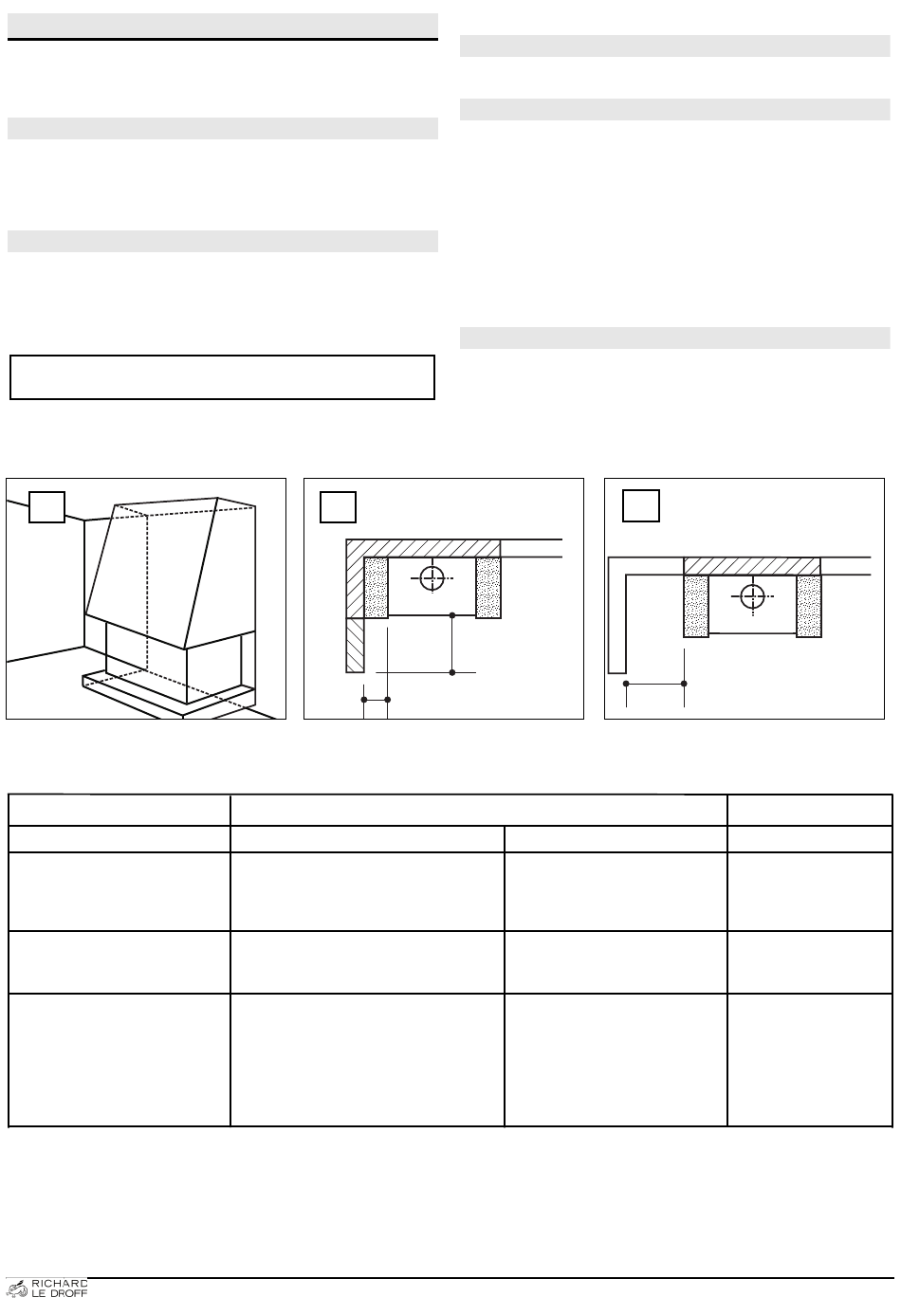

Retirer tous les matériaux combustibles ou dégradables sous l'action de la
température sur les parois ou à l'intérieur de celles-ci (sols, murs et plafonds)
à l'emplacement de la cheminée (Z1, Z2, Z3, Z4, Z5) selon l'implantation
retenue (voir fig. 3.1, 3.2, 3.3).
3.1.
SOL
Contrôler que le sol (Z3) existant peut supporter la charge totale constituée
par le foyer, l'habillage et la hotte. Dans le cas contraire, il faut le renforcer
ou poser une plaque de répartition de charge.
Dans la zone de chargement (Z5), nous recommandons la pose d'un
carrelage (par exemple) pour faciliter l'entretien.
3.2.
MURS
Retirer les revêtements (papier peints, lambris ou moquette murale) sur
l'emprise de la future cheminée. Selon le matériau du mur, appliquer les
solutions préconisées au tableau 3.A.
Murs environnants
Pour tous les murs dont les distances sont inférieures aux valeurs préco-
nisées (zones 1 et 2) prendre les précautions du tableau 3.A.
Rappel : Ne pas placer d'objets et/ou matériaux combustibles à
moins de 2 m de la face vitrée.
Z4
3.1
3.1
Z2
Z3
Z5
Tableau 3.A
matériaux EXISTANTS
Mur extérieur avec isolation inflam-
mable incorporée.
Mur extérieur sans isolation ou mur
de refend (épaisseur env. 15 cm)
ininflammable.
Cloison légère plâtre, bois, plaques
de plâtre, polystyrène, polyuréthane,
cloisons alvéolées.
ANT
ANT
Installation en coin
3.2
3.2
Z1
Z1
Z2
SOLUTION préconisée
- Découpe de l'isolation existante
- Confection d'un mur de renfort M0 en rempla-
cement
- Isolation avec isolant spécial
- Isolation avec isolant spécial.
- Dépose et montage d'un mur de 10 cm
d'épaisseur ou,
- Non-dépose et montage d'un mur de 10 cm
d'épaisseur devant lame d'air de 2 cm ou,
- Dépose et montage d'un nouveau mur d'appui
en dur + isolant.
3.3.
PLAFOND
Dans la zone d'emprise de la hotte (Z4), retirer tous les matériaux non M0
(incombustibles) et isoler par de la laine de roche rigide.
3.4.
ÉVACUATION DES PRODUITS DE LA COMBUSTION
Prêter une vigilance extrême au contrôle ou à la réalisation de l'évacuation
des fumées (cf. DTU 24.1 et DTU 24.2).
Si le conduit de fumée existe, il convient :
- de le faire ramoner par un moyen mécanique (hérisson),
- de faire vérifier l'état physique du conduit (stabilité, étanchéité, compati-
bilité des matériaux, section...) par un fumiste compétent.
Dans le cas d'un conduit non compatible (ancien, fissuré, fortement encrassé),
il est nécessaire de réaliser :
- soit un tubage avec un produit titulaire d'un avis technique favorable,
- soit un chemisage,
- soit un conduit neuf, adapté, construit par une entreprise ayant les quali-
fications requises.
3.5.
TRAVERSÉE DE PLAFONDS ET PLANCHERS (FIG. 5.4)
Respecter impérativement la distance de sécurité indiquée par le fabricant
du conduit entre la paroi extérieure du conduit et l'élément combustible le
plus proche.
Z1
Foyer
50 cm minimum
25 cm minimum
ZONE 1
matériaux RECOMMANDES
- Brique, béton cellulaire
- Laine de roche + film alu.
- Laine de roche + film alu.
- Brique, béton cellulaire + laine de
roche rigide.
4/12
Installation de face
3.3
3.3
Z1
Foyer
50 cm min.
Dans le cas d'un appareil à vision
latérale, la distance de 50 cm doit
être portée à1 m.
matériaux DE FINITION
Classés M0 ou M1
Classés M0 ou M1
Classés M0 ou M1
ZONE 2
39609-11-16
